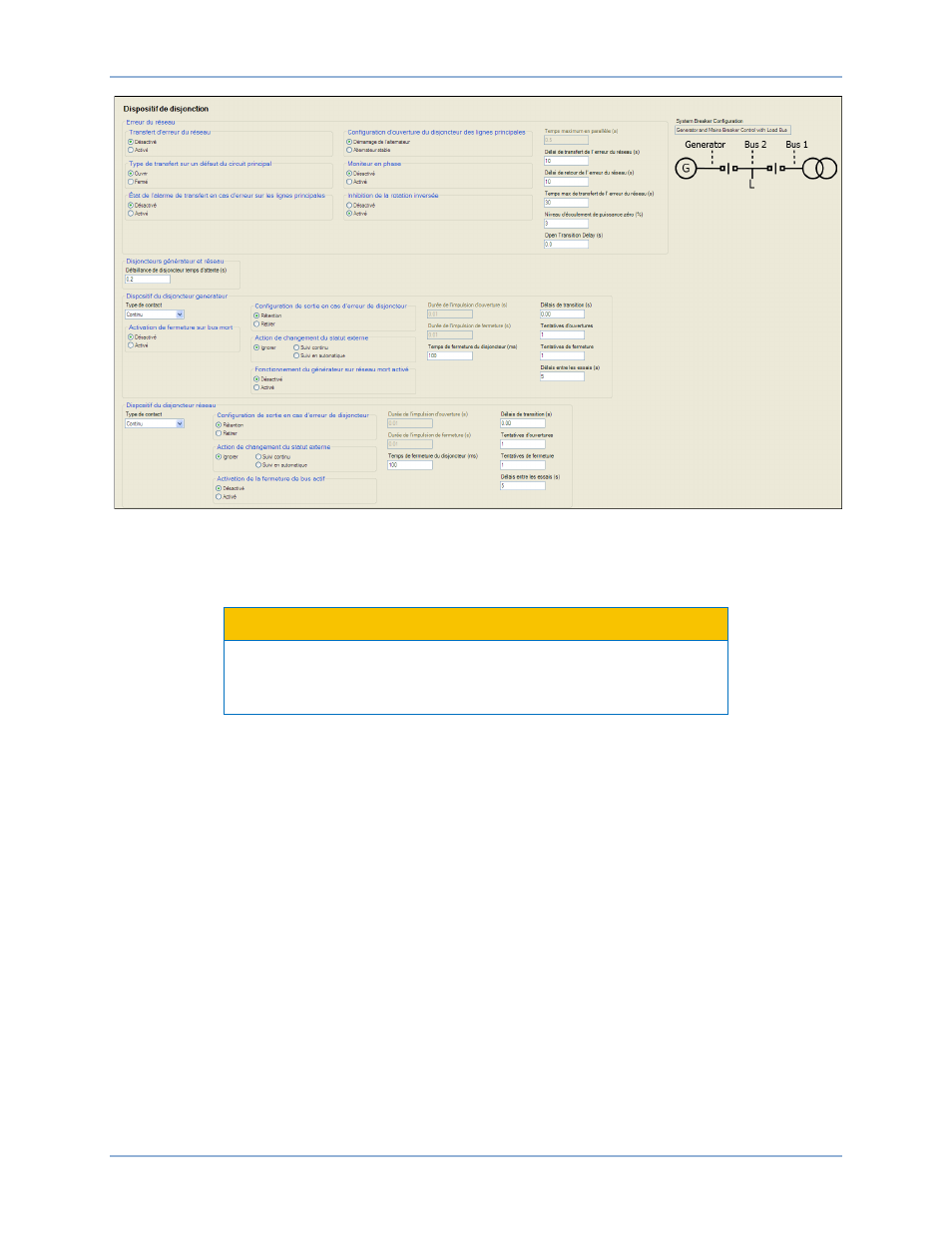

Figure 50. Explorateur des paramètres, Gestion du disjoncteur, Dispositif de disjonction
6. Ouvrez les écrans Détection de condition appropriés dans l'Explorateur des paramètres, sous
Gestion du disjoncteur, Détection de condition de bus. C'est là que vous définissez les paramètres de
détection des conditions de bus et d'alternateur (stable et erreur).
Attention
Les paramètres des conditions de l'alternateur et du bus sont
particulièrement « critiques » car un disjoncteur ne peut être fermé
que lorsque l'alternateur est stable et que le bus est stable ou mort.
Les seuils de condition de bus déterminent quand l'alternateur et le bus sont considérés comme étant
stables ou morts.
Chaque bus a son propre écran de configuration. Il s'agit notamment des écrans Détection de
condition d'alternateur, Détection de condition de bus 1 et, en option, Détection de condition de bus 2.
Des paramètres de seuil triphasé et monophasé sont disponibles dans chaque écran.
Seul l'écran Détection de condition d'alternateur est décrit, car les écrans Détection de condition de
bus 1 et 2 sont identiques à cet écran.
L'écran Détection de condition d'alternateur est disponible dans l'Explorateur des paramètres, sous la
catégorie Gestion du disjoncteur, Détection de condition de bus et est illustré dans la Figure 51. Les
écrans Détection de condition de bus 1 et Détection de condition de bus 2 (en option) appartiennent
également à la catégorie Détection de condition de bus.
