374 9469370990 Rev B
Repère Paramètre
Échelle de
référence Incrément Unité
D Reconnaissance par contact
Toujours ou
uniquement lorsque
le moteur tourne
s/o s/o
Configuration des sorties contact à distance
Le module à basse intensité CEM-2020 dispose de 24 sorties contact et le module à haute intensité
CEM-2020H dispose de 18 sorties contact. Les sorties sont appelées CEM x Sortie #1 à CEM x Sortie
#24 (où x = 1 à 4). Les connexions logiques de ces sorties contact s'effectuent via l'écran BESTlogicPlus
de BESTCOMSPlus et leurs paramètres de fonctionnement sont configurés via l'écran CEM x Sorties (où
x = 1 à 4) de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Sorties programmables,
Sorties contact à distance
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Sorties programmables >
Sorties contact à distance
Légende
Afin de simplifier l'identification des sorties contact à distance, l'utilisateur peut assigner une légende à
chacune des sorties. La légende est une chaîne alphanumérique composée d'au maximum
16 caractères.
Connexions logiques
Les connexions logiques des sorties contact à distance s'effectuent via l'écran BESTlogicPlus de

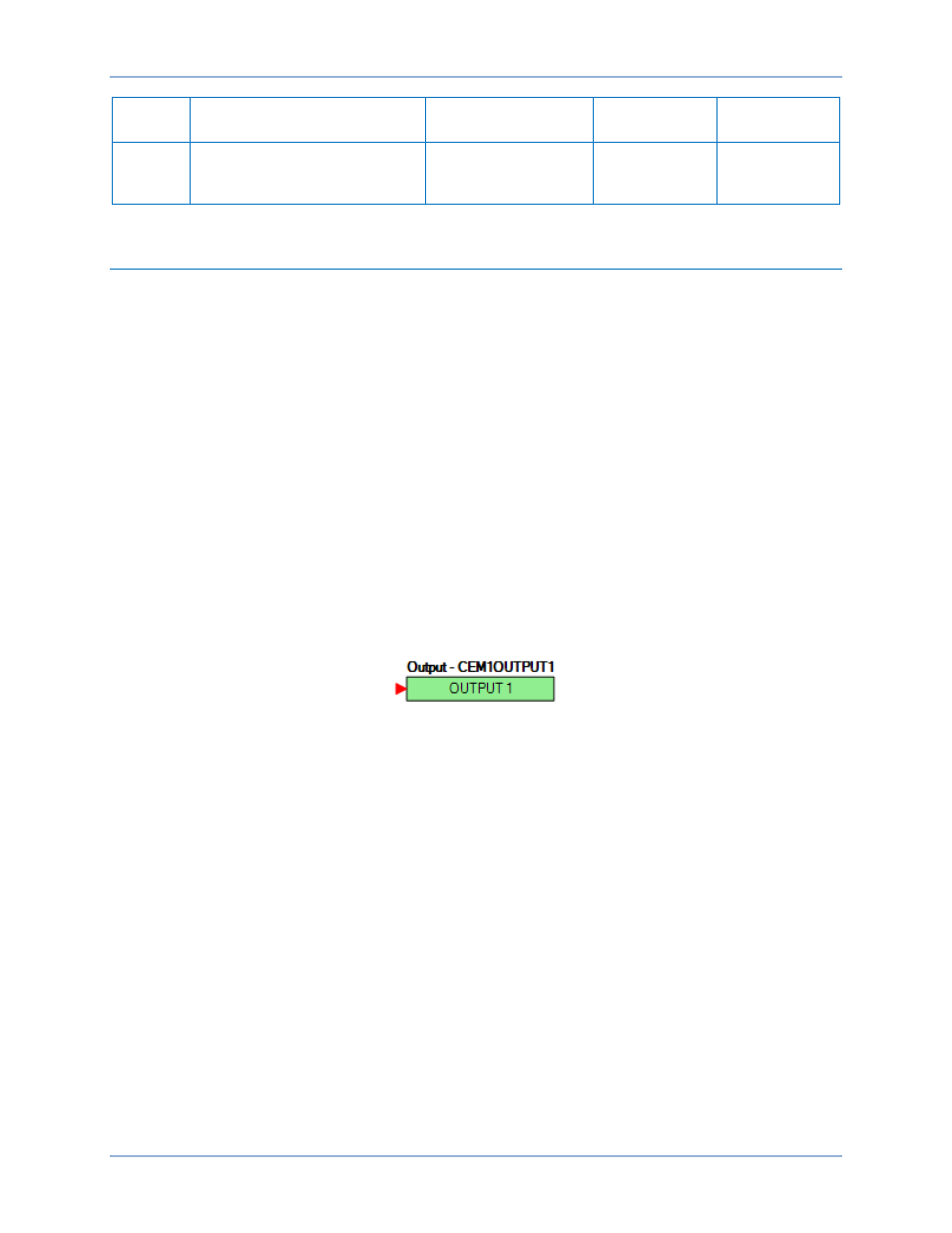

BESTCOMSPlus. Le bloc logique CEM 1 Sortie 1 est présenté dans la Figure 211.
Figure 211. Bloc logique d'une sortie contact à distance
Paramètres de fonctionnement
Les légendes des sorties contact à distance sont configurées via l'écran des paramètres CEM x Sorties
(où x = 1 à 4) (Figure 212) de BESTCOMSPlus.
CEM-2020 DGC-2020HD
