114 9469370990 Rev B

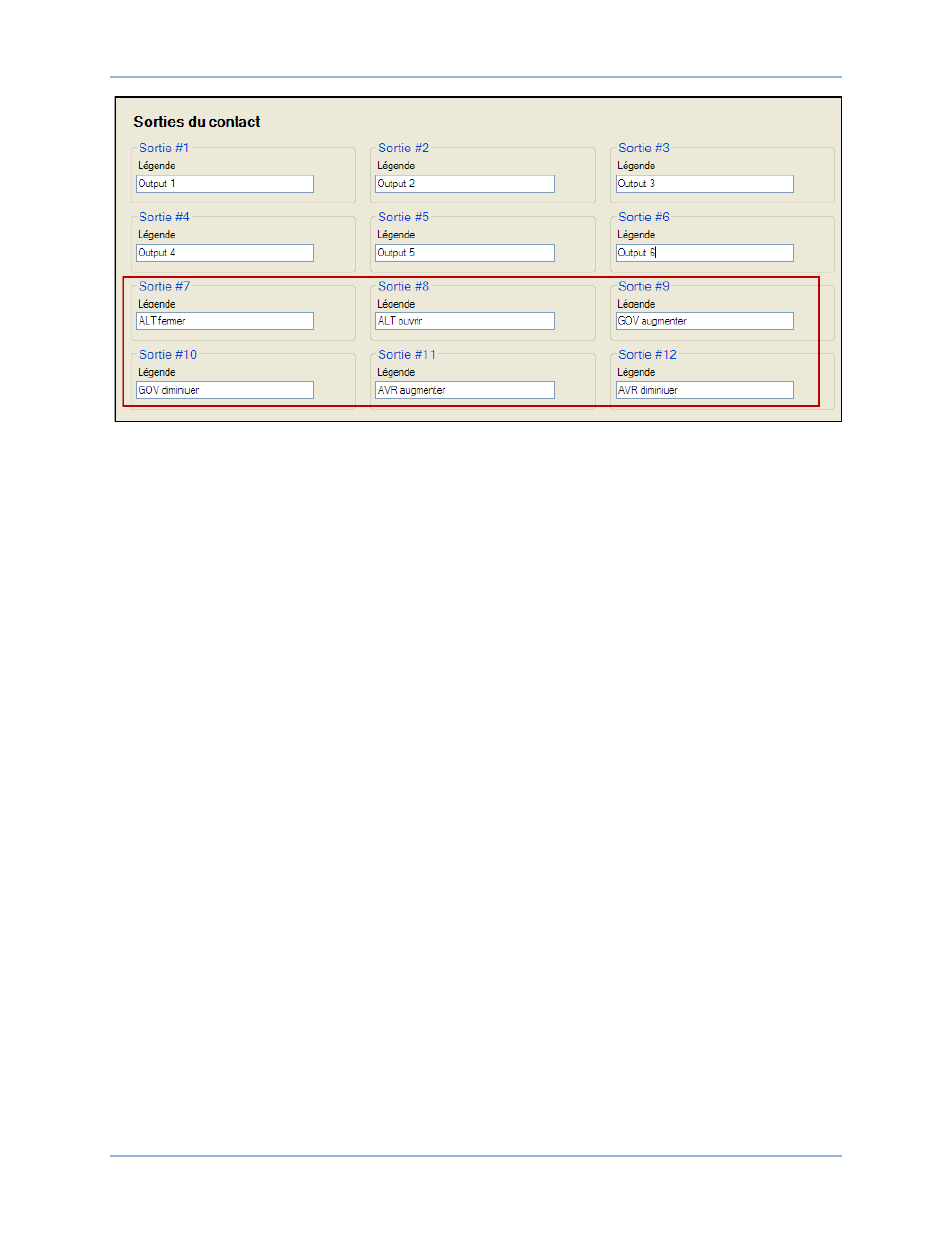

Figure 49. Explorateur des paramètres, Sorties programmables, Sorties contact
5. Ouvrez l'écran Dispositif de disjonction dans l'Explorateur des paramètres, sous Gestion du
disjoncteur. Dans cet écran, définissez les paramètres ci-après. Reportez-vous à la Figure 50.
a. Défaillance de disjoncteur temps d'attente : Il s'agit de l'intervalle de temps estimé nécessaire
pour que le disjoncteur passe de l'état « ouvert » à l'état « fermé » ou inversement. S'il ne
change pas d'état pendant ce laps de temps, une erreur du disjoncteur des lignes principales
ou de l'alternateur est générée. Une erreur de fermeture du disjoncteur de l'alternateur ou
une erreur d'ouverture du disjoncteur de l'alternateur est générée en tant qu'erreur au niveau
du disjoncteur de l'alternateur. Une erreur de fermeture du disjoncteur des lignes principales
ou une erreur d'ouverture du disjoncteur des lignes principales est générée en tant qu'erreur
au niveau du disjoncteur des lignes principales.
b. Disjoncteur de l'alternateur :
i. Activez le paramètre Activation de fermeture sur bus mort si vous souhaitez que le
disjoncteur puisse être fermé sur un bus mort.
ii. Configurez le type de contact et la durée des impulsions si vous utilisez des contacts
à impulsions.
iii. Définissez le temps de fermeture du disjoncteur. Il s'agit du temps utilisé par le
synchroniseur de type préventif pour calculer l'angle d'avance avant l'angle de
glissement de 0 degré auquel générer la commande de fermeture du disjoncteur.
c. Disjoncteur des lignes principales :
i. Définissez le disjoncteur des lignes principales comme configuré, s'il est utilisé ; dans
le cas contraire, il est inutile de configurer ce paramètre.
ii. Si le disjoncteur des lignes principales est configuré, définissez le type de contact et
la durée des impulsions si vous souhaitez utiliser des contacts à impulsions.
iii. Si le disjoncteur des lignes principales est configuré, définissez le temps de
fermeture du disjoncteur. Il s'agit du temps utilisé par le synchroniseur de type
préventif pour calculer l'angle d'avance avant l'angle de glissement de 0 degré
auquel générer la commande de fermeture du disjoncteur.
Synchroniseur DGC-2020HD
