9469370990 Rev B 141

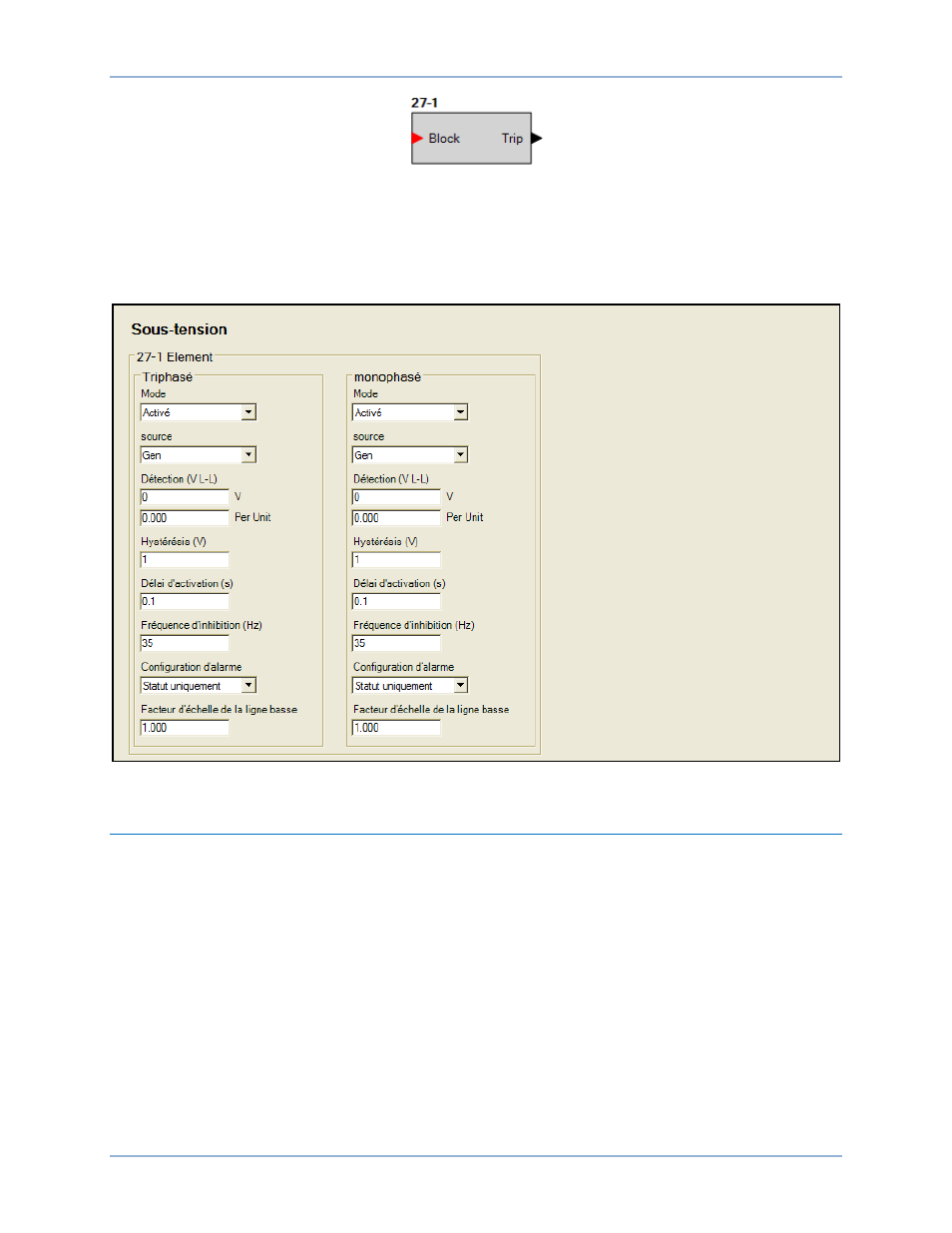

Figure 67. Bloc logique d'un élément de sous-tension
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de sous-tension sont configurés à partir de l'écran des
paramètres Sous-tension (Figure 68) de BESTCOMSPlus. Les échelles de paramètres sont définies dans
le chapitre Spécifications.
Figure 68. Explorateur des paramètres, Protection générateur, Tension, Sous-tension
Surtension (59)
Six éléments de protection de surtension (59) surveillent la tension de détection appliquée au DGC-
2020HD. Un élément peut être configuré pour assurer une protection contre la surtension si la tension de
phase augmente au-dessus d'un niveau défini.
Les six éléments de protection de surtension, identiques, sont nommés 59-1, 59-2, 59-3, 59-4, 59-5 et 59-
6. Les connexions logiques de ces éléments s'effectuent via l'écran BESTlogic™Plus de
BESTCOMSPlus® et leurs paramètres de fonctionnement sont configurés à partir de l'écran des
paramètres Surtension de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection générateur,
Tension, Surtension (59)
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Protection > Groupe de
paramètres x (où x = 0 à 3) > Protection de la tension > Surtension (59P)
DGC-2020HD Protection de l’alternateur
