Connexions logiques
Les connexions logiques des éléments de fréquence s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de fréquence est représenté dans la Figure 75. Lorsque
l'entrée Blocage est définie sur vrai, l'élément 81 est désactivé. La sortie Déclenchement (Trip) est définie
sur vrai si l'élément 81 est dans une condition de déclenchement.

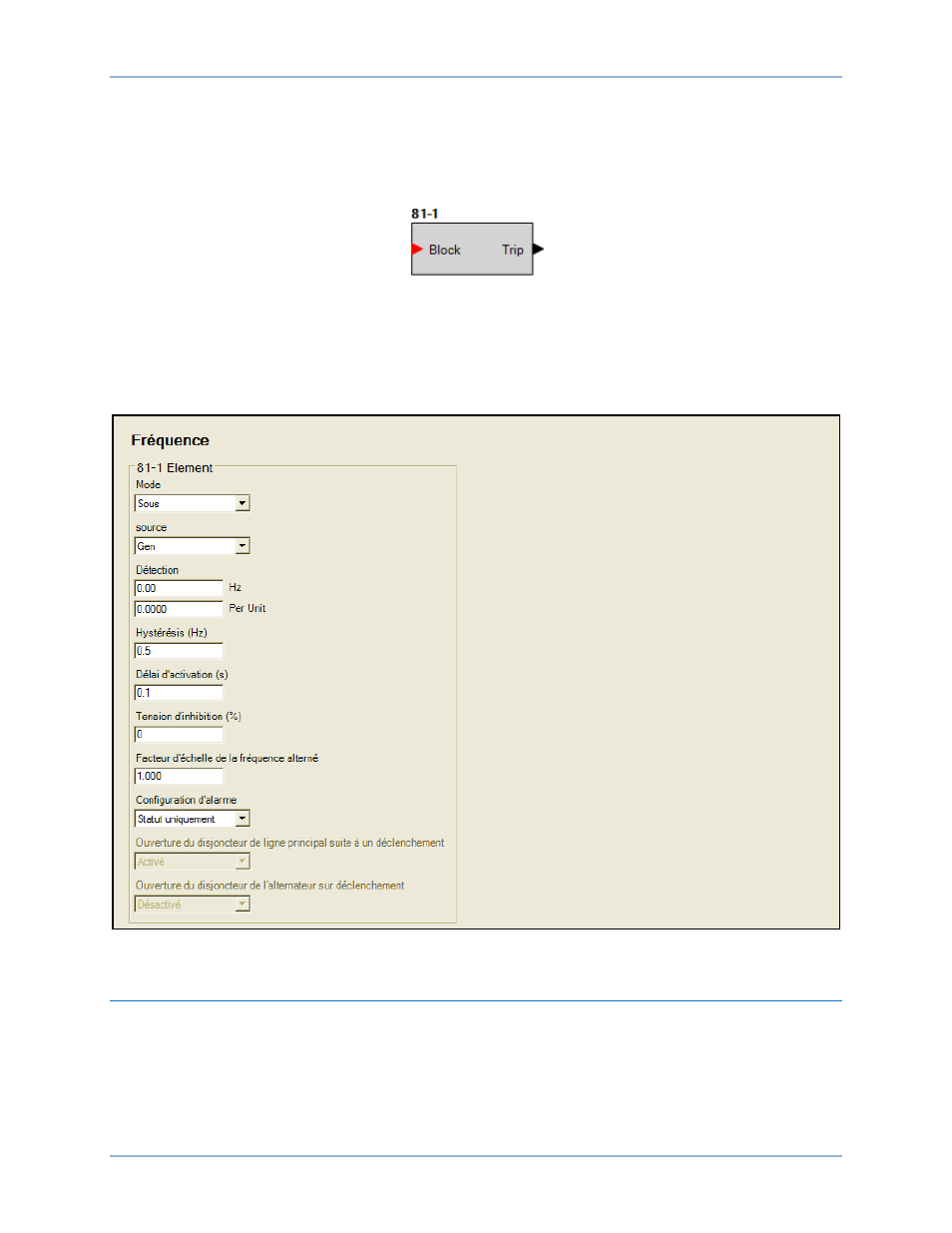

Figure 75. Bloc logique d'un élément de fréquence
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de fréquence sont configurés à partir de l'écran des
paramètres Fréquence (Figure 76) de BESTCOMSPlus. Les échelles de paramètres sont définies dans le
chapitre Spécifications.
Figure 76. Explorateur des paramètres, Protection générateur, Fréquence
Surintensité (51)
Six éléments de protection de surintensité (51) surveillent le courant appliqué au DGC-2020HD. Un
élément peut être configuré pour assurer une protection contre la surintensité en surveillant un système
monophasé ou triphasé, ou le courant de neutre, de séquence positive, de séquence négative ou de
terre. Cet élément est disponible uniquement pour les styles xxExxxxxx du contrôleur DGC-2020HD.
Les six éléments de surintensité, identiques, sont nommés 51-1, 51-2, 51-3, 51-4, 51-5 et 51-6. Les
connexions logiques de ces éléments s'effectuent via l'écran BESTlogicPlus de BESTCOMSPlus et leurs
