346 9469370990 Rev B

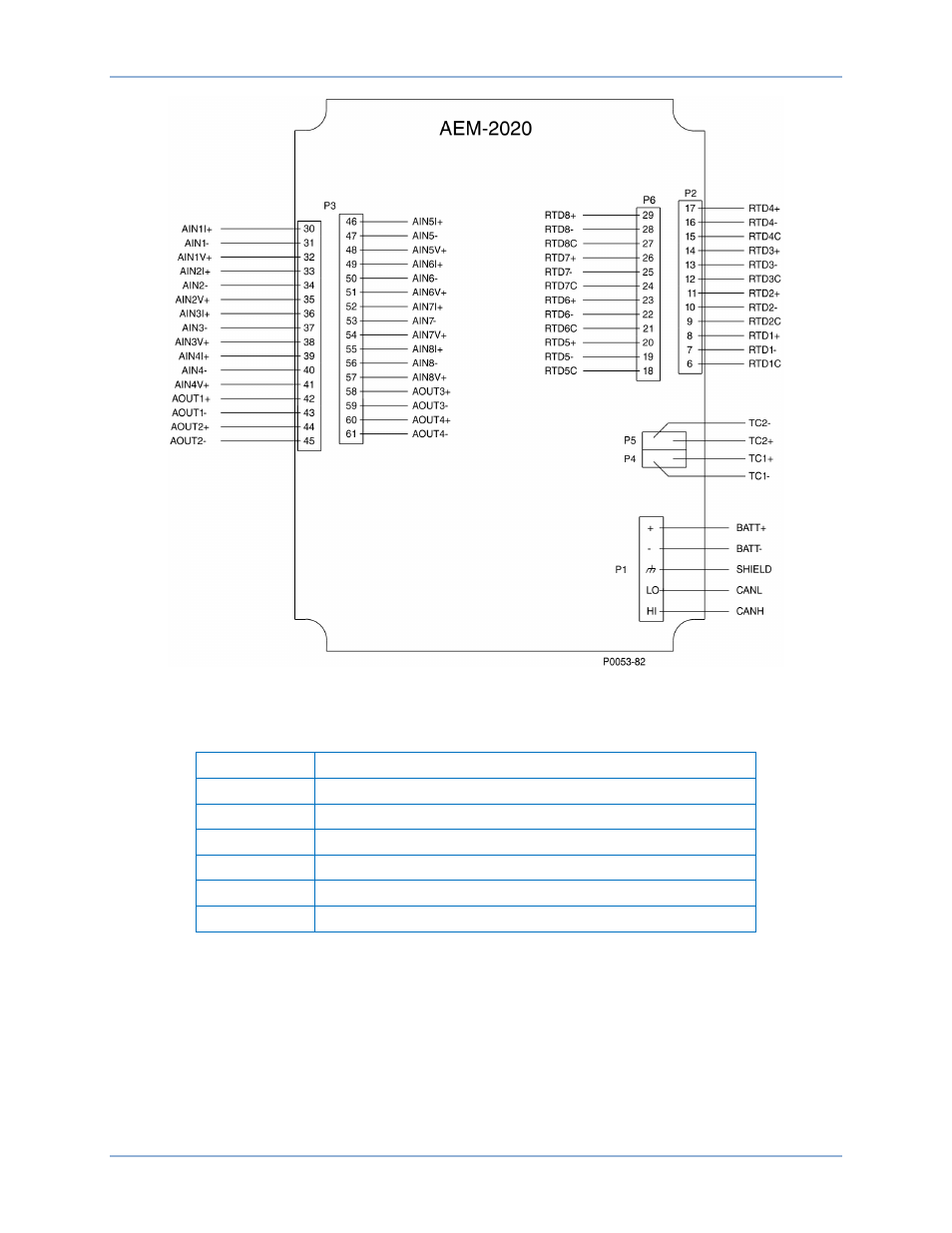

Figure 187. Bornes d'entrée et de sortie
Tableau 85. Bornes d'entrée et de sortie
Connecteur Description
P1 Alimentation et CAN
P2 Entrées RTD 1 - 4
P3 Entrées analogiques 1 - 8 et sorties analogiques 1 - 4
P4 Entrée thermocouple 1
P5 Entrée thermocouple 2
P6 Entrées RTD 5 - 8
AEM-2020 DGC-2020HD
