264 9469370990 Rev B

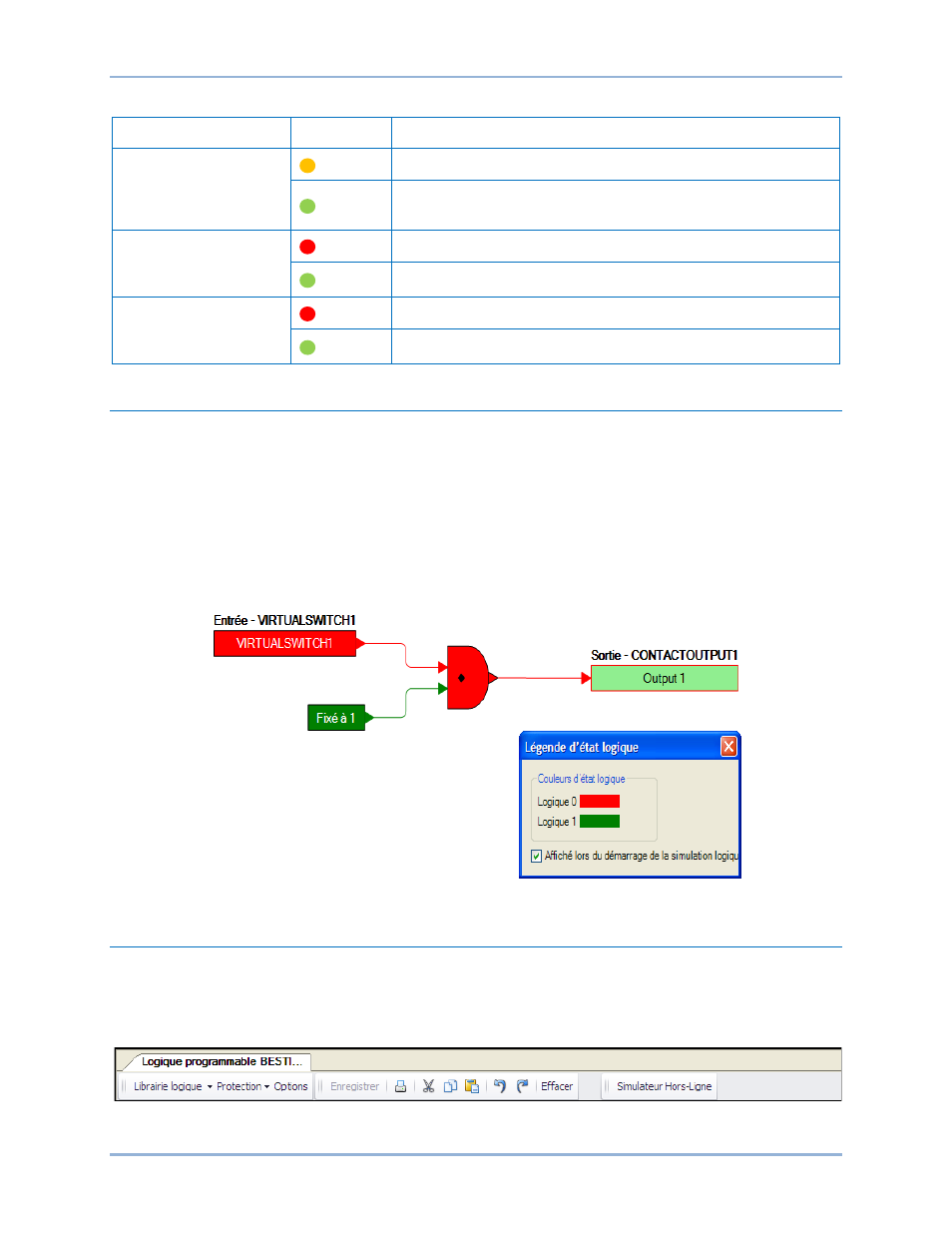

Tableau 65. LED de statut
LED Couleur Définition
Statut d'enregistrement
de la logique
(LED gauche)
Orange La logique a été modifiée depuis le dernier enregistrement.
Vert
La logique N’A PAS été modifiée depuis le dernier
enregistrement.
Statut du diagramme
logique
(LED centrale)
Rouge Les obligations indiquées ci-dessus NE SONT PAS remplies.
Vert Les obligations indiquées ci-dessus sont remplies.
Statut de la couche
logique
(LED droite)
Rouge Les obligations indiquées ci-dessus NE SONT PAS remplies.
Vert Les obligations indiquées ci-dessus sont remplies.
Simulateur logique hors ligne
Le simulateur logique hors ligne vous permet de modifier l'état de divers éléments logiques afin d'illustrer
la manière dont l'état parcourt le système. Avant d'exécuter le simulateur logique, vous devez cliquer sur
le bouton Enregistrer de la barre d'outils BESTlogicPlus pour enregistrer la logique en mémoire. Les
modifications apportées à la logique (autres que le changement d'état) sont désactivées lorsque le
simulateur est activé. Pour sélectionner les couleurs, cliquez sur le bouton Options de la barre d'outils
BESTlogicPlus. Par défaut, la logique 0 est rouge et la logique 1 verte. Double-cliquez sur un élément
logique afin d'en modifier l'état.
Un exemple du simulateur logique hors ligne est présenté dans la Figure 148. La sortie 1 correspond à
Logique 0 (rouge), le commutateur virtuel 1 à Logique 0 (rouge) et la valeur fixe 1 à Logique 1 (vert).
Figure 148. Exemple de simulateur logique hors ligne
Gestion des fichiers BESTlogic™Plus
Pour gérer les fichiers BESTlogicPlus, utilisez l'Explorateur des paramètres afin d'ouvrir l'arborescence
Logique programmable BESTlogicPlus. Utilisez la barre d'outils Logique programmable BESTlogicPlus
pour gérer les fichiers BESTlogicPlus. Reportez-vous à la Figure 149. Consultez le chapitre
BESTCOMSPlus pour obtenir de plus amples informations sur la gestion des fichiers de paramètres.
Figure 149. Barre d'outils Logique programmable BESTlogicPlus
BESTlogic™Plus DGC-2020HD
