164 9469370990 Rev B
connexion au groupe électrogène. Le paramètre de facteur d'échelle est implémenté lorsque le DGC-
2020HD est détecté comme étant en configuration de ligne basse. Si une fonction Forçage de ligne
basse est assignée à une entrée contact via l'écran Fonctions programmables, l'état de cette entrée
contact et la configuration détectée sont soumis à la fonction « OR ». Ceci signifie que si l'une des deux
variables est vraie, ou que si les deux valeurs sont vraies, le système est déterminé pour être configuré
pour fonctionner en configuration de ligne basse. La valeur définie pour le paramètre du facteur
d’échelonnage sert de multiplicateur pour le paramètre de détection. Par exemple, si une entrée contact
de facteur d'échelle est reçue par un contrôleur DGC-2020HD et que le paramètre de facteur d'échelle
correspond à 2 000, le paramètre d'enclenchement est doublé (2 000 x PU).
Configuration d'alarme
Une alerte de perte d'excitation peut être définie par l'utilisateur pour déclencher une pré-alarme
(avertissement) ou une alarme (arrêt). Elle peut aussi être configurée par l'utilisateur pour fermer une
sortie programmable.
Le statut de cet élément est disponible dans la logique programmable BESTlogicPlus lorsque l'option
« Statut uniquement » est sélectionnée.
Connexions logiques
Les connexions logiques des éléments de perte d'excitation s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de perte d'excitation est représenté dans la Figure 85.
Lorsque l'entrée Blocage est définie sur vrai, l'élément 40Q est désactivé. La sortie Déclenchement (Trip)
est définie sur vrai si l'élément 40Q est dans une condition de déclenchement.

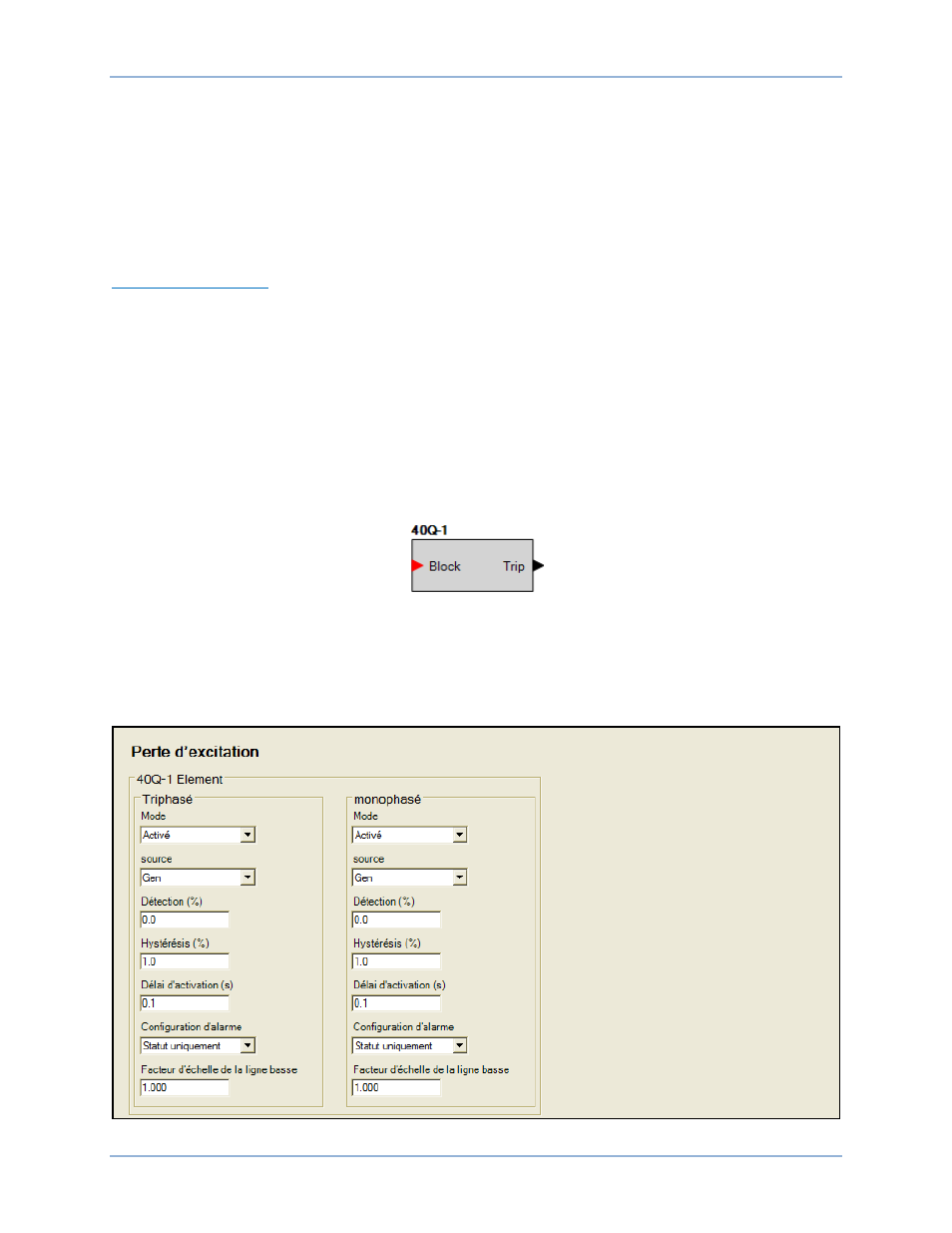

Figure 85. Bloc logique d'un élément de perte d'excitation
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de perte d'excitation sont configurés à partir de l'écran
des paramètres Perte d'excitation (Figure 86) de BESTCOMSPlus. Les échelles de paramètres sont
définies dans le chapitre Spécifications.
Figure 86. Explorateur des paramètres, Protection générateur, Puissance, Perte d'excitation
Protection de l’alternateur DGC-2020HD
