1.

Si le module CEM-2020 offre une extrémité de bus J1939, un

résistor de 120 Ω, ½ watt, doit être installé en terminaison des

bornes P1- LO (CANL) et P1- HI (CANH).

2.

Si le module CEM-2020 ne fait pas partie du bus J1939, le raccord

connectant le contrôleur CEM-2020 au bus ne doit pas excéder

914 mm (3 ft.) de long.

3.

La longueur maximum du bus, à l'exclusion des raccords, ne doit

pas dépasser 40 m.

4.

L'écoulement J1939 (blindé) doit être raccordé à la terre à un seul

endroit. S'il existe un autre point de mise à la terre, il ne faut pas

connecter l'écoulement au contrôleur CEM-2020.

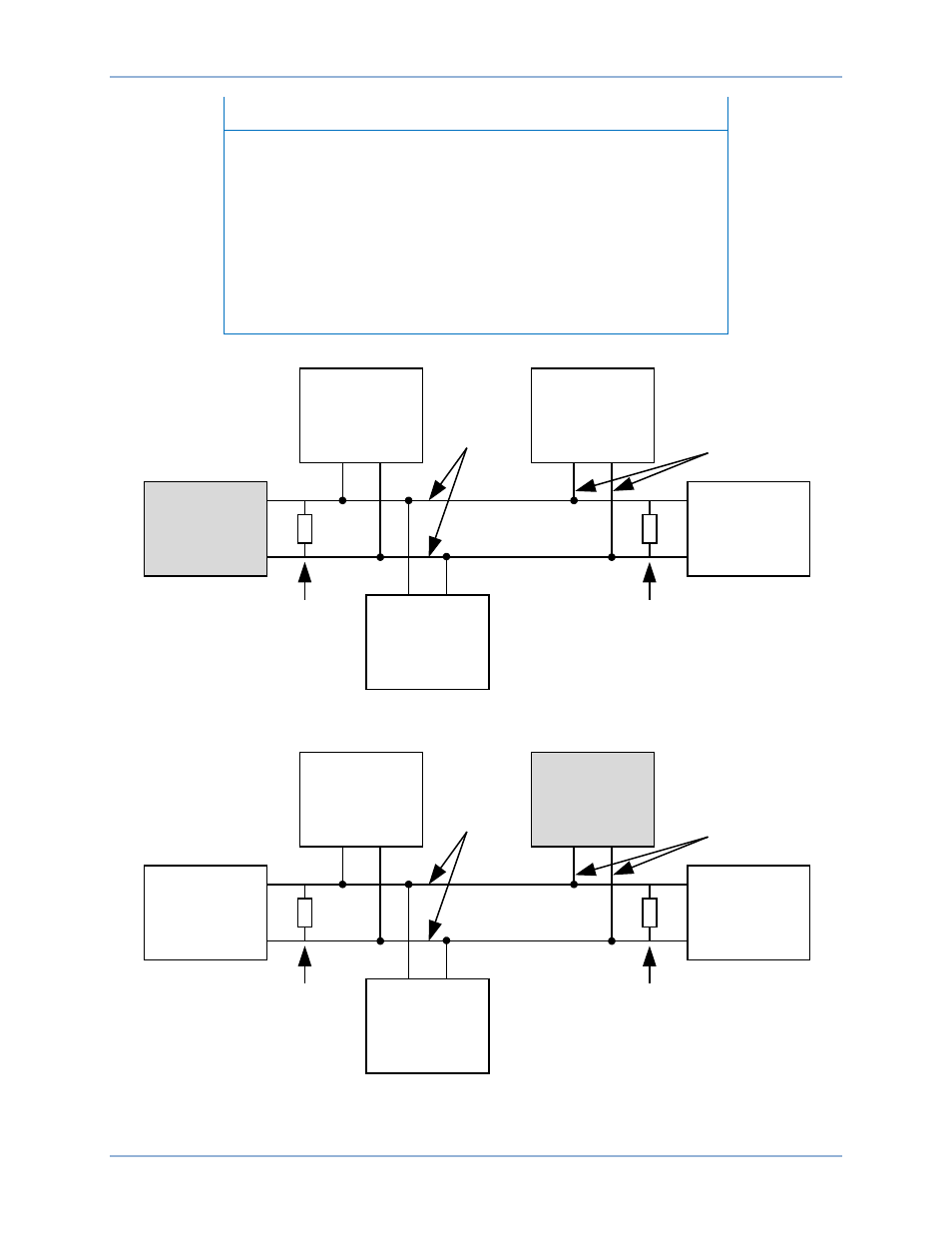

Figure 206. Interface CAN avec contrôleur CEM-2020 offrant une extrémité de bus

Figure 207. Interface CAN avec contrôleur DGC-2020HD offrant une extrémité de bus

DGC-2020HD

CEM-2020

Other

Devices

P0069-99

Engine

120 ohm

Termination

CAN-H

CAN-L

AEM-2020

(Optional)

120 ohm

Termination

Bus

Stub

CEM-2020

DGC-2020HD

Other

Devices

P0072-01

Engine

120 ohm

Termination

CAN-H

CAN-L

AEM-2020

(Optional)

120 ohm

Termination

Bus

Stub

DGC-2020HD

CEM-2020
