Connexions d'entrées analogiques
Les contrôleurs DGC-2020HD dont le numéro de style correspond au type xxxxxxxxR sont équipés de
deux entrées analogiques tandis que ceux portant un numéro de style de type xxxxxxxxA sont équipés de
quatre entrées analogiques.
Les connexions d'entrées analogiques d'intensité et de tension sont illustrées dans la Figure 10. Lorsque
l'entrée d'intensité est utilisée, les bornes + et I doivent être reliées.

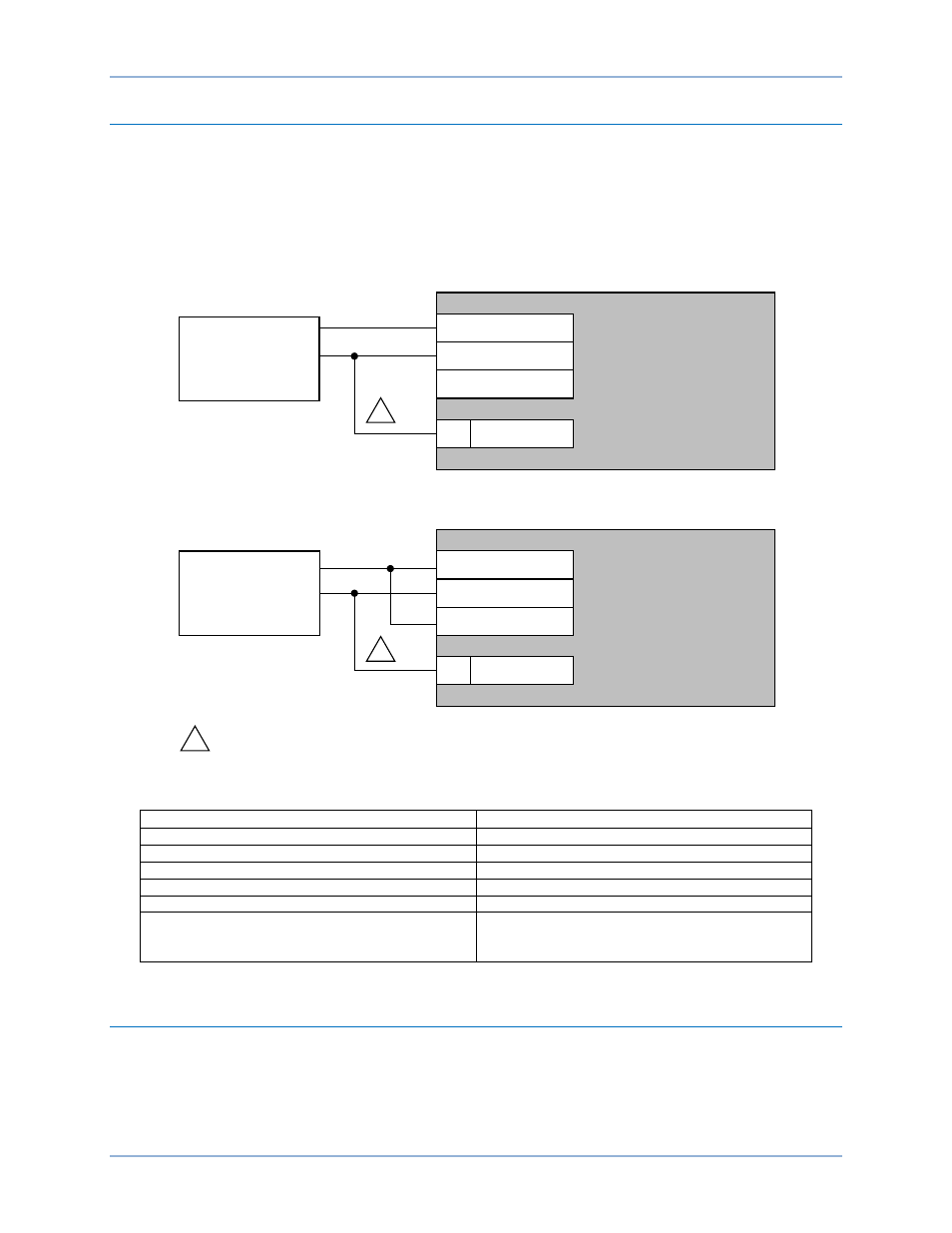

Figure 10. Connexions d'entrées de tension analogiques des émetteurs du moteur
English français
Analog Voltage Input Connection Connexion d'entrées de tension analogiques
0 – 10 Vdc Voltage Transducer Transducteur de tension 0 – 10 Vdc
Analog Current Input Connection Connexion d'entrées de courant analogiques
4 – 20 mA Current Transducer Transducteur de courant 4 – 20 mA
Note: Remarque :
For optimal metering performance, it is
recommended to connect analog input common to
terminal 49 (BATT -).
Pour une mesure optimale, il est recommandé de
connecter l'entrée analogique à la borne négative
49 (BATT -).
Connexions CAN
Les connexions CAN standard sont représentées dans la Figure 11 et la Figure 12 .
ALOG IN +
ALOG IN –
ALOG IN I DGC-2020HD
P0071-65
4 – 20 mA
Current
Transducer
BATT – 49
For optimal metering performance, it is recommended to
connect analog input common to terminal 49 (BATT –).
Note:
1
1
0 – 10 Vdc
Voltage
Transducer
ALOG IN +
ALOG IN –
ALOG IN I
DGC-2020HD
BATT – 49
1
Analog Voltage Input Connection
Analog Current Input Connection
