9469370990 Rev B 97

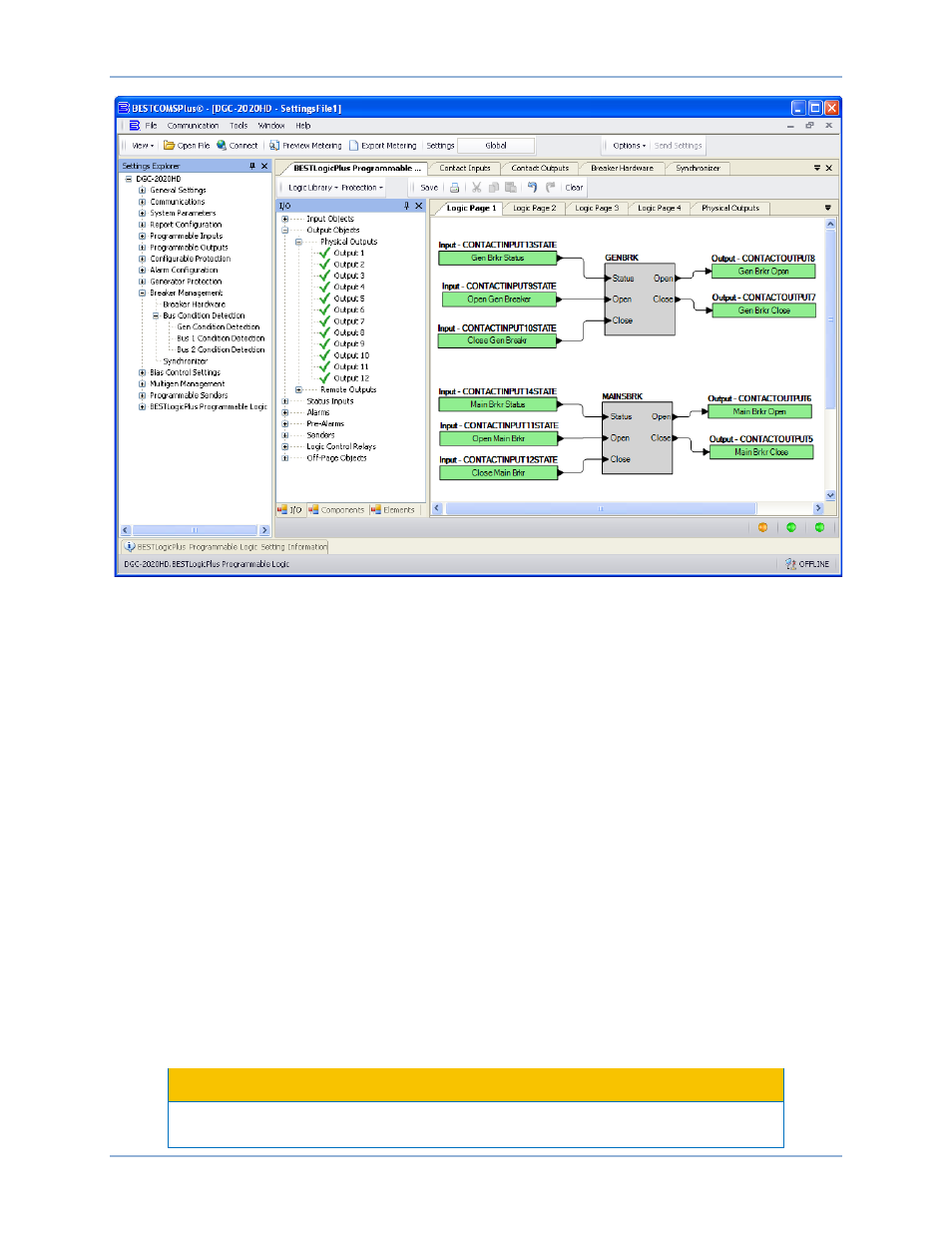

Figure 41. Explorateur des paramètres, Logique programmable BESTlogicPlus
Détection de condition de bus
Chemin d'accès depuis BESTCOMSPlus ® : Explorateur des paramètres, Gestion du disjoncteur,
Détection de condition de bus
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Gestion du disjoncteur >
Condition de bus
Les seuils de condition de bus déterminent quand le bus de l'alternateur, le bus 1 et le bus 2 sont
considérés comme étant stables ou morts.
Chaque bus a son propre écran de configuration. Il s'agit notamment des écrans Détection de condition
d'alternateur, Détection de condition de bus 1 et, en option, Détection de condition de bus 2. Des
paramètres de seuil triphasé et monophasé sont disponibles dans chaque écran. L'écran Détection de
condition d'alternateur est décrit ci-après. Les fonctions des écrans Détection de condition de bus 1 et 2
sont identiques à celles de l'écran Détection de condition d'alternateur.
L'écran Détection de condition d'alternateur est illustré dans la
Figure 42 . Les écrans Détection de
condition de bus 1 et Détection de condition de bus 2 (en option) appartiennent également à la catégorie
Détection de condition de bus. Les paramètres sont récapitulés dans le Tableau 35.
Lorsque la tension du bus est inférieure à la valeur Seuil de bus mort pour une durée égale au délai
d'activation, le bus est considéré comme étant « mort ».
Quatre seuils déterminent un bus stable : surtension, sous-tension, surfréquence et sous-fréquence.
Chacun de ces seuils a un délai d'activation. Lorsque la tension et la fréquence du bus restent dans les
limites des seuils pour une durée égale aux délais d'activation correspondants, le bus est considéré
comme étant « stable ». Dans le cas contraire, le bus est considéré comme ayant le statut « erreur ».
Attention
Les paramètres de condition de bus sont très importants. Ils déterminent quand un
disjoncteur peut être fermé.
DGC-2020HD Gestion du disjoncteur
