158 9469370990 Rev B

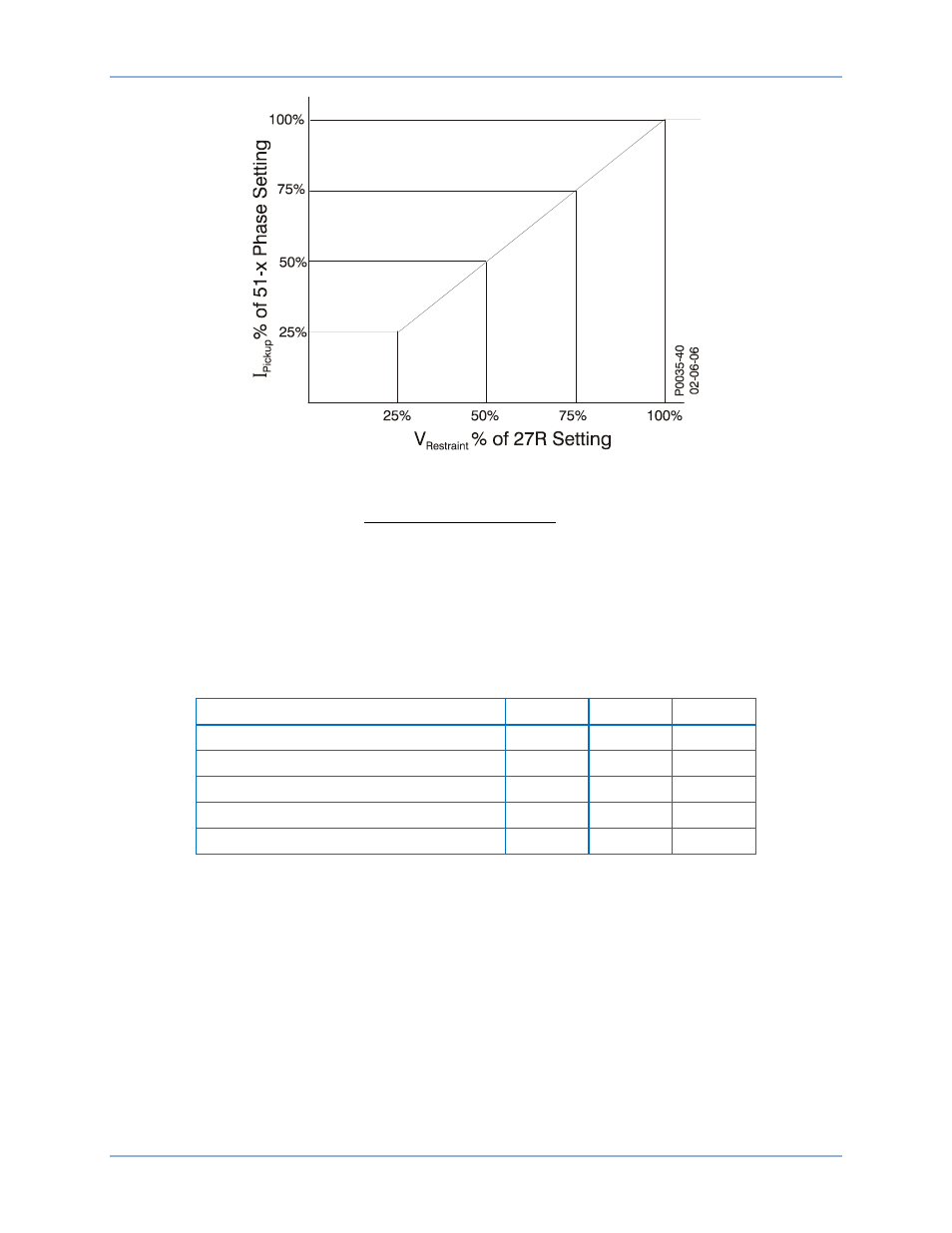

Figure 78. Compensation du niveau d'enclenchement de phase 51
𝐴𝑐𝑡𝑢𝑎𝑙 𝑃𝑖𝑐𝑘𝑢𝑝 𝐿𝑒𝑣𝑒𝑙 =
𝑆𝑒𝑛𝑠𝑖𝑛𝑔 𝑉𝑜𝑙𝑡𝑎𝑔𝑒 𝐿𝑒𝑣𝑒𝑙
𝑅𝑒𝑠𝑡𝑟𝑎𝑖𝑛𝑡 𝑃𝑖𝑐𝑘𝑢𝑝 𝑆𝑒𝑡𝑡𝑖𝑛𝑔 × 51 𝑃ℎ𝑎𝑠𝑒 𝑃𝑖𝑐𝑘𝑢𝑝 𝑆𝑒𝑡𝑡𝑖𝑛𝑔
Équation 3. Niveau d'enclenchement de limitation
Configuration des connexions VT de phase
La fonction 51/27R surveille Vpp. Le Tableau 46 présente les mesures de tension utilisées par chaque
élément 51 pour les diverses connexions VT de phase possibles.
Tableau 46. Références croisées des connexions VT de phase
Connexion VT phase 51A 51B 51C
4W Vab Vbc Vca
3W Vab Vbc Vca
AB Vab s/o s/o
BC s/o Vbc s/o
CA s/o s/o Vca
Connexions logiques
Les connexions logiques des éléments de surintensité s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de surintensité est représenté dans la Figure 79. Lorsque
l'entrée Blocage est définie sur vrai, l'élément 51 est désactivé. La sortie Déclenchement (Trip) est définie
sur vrai si l'élément 51 est dans une condition de déclenchement.
Protection de l’alternateur DGC-2020HD
