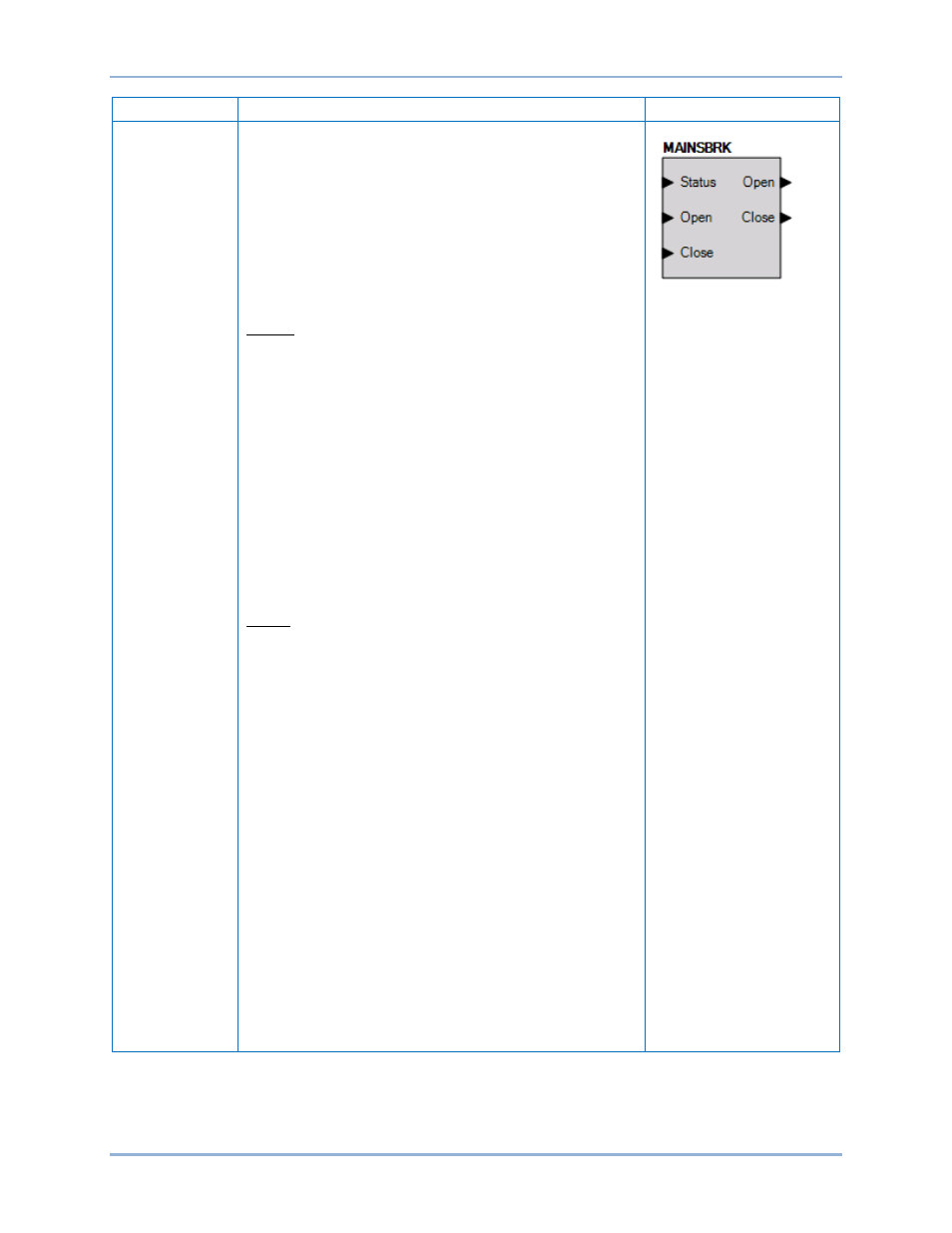

Nom Description Symbole
Disjoncteur des
lignes principales
Cet élément est utilisé pour connecter les signaux de sortie de
fermeture et d'ouverture du disjoncteur en provenance du
DGC-2020HD aux contacts de sortie physiques d'ouverture et
de fermeture du disjoncteur de lignes principales, et pour
attribuer le retour d'information sur le statut du disjoncteur à
une entrée contact. Il est de plus possible d'attribuer des
entrées contact pour permettre aux commutateurs d'être
implémentés afin d'initier manuellement des requêtes
d'ouverture et de fermeture de disjoncteur.
Cet élément n'est disponible que si le dispositif de disjonction
de lignes principales est configuré dans l'écran Dispositif de
disjonction via l'arborescence Gestion du disjoncteur.
Entrées
Status : Cette entrée permet à une entrée contact d'être
attribuée et de fournir ainsi un retour d'information sur le statut
du disjoncteur au DGC-2020HD. Lorsque l'entrée contact est
fermée, le disjoncteur est indiqué comme étant fermé. Lorsque
l'entrée contact est ouverte, le disjoncteur est indiqué comme
étant ouvert.
Open : Cette entrée permet à une entrée contact d'être
attribuée et de pouvoir être ainsi utilisée pour initier une
requête manuelle d'ouverture de disjoncteur. Si cette entrée
prend le statut fermé alors que le DGC-2020HD est en mode
RUN ou AUTO, le disjoncteur s'ouvre.
Close : Cette entrée permet à une entrée contact d'être
attribuée et de pouvoir ainsi être utilisée pour initier une
requête manuelle de fermeture de disjoncteur. Si cette entrée
reçoit une impulsion, que les lignes principales sont stables et
que les deux disjoncteurs sont ouverts, une requête de
fermeture est initiée.
Sorties
Les sorties doivent être attribuées aux sorties contact du
DGC-2020HD utilisé pour gérer le disjoncteur.
Open : Cette sortie prend le statut vrai (c'est-à-dire ferme le
contact de sortie auquel elle est attribuée) lorsque le DGC-
2020HD envoie un signal d'ouverture au disjoncteur. La sortie
est une impulsion si le type de contact de sortie du disjoncteur
est défini sur Impulsion dans l'écran Dispositif de disjonction
sous Gestion du disjoncteur dans l'Explorateur des
paramètres. La durée est déterminée par le paramètre Durée
de l'impulsion d'ouverture. La sortie est constante si le type de
contact de dispositif de disjonction de lignes principales est
défini sur Continu. Notez que l'impulsion doit être
suffisamment longue pour laisser au disjoncteur le temps de
s'ouvrir avant qu'elle ne prenne fin.
Close : Cette sortie prend le statut vrai (c'est-à-dire ferme le
contact de sortie auquel elle est attribuée) lorsque le DGC-
2020HD envoie un signal de fermeture au disjoncteur. La
sortie est une impulsion si le type de contact de sortie du
disjoncteur est défini sur Impulsion dans l'écran Dispositif de
disjonction sous Gestion du disjoncteur dans l'Explorateur des
paramètres. La durée est déterminée par le paramètre Durée
de l'impulsion d'ouverture. La sortie est constante si le type de
contact de dispositif de disjonction de lignes principales est
défini sur Continu. Notez que l'impulsion doit être
suffisamment longue pour laisser au disjoncteur le temps de
s'ouvrir avant qu'elle ne prenne fin.
