354 9469370990 Rev B
toujours active, même lorsque le moteur n'est pas en fonctionnement. Si le délai d'armement est défini
sur une valeur différente de zéro, la protection des données est inactive lorsque le moteur n'est pas en
fonctionnement et elle ne devient active qu'après démarrage du moteur et expiration du délai
d'armement.
Type d'alarme hors échelle de référence
Une alarme hors échelle de référence alerte l'utilisateur en cas d'ouverture ou d'endommagement du
câblage de l'entrée RTD à distance.
Échelles de référence
Des échelles de référence doivent être définies pour le type d'entrée sélectionné. Le paramètre
Paramètre minimum est associé à Courant d'entrée minimum ou Tension d'entrée minimum, et le
paramètre Paramètre maximum est associé à Courant d'entrée maximum ou Tension d'entrée maximum.
Seuils
Il existe quatre seuils programmables pour chaque élément d'entrée RTD à distance. Chaque seuil
possède un paramètre mode, un paramètre seuil, un paramètre délai d'armement et un paramètre
alarme.
Mode
Le mode peut être défini comme Supérieur ou Inférieur. Si le mode Supérieur est sélectionné, une alarme
se déclenche lorsque l'entrée mesurée passe au-dessus du paramètre seuil pendant le délai d'activation.
Si le mode Inférieur est sélectionné, une alarme se déclenche lorsque l'entrée mesurée passe en
dessous du paramètre seuil pendant le délai d'activation.
Configuration d'alarme
Chaque élément de seuil pour la protection des entrées RTD à distance peut être configuré
indépendamment pour déclencher une alarme ou une pré-alarme, ou configuré pour statut uniquement
lorsque l'entrée mesurée passe en dessous du seuil. Un paramètre de délai d'activation, configuré par
l'utilisateur, permet de retarder le déclenchement de l'alarme jusqu'au dépassement du seuil. La
protection des entrées RTD à distance est désactivée lorsque la configuration d'alarme est définie sur
« Aucune ».
Connexions logiques
Les connexions logiques pour la protection des entrées RTD à distance s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique Entrée RTD 1, Seuil 1 est présenté dans la Figure
197. La sortie a pour valeur vrai pendant une condition de déclenchement. Les blocs logiques de l'alarme
et de la pré-alarme sont similaires.

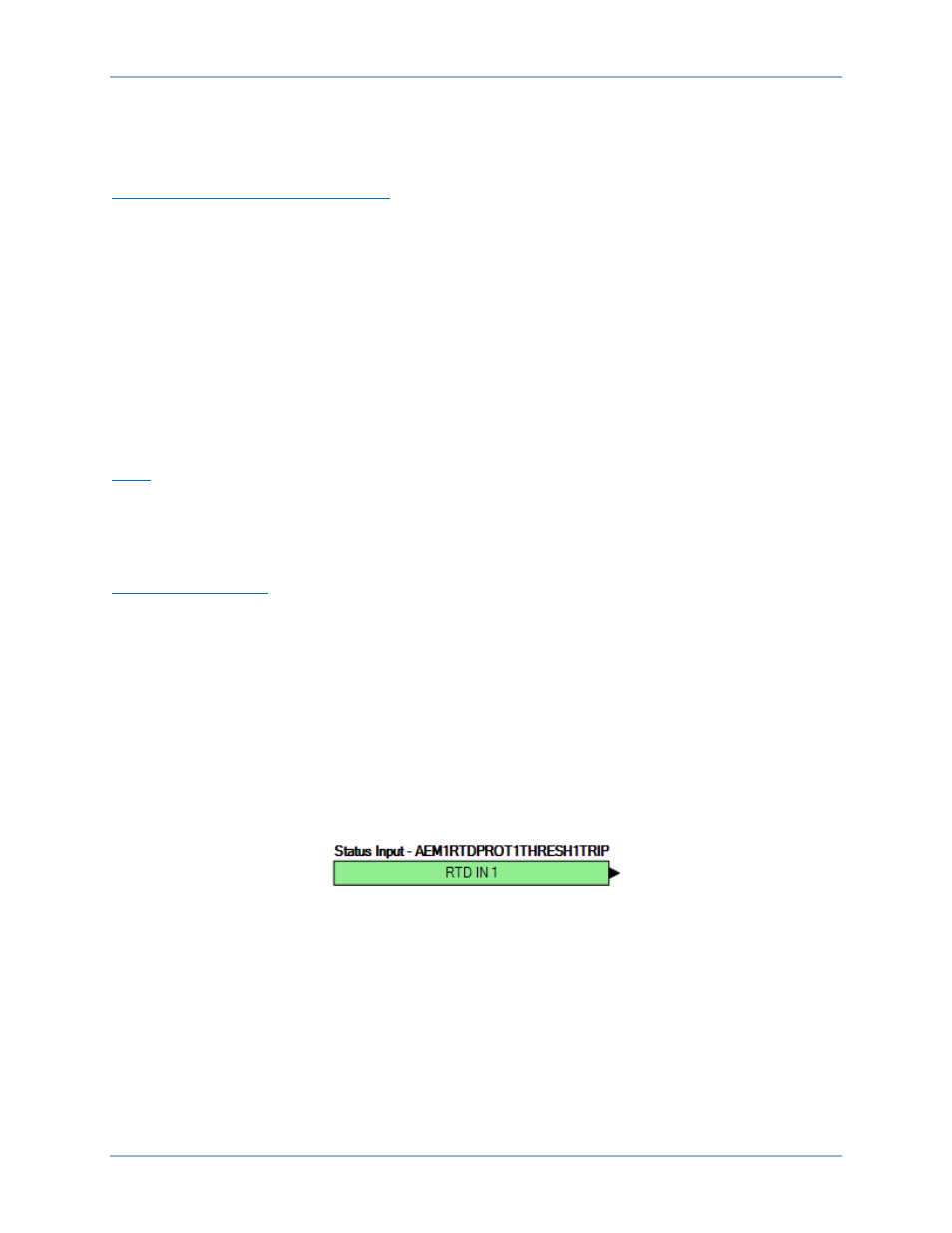

Figure 197. Bloc logique de protection des entrées RTD à distance
Paramètres de fonctionnement
Les paramètres de fonctionnement pour la protection des entrées RTD à distance sont configurés via
l'écran des paramètres AEM x Entrée RTD #y (où x = 1 à 4 et y = 1 à 8) (Figure 198) de
BESTCOMSPlus.
AEM-2020 DGC-2020HD
