398 9469370990 Rev B

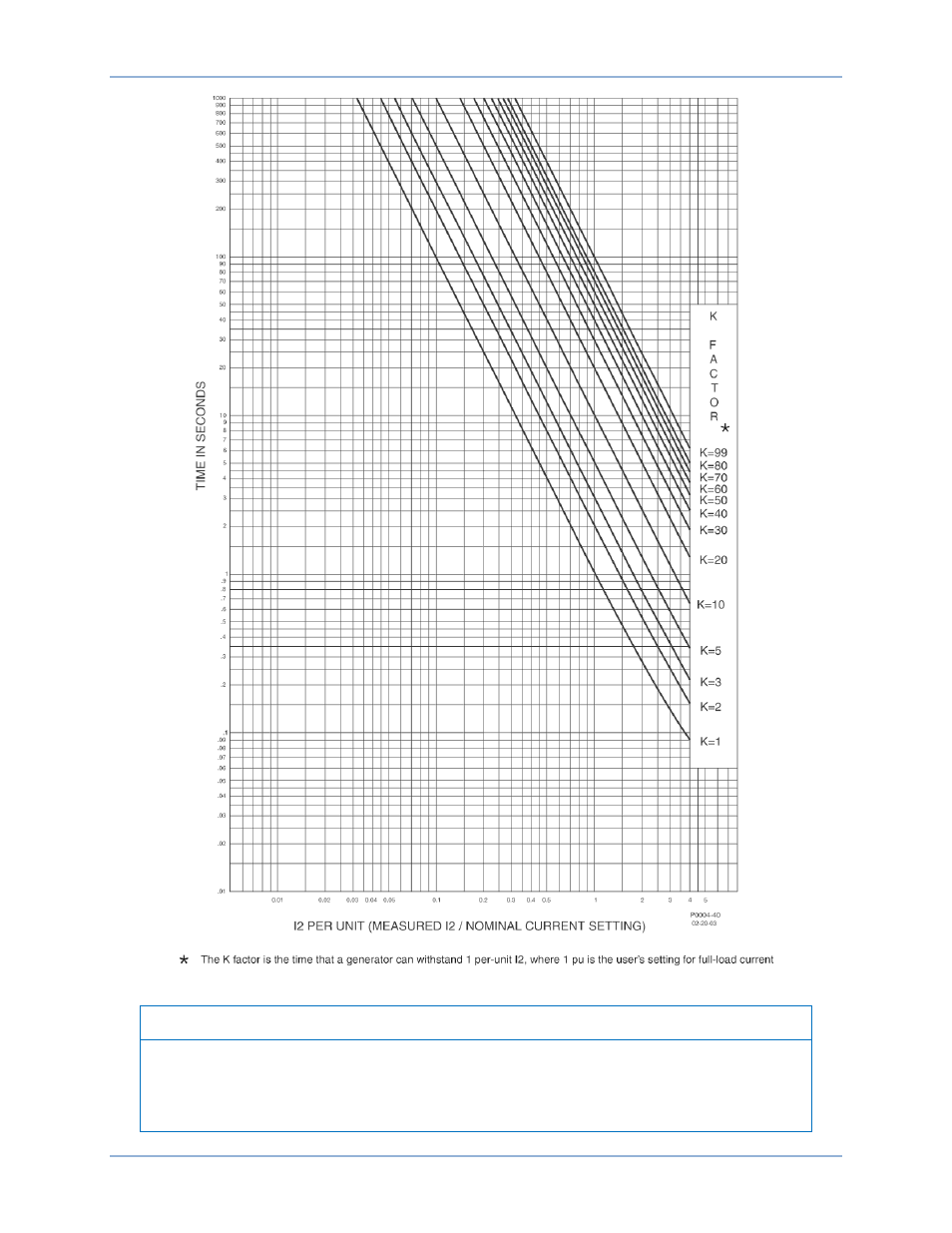

Figure 229. Courbe de caractéristique de temps 46
Note
Les courbes représentées s'étendent plus sur la gauche que dans la pratique. Les courbes
s'arrêtent au niveau d'enclenchement. Par exemple, si l'utilisateur sélectionne 5A FLC avec un
paramètre de détection de 0,5 A, la détection par unité est de 0,1 A. Le relais ne se déclenche
pas à moins de 0,1 pu I2 pour ces paramètres.
Caractéristiques de la courbe de temporisation DGC-2020HD
