160 9469370990 Rev B
Deux groupes de paramètres de surpuissance/sous-puissance sont disponibles pour chaque élément : le
premier pour les connexions triphasées de l'alternateur et le second pour les connexions monophasées
de l'alternateur. Le paramètre Détection renseigné est basé sur le côté secondaire du transformateur de
potentiel (DGC-2020HD). Lorsqu'une entrée contact de forçage monophasé est reçue, le contrôleur
DGC-2020HD bascule automatiquement des paramètres de puissance triphasée vers les paramètres de
puissance monophasée. L'élément 32 surveille la puissance réelle triphasée lorsque la détection
triphasée est active ou la puissance réelle monophasée lorsque la détection monophasée est active.
Source
Les paramètres Source configurent un élément de puissance pour surveiller les bornes d'entrée de
mesure de l'alternateur ou du bus.
Sens du débit de la puissance
Outre le dépassement du seuil établi par le paramètre Détection, le sens du débit de puissance (entrant
ou sortant) doit correspondre au paramètre Direction pour que l'élément 32 fonctionne. Dans le DGC-
2020HD, les sens entrant et sortant sont définis par la polarité des connexions de tension et d'intensité au
contrôleur, comme le représente la Figure 81. Conformément à la convention IEEE sur la polarité, la
puissance en sens entrant est définie comme allant du bus à la ligne et le retour de puissance comme
allant de la ligne au bus.

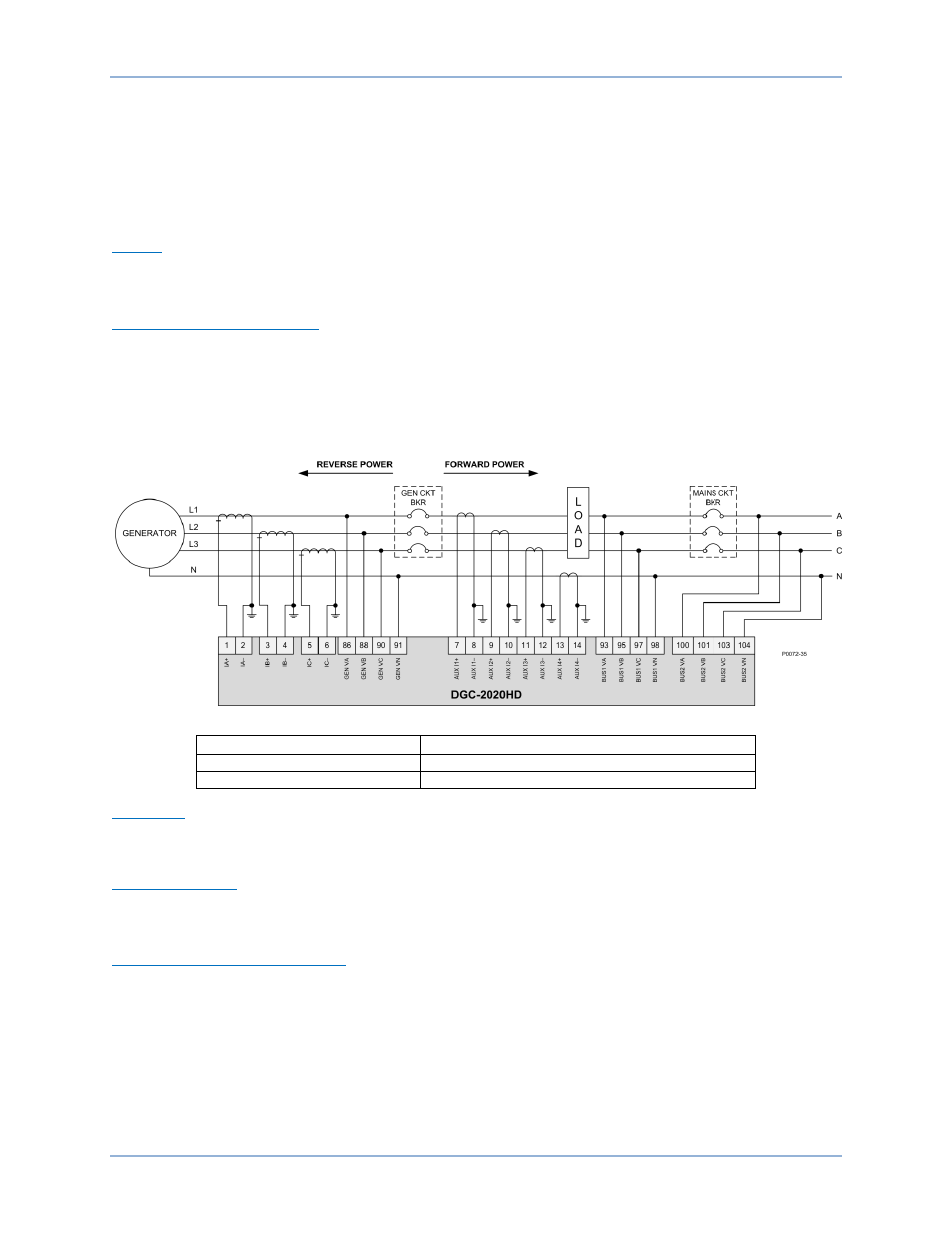

Figure 81. Sens du débit de la puissance défini par la polarité des connexions de tension et d'intensité
English français
REVERSE POWER RETOUR DE PUISSANCE
FORWARD POWER PUISSANCE EN SENS ENTRANT
Hystérésis
Le paramètre d’hystérésis
fonctionne comme une fonction d’abandon de la puissance inverse en
prévenant d'une commutation trop rapide de la sortie de détection.
Mode Sur et Sous
Le paramètre Sur Sous configure un élément de puissance pour qu'il se déclenche lorsqu'il existe une
condition de surpuissance ou de sous-puissance.
Enclenchement et déclenchement
Lorsque la puissance réelle calculée passe au-dessus ou en dessous du seuil établi par le paramètre
Détection, une minuterie est amorcée et le décompte vers le déclenchement commence.
La durée de la minuterie est établie par le délai d'activation. La sélection de la valeur « zéro » (0) pour le
délai d'activation rend l'élément 32 instantané (aucune temporisation intentionnelle).
Si une condition d'enclenchement de puissance persiste pendant toute la durée du paramètre Délai
d'activation de l'élément, la sortie Déclenchement (Trip) de l'élément est définie sur vrai. Dans
BESTlogicPlus, la sortie Trip peut être connectée à d'autres éléments logiques ou à une sortie de relais
physique de façon à signaler une condition et à amorcer une action corrective.
Protection de l’alternateur DGC-2020HD
