9469370990 Rev B 43

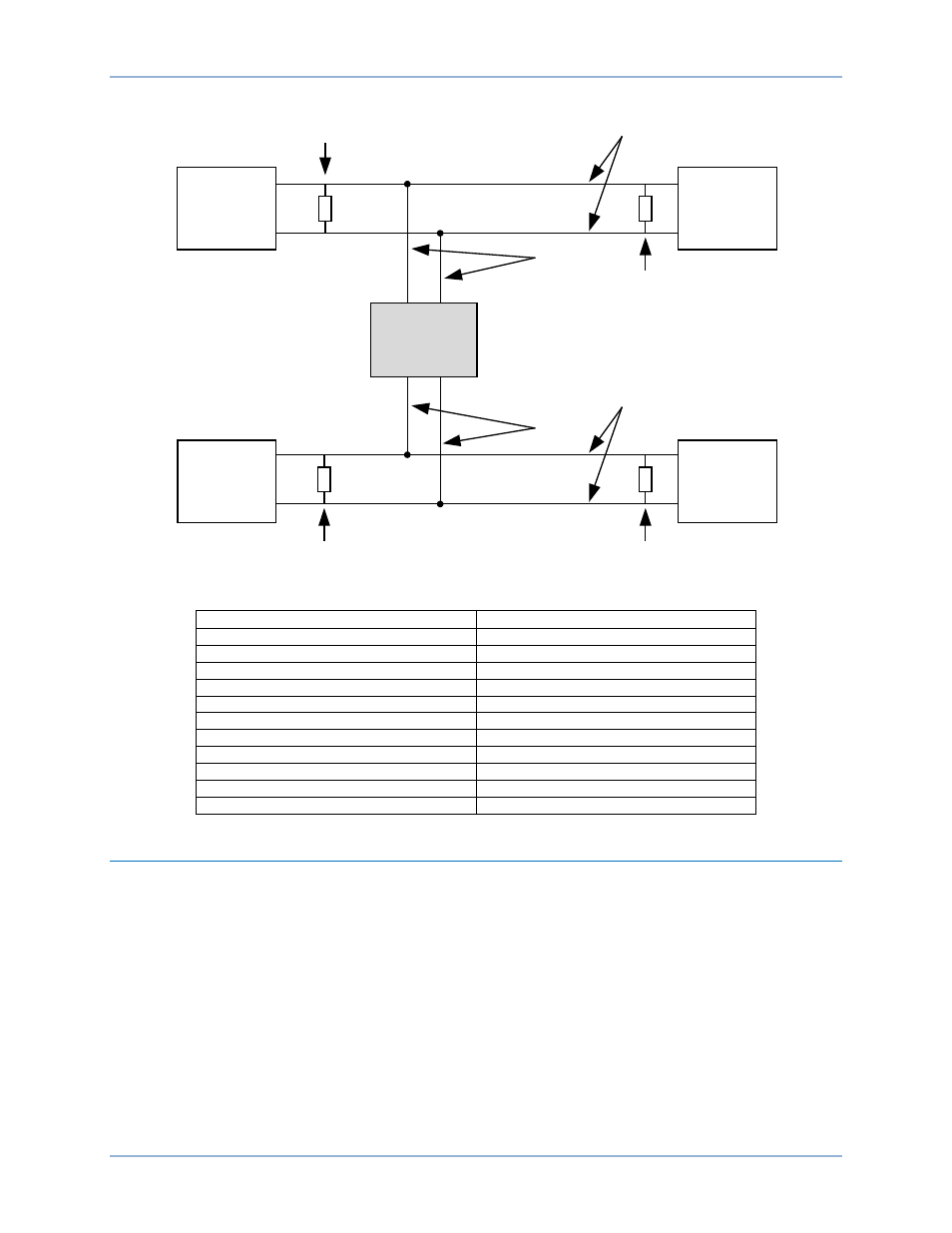

Figure 12. Interface CAN avec d'autres dispositifs offrant une extrémité de bus
English français
CEM-2020 (Optional, up to 4) CEM-2020 (en option, jusqu'à 4)
Stub Raccord
CAN 1 Bus Bus CAN 1
CAN-H CAN-H
CAN-L CAN-L
AEM-2020 (Optional, up to 4) AEM-2020 (en option, jusqu'à 4)
CAN 1 CAN 1
CAN 2 CAN 2
120 ohm Termination Terminaison 120 ohm
Other Devices Autres dispositifs
Engine Moteur
Connexions de module d'expansion (CAN 1)
Les modules AEM-2020 (module d'expansion analogique) et CEM-2020 (module d'expansion pour
contact) sont des modules optionnels qui peuvent être installés avec le contrôleur DGC-2020HD. Ces
modules servent d'interfaces au DGC-2020HD via CAN 1. Ainsi, les bornes CAN (51, 52 et 53) sont les
seules connexions communes entre le DGC-2020HD, AEM-2020 et CEM-2020. Jusqu'à quatre modules
CEM-2020 et quatre modules AEM-2020 sont pris en charge sur un réseau. Les connexions standard
sont illustrées dans la Figure 13.
Consultez les chapitres AEM-2020 et CEM-2020 pour obtenir de plus amples informations.
DGC-2020HD
P0071-63
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional,
up to 4)
120 ohm
Termination
CAN 2 Bus
Stub
AEM-2020
(Optional,
up to 4)
Other
Devices
Engine
120 ohm
Termination
CAN-H
CAN-L
120 ohm
Termination CAN 1 Bus
Stub
DGC-2020HD Applications standard
