186 9469370990 Rev B

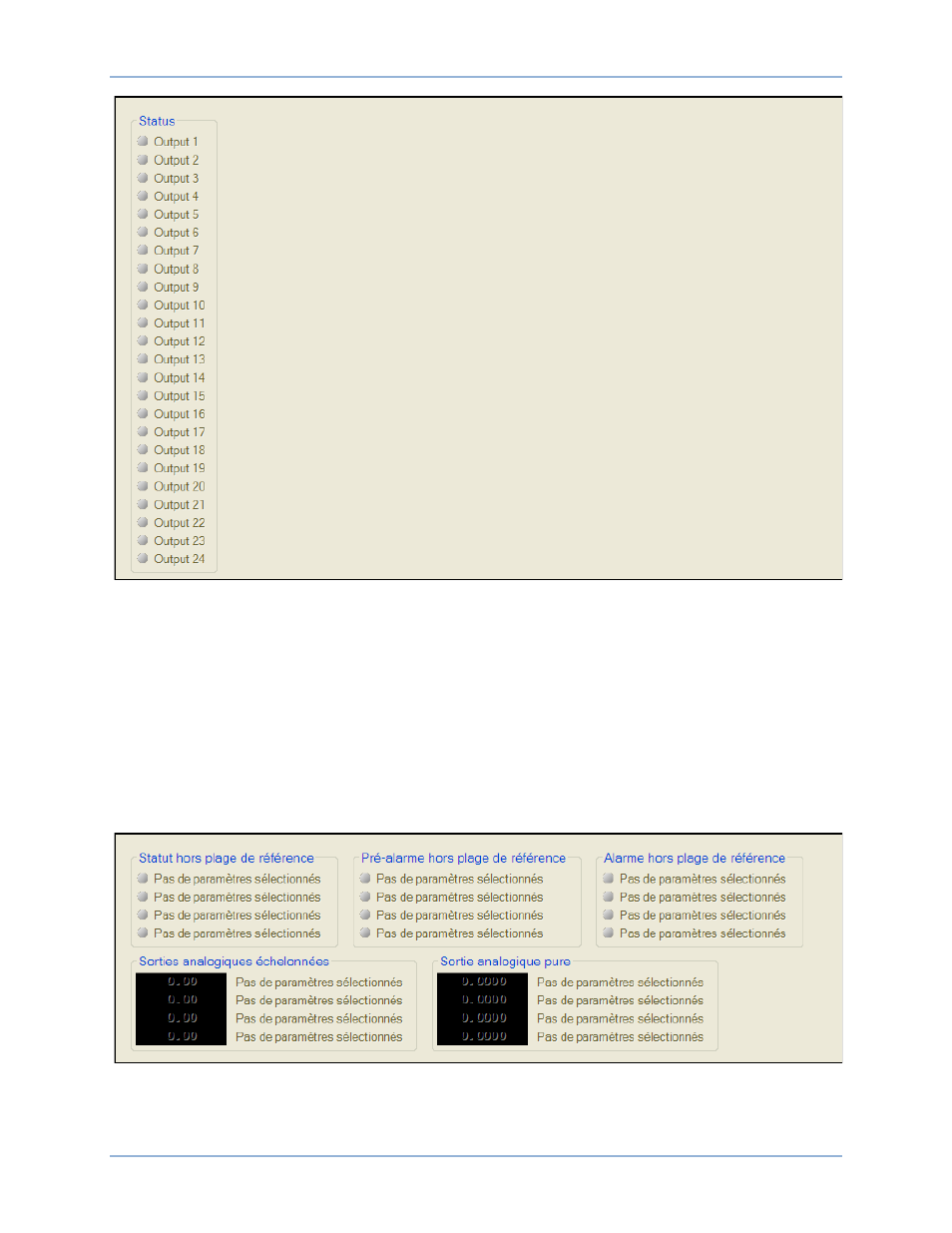

Figure 110. Explorateur des mesures, Sorties, Sorties contact à distance, écran Sorties CEM 1
Sorties analogue à distance
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Sorties, Sorties analogiques à
distance, Sorties analogiques AEM #
Chemin d'accès depuis le panneau avant : Mesures > Statut > Sorties > Sorties analogiques à
distance > AEM-2020 #
Il existe quatre écrans de sortie analogique à distance, un par module d'expansion analogique AEM-2020
possible. Chacun des écrans affiche les valeurs échelonnées et pures des quatre sorties analogiques à
distance d'un AEM-2020. Une sortie dont la valeur n'appartient pas à la plage indiquée est signalée par
l'indicateur Statut, Pré-alarme ou Alarme correspondant. Le statut est défini sur VRAI lorsque l'indicateur
de sortie est allumé. Reportez-vous à la Figure 111.
Figure 111. Explorateur des mesures, Sorties, Sorties analogiques à distance, écran Sorties analogiques
AEM 1
Mesures DGC-2020HD
