Dans certaines applications, il peut être nécessaire de modifier le mode de fonctionnement standard du
relais Run, Prestart ou Start du contrôleur DGC-2020HD. Il est ainsi possible de configurer ces relais pour
qu'ils fonctionnent différemment de ce qui a été prédéfini. Par exemple, si le groupe électrogène que vous
utilisez ne nécessite pas d'assistance au démarrage pour les bougies de préchauffage, un autre usage
peut être attribué au relais Prestart. Lorsque ces relais sont configurés pour être programmables, ils
deviennent accessibles dans la logique programmable du logiciel BESTlogic™Plus et peuvent être
utilisés de la même façon que les autres sorties de relais programmables. L'écran Contrôle de relais
(Figure 28) permet de sélectionner un fonctionnement prédéfini ou programmable pour les relais Run,
Prestart et Start. Consultez le chapitre BESTlogicPlus pour obtenir de plus amples informations sur la
logique programmable du contrôleur DGC-2020HD.

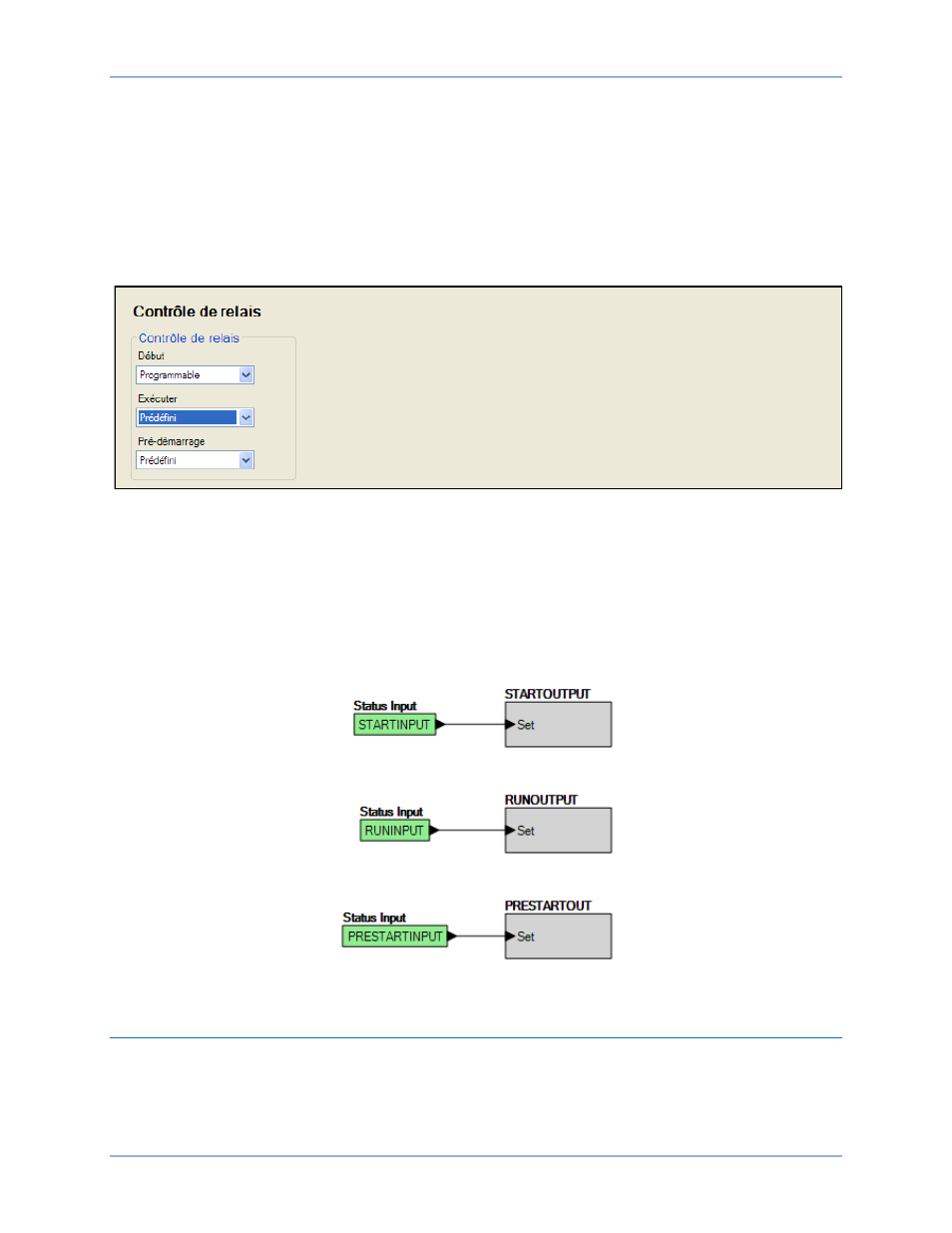

Figure 28. Écran Explorateur des paramètres, Paramètres système, Contrôle de relais
La fonctionnalité prédéfinie est disponible sous forme d'entrée pour la logique. Si vous sélectionnez
Programmable comme mode de contrôle de relais et que vous connectez la fonction d'entrée prédéfinie
correspondante, le relais fonctionnera comme si vous aviez sélectionné le type de contrôle de relais
Prédéfini. Notez cependant qu'il est possible de combiner d'autres logiques pour créer un mode de
fonctionnement plus diversifié. Si Programmable est sélectionné pour un relais, mais inutilisé dans la
logique, le relais ne se fermera jamais.
Un exemple de connexion logique des entrées prédéfinies directement sur les sorties de relais
« programmables » est présenté pour les trois relais dans la Figure 29.
Figure 29. Exemple de schéma logique de relais programmables
Sorties contact programmables
Les contrôleurs DGC-2020HD disposent de 12 sorties de contact programmables (OUT 1 à 12). Il est
possible d'ajouter 24 sorties contact supplémentaires avec un module d'expansion pour contact CEM-
2020. Un module d'expansion CEM-2020H (Contact Expansion Module - High Current), disponible en
option, offre 18 sorties contact supplémentaires. Le contrôleur DGC-2020HD prend en charge jusqu'à
quatre modules CEM-2020 ou CEM-2020H (dans n'importe quelle combinaison).
Sorties contact
DGC-2020HD
