146 9469370990 Rev B
Connexions logiques
Les connexions logiques des éléments de déséquilibre de tension de phase s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique d'un élément de déséquilibre de tension de phase
est représenté dans la Figure 71. Lorsque l'entrée Blocage est définie sur vrai, l'élément 47 est désactivé.
La sortie Déclenchement (Trip) est définie sur vrai si l'élément 47 est dans une condition de
déclenchement.

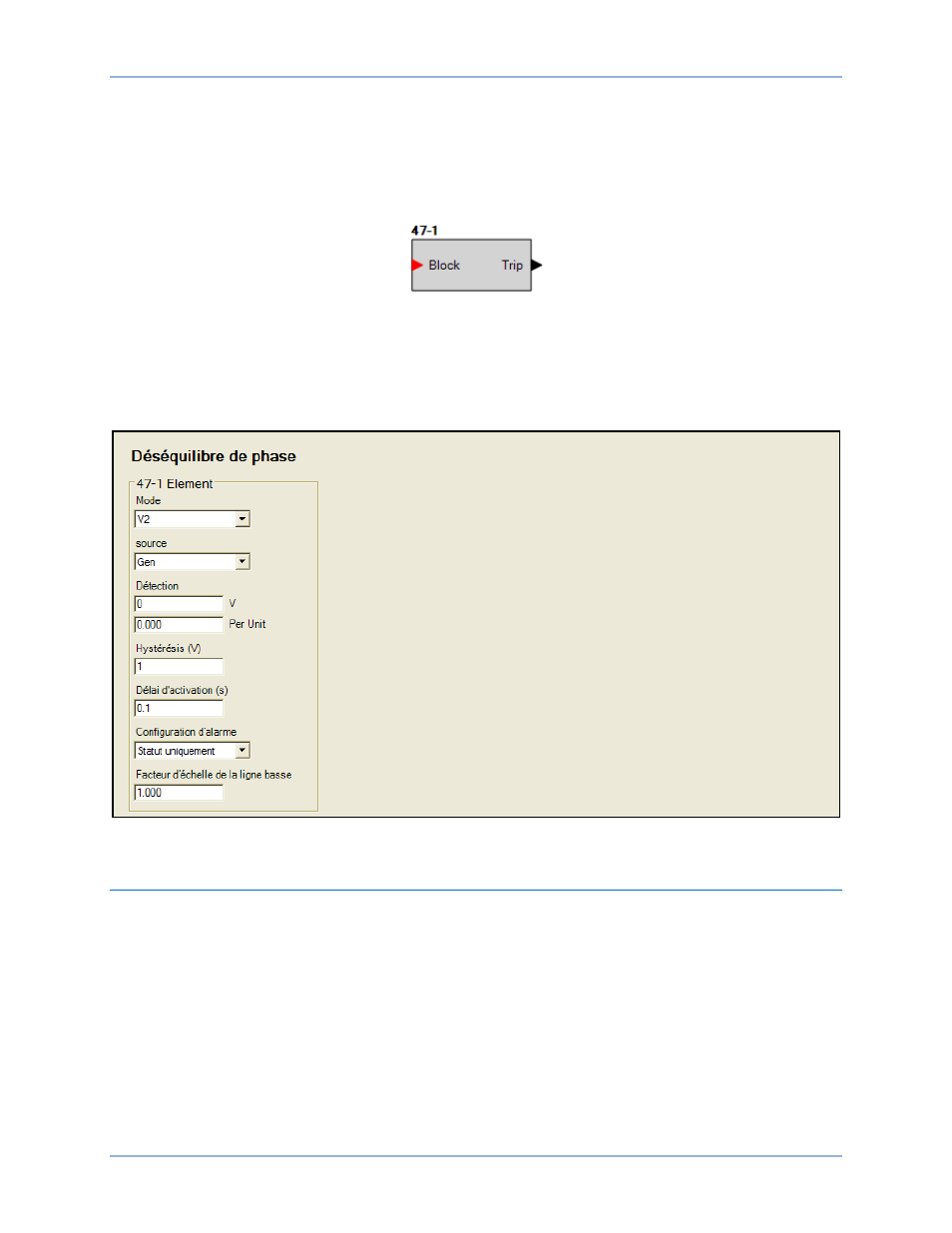

Figure 71. Bloc logique d'un élément de déséquilibre de tension de phase
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de déséquilibre de tension de phase sont configurés à
partir de l'écran des paramètres Déséquilibre de phase (Figure 72) de BESTCOMSPlus. Les échelles de
paramètres sont définies dans le chapitre Spécifications.
Figure 72. Explorateur des paramètres, Protection générateur, Tension, Déséquilibre de phase
Translation vectorielle (78)
Deux éléments de protection de saut de vecteur (78) protègent l'alternateur en le déconnectant du réseau
en cas de perte des lignes principales ou d'erreur sur les lignes principales. Ainsi, l'alternateur ne reste
pas connecté aux lignes principales si elles sont rétablies par un dispositif de réenclenchement externe.
Les éléments de saut de vecteur sont disponibles uniquement pour les styles xxExxxxxx du contrôleur
DGC-2020HD.
Les deux éléments de protection de saut de vecteur, identiques, sont nommés 78-1 et 78-2. Les
connexions logiques de ces éléments s'effectuent via l'écran BESTlogic™Plus de BESTCOMSPlus® et
leurs paramètres de fonctionnement sont configurés à partir de l'écran des paramètres Saut de vecteur
de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection générateur,
Protection de perte des lignes principales, Saut de vecteur (78)
Protection de l’alternateur DGC-2020HD
