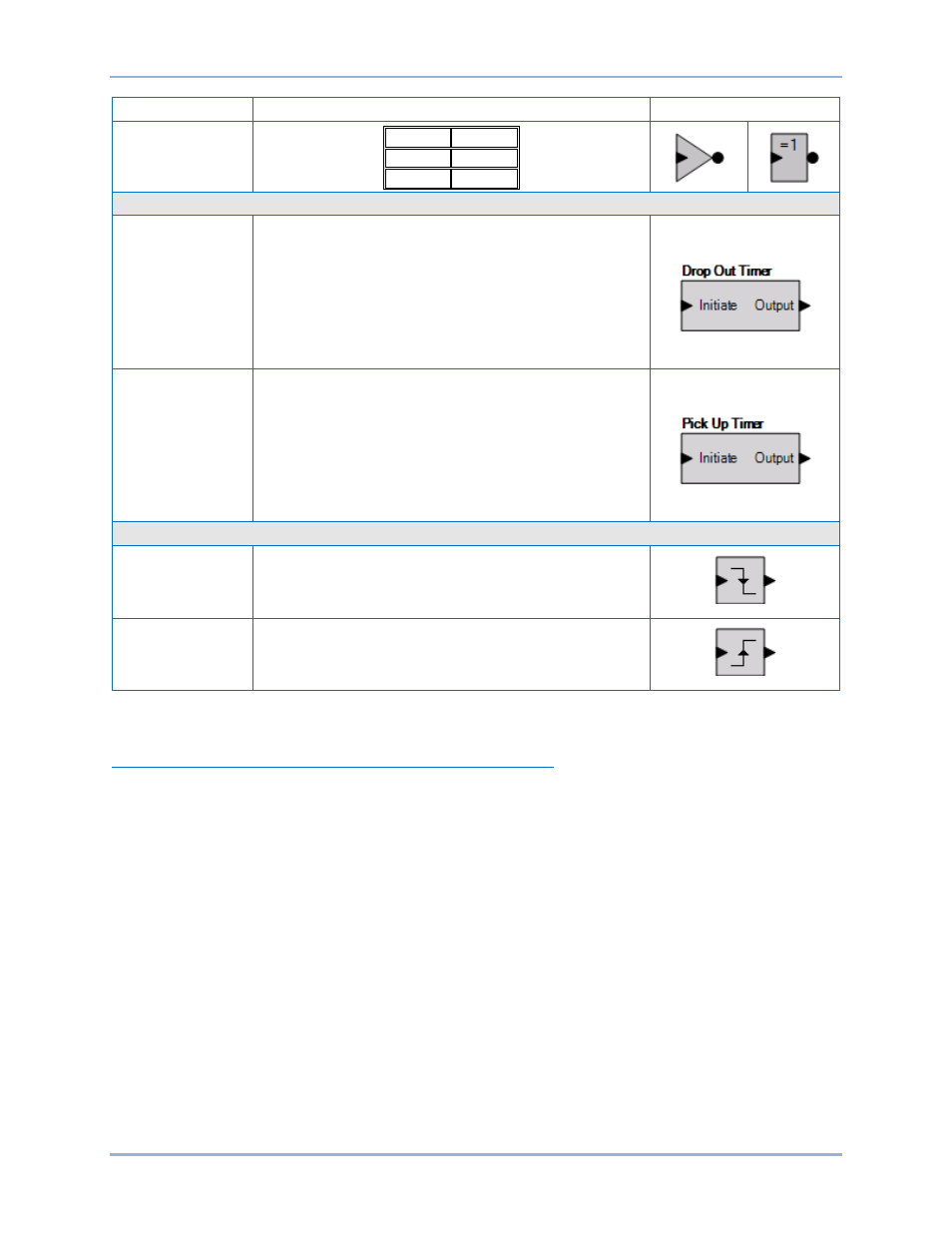

Nom Description Symbole
NOT
(INVERSEUR)
Entrée Sortie
0 1
1 0
Minuteries d'enclenchement et de retombée
Minuterie de
retombée
Une minuterie de retombée produit une sortie Vrai lorsque le
temps passé est égal ou supérieur au paramètre Délai de
retombée après une transition de Vrai ou Faux sur l'entrée
Initiate de la logique connectée. Si le statut de l'entrée
Initiate effectue une transition vers l'état Vrai, la sortie prend
immédiatement le statut Faux. Consultez la section
Minuteries d'enclenchement et de retombée. Double-cliquez
ou faites un clic droit sur la minuterie logique pour
sélectionner les minuteries 1 à 16.
Minuterie
d'enclenchement
Une minuterie d'enclenchement produit une sortie Vrai
lorsque le temps passé est égal ou supérieur au paramètre
Délai d'enclenchement après une transition de Faux à Vrai
sur l'entrée Initiate de la logique connectée. Si le statut de
l'entrée Initiate effectue une transition vers l'état Faux, la
sortie prend immédiatement le statut FAUX. Consultez la
section Minuteries d'enclenchement et de retombée. Double-
cliquez ou faites un clic droit sur la minuterie logique pour
sélectionner les minuteries 1 à 16.
Déclencheurs
Périphérie
descendante
La sortie d'un déclencheur de périphérie descendante prend
le statut vrai lorsque l'entrée passe de 1 logique à 0 logique.
Double-cliquez ou faites un clic droit sur le déclencheur
logique pour modifier son type.
Périphérie
ascendante
La sortie d'un déclencheur de périphérie ascendante prend
le statut vrai lorsque l'entrée passe de 0 logique à 1 logique.
Double-cliquez ou faites un clic droit sur le déclencheur
logique pour modifier son type.
* Pour sélectionner le type de symbole des passerelles logiques, cliquez sur les boutons Options de la
barre d'outils BESTlogicPlus.
Programmation des minuteries d'enclenchement et de retombée
Pour programmer les paramètres de minuterie logique, utilisez l'Explorateur des paramètres de
BESTCOMSPlus afin d'ouvrir l'arborescence Logique programmable BESTlogicPlus, Minuteries logiques.
Entrez la désignation que vous désirez voir apparaître sur le bloc logique de minuterie. La valeur de la
temporisation doit appartenir aux plages suivantes : de 0 à 250 heures par incréments d'1 heure ; de 0 à
250 minutes par incréments d'1 minute ou de 0 à 1 800 secondes par incréments de 0,1 secondes.
Ouvrez ensuite l'onglet Composants situé dans la fenêtre du logiciel BESTlogicPlus et faites glisser une
minuterie sur la grille du programme. Effectuez un clic droit sur la minuterie que vous voulez utiliser et qui
a été préalablement configurée dans l'arborescence Minuteries logiques. La boîte de dialogue Propriétés
de minuterie logique est alors affichée. Sélectionnez la minuterie que vous désirez utiliser.
Les blocs logiques de minuterie logique d'enclenchement et de retombée sont présentés dans la Figure
147. L'exactitude est de ±15 millisecondes.
