350 9469370990 Rev B
Configuration du module AEM-2020
Les modules AEM-2020 peuvent être activés via l'écran Installation à distance du module dans
BESTCOMSPlus. Si plusieurs modules AEM-2020 sont connectés, vous devez saisir le numéro de série
de chaque module. Une alarme AEM non configurée se déclenche si le numéro de série attendu ne
correspond pas au numéro de série détecté dans l'écran Paramètres généraux, Informations sur le
dispositif. L’écran Installation à distance du module est représenté à la Figure 194.

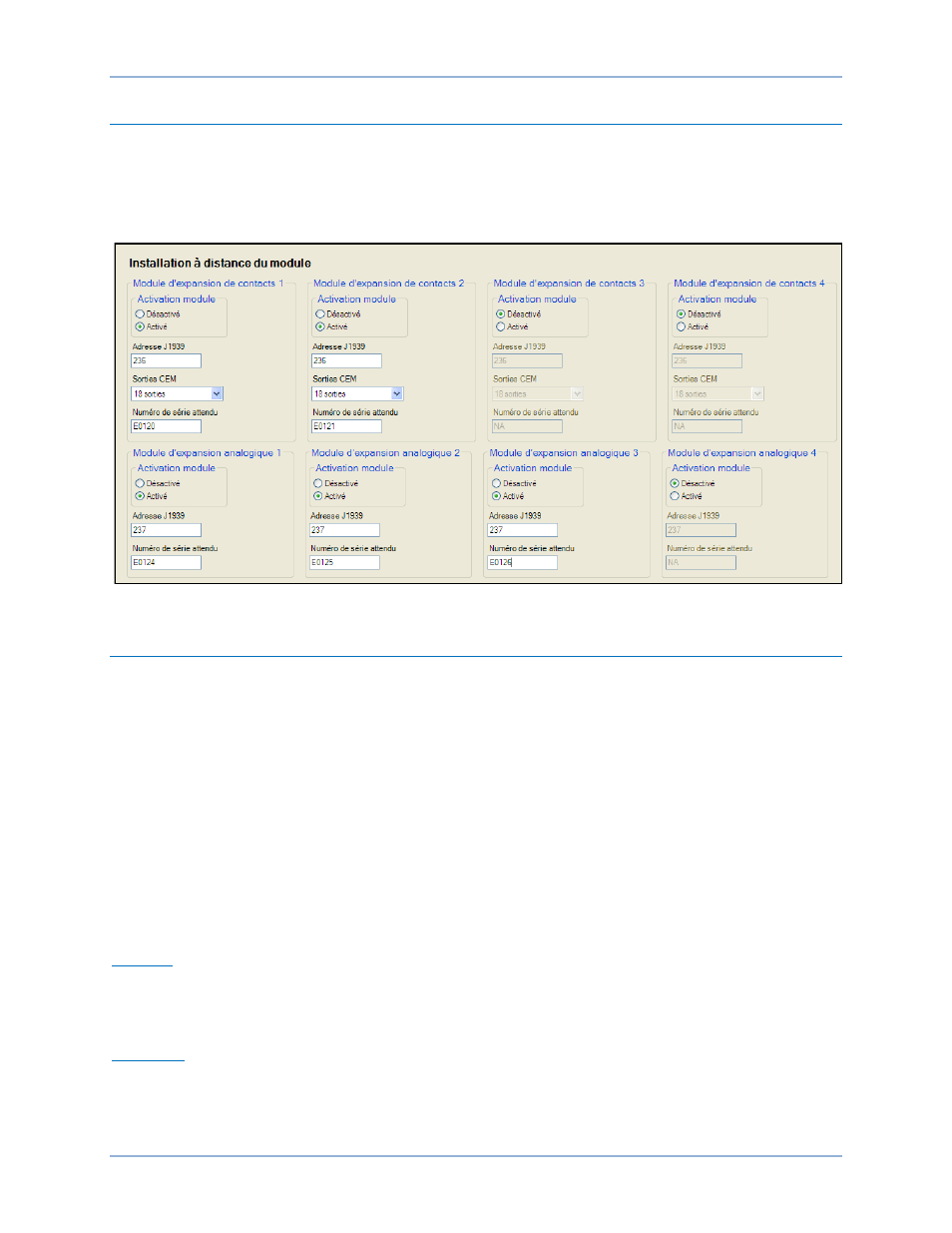

Figure 194. Explorateur des paramètres, Paramètres système, Installation à distance du module
Configuration des entrées analogiques à distance
Huit entrées analogiques à distance fournissent des mesures pour plusieurs transducteurs industriels. Un
élément peut être configuré pour se déclencher lorsque l'entrée mesurée augmente ou diminue par
rapport au seuil défini par l'utilisateur.
Les huit éléments identiques de protection des entrées analogiques à distance sont appelés AEM x
Entrée #1 à AEM x Entrée #8 (où x = 1 à 4). Les connexions logiques de ces éléments s'effectuent via
l'écran BESTlogic™Plus de BESTCOMSPlus® et leurs paramètres de fonctionnement sont configurés via
l'écran AEM x Entrée #y (où x = 1 à 4 et y = 1 à 8) de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Entrées programmables,
Entrées analogiques à distance
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Entrées programmables >
Entrées analogiques à distance
Configuration des entrées
Légende
Afin de simplifier l'identification des entrées analogiques à distance, l'utilisateur peut assigner une
légende à chacune des entrées. La légende est une chaîne alphanumérique composée d'au maximum
16 caractères.
Hystérésis
Le paramètre Hystérésis renseigne sur le niveau d'hystérésis entre le déclenchement et l'arrêt de la
détection de seuil. Par exemple, si l'hystérésis est configurée pour 5 % et que le seuil est défini en tant
que seuil supérieur, une fois que la détection de seuil est déclenchée, la valeur mesurée doit descendre à
95 % du seuil avant que la détection de seuil ne s'arrête. Cette hystérésis permet d'éviter des transitions
AEM-2020 DGC-2020HD
