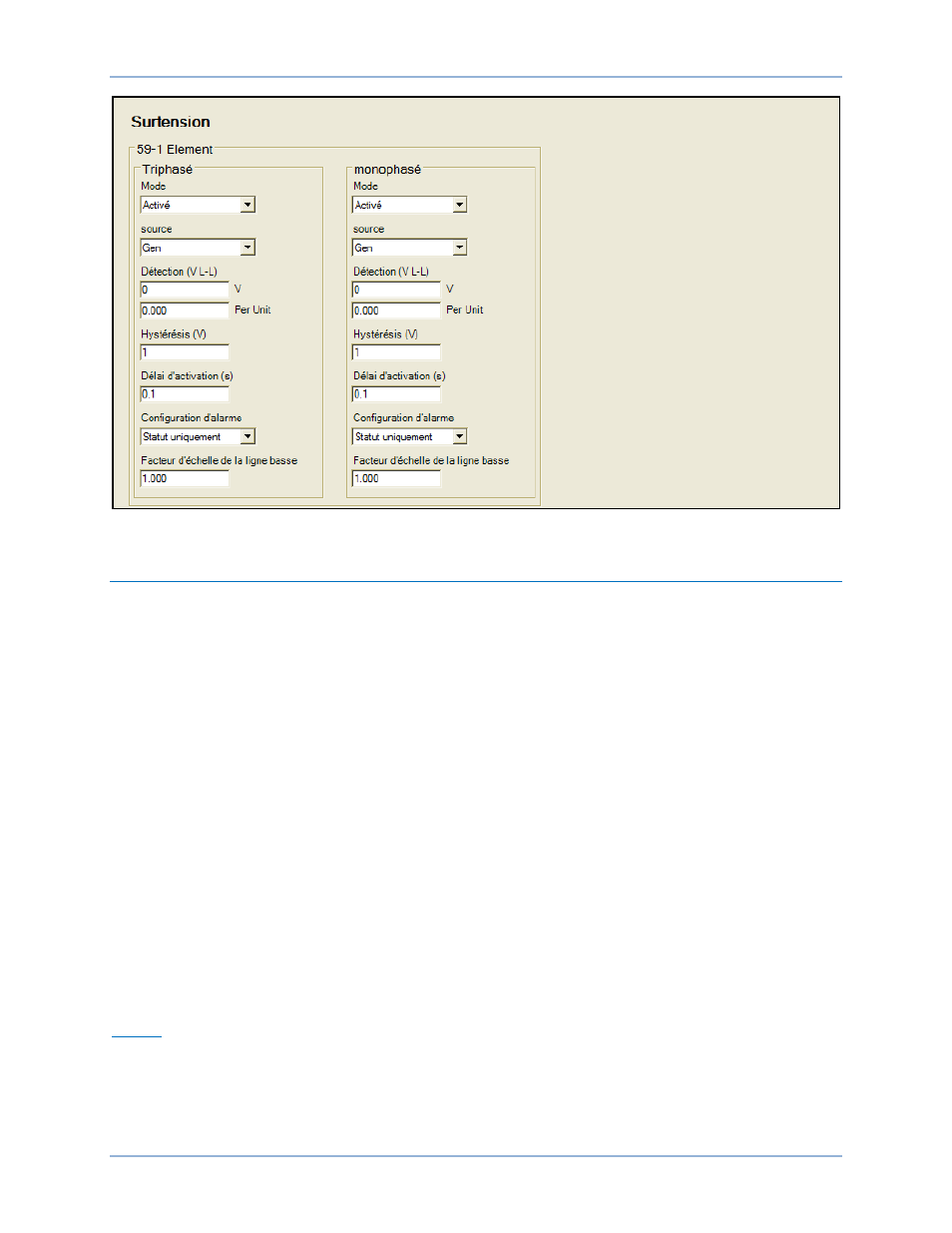

Figure 70. Explorateur des paramètres, Protection générateur, Tension, Surtension
Déséquilibre de tension de phase (47)
Six éléments de protection de déséquilibre de tension de phase (47) surveillent la tension de détection
appliquée au DGC-2020HD. Un élément peut être configuré pour offrir une protection contre les
déséquilibres de tension entre chacune des trois phases. Cet élément est disponible uniquement pour les
styles xxExxxxxx du contrôleur DGC-2020HD.
Les six éléments de protection de déséquilibre de tension de phase, identiques, sont nommés 47-1, 47-2,
47-3, 47-4,
47-5 et 47-6. Les connexions logiques de ces éléments s'effectuent via l'écran BESTlogic™Plus de
BESTCOMSPlus® et leurs paramètres de fonctionnement sont configurés à partir de l'écran des
paramètres Déséquilibre de tension de phase de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection générateur,
Tension, Déséquilibre de phase (47)
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Protection > Groupe de
paramètres x (où x = 0 à 3) > Protection de la tension > Déséquilibre de tension de phase (47)
Fonctionnement de l'élément
Les éléments de déséquilibre de tension de phase offrent une protection de séquence de phase négative
(V2) dans les systèmes triphasés. Plus la tension est déséquilibrée ou la séquence de phase négative,
plus la mesure V2 augmente.
Le paramètre Détection renseigné est basé sur le côté secondaire du transformateur de potentiel (DGC-
2020HD).
Source
Le paramètre Source configure l'élément de déséquilibre de tension de phase pour surveiller les bornes
d'entrée de mesure de l'alternateur ou du bus.
