9469370990 Rev B 183
Valeurs d'entrée
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Entrées, Entrées analogiques à
distance, Entrées AEM #, Valeurs d'entrée AEM #
Chemin d'accès depuis le panneau avant : Mesures > Statut > Entrées > Valeurs d'entrée analogique
à distance > AEM-2020 #

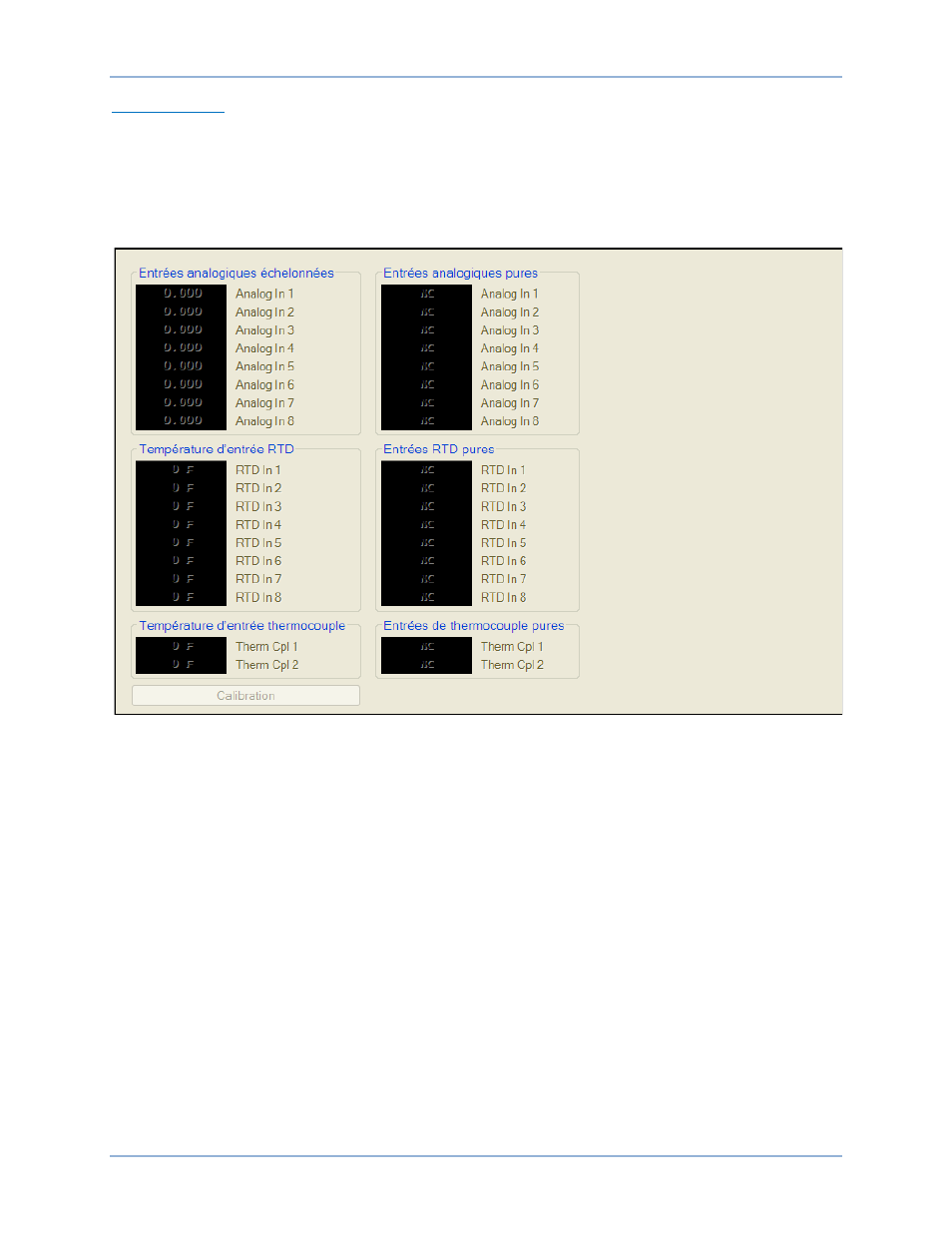

La Figure 105 représente l'écran Valeurs d'entrée de BESTCOMSPlus.
Figure 105. Explorateur des mesures, Entrées, Entrées analogiques à distance, Entrées AEM 1, Valeurs
d'entrée AEM 1
Relais de contrôle logique
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Entrées, Relais de contrôle
logique
Chemin d'accès depuis le panneau avant : Mesures > Statut > Relais de contrôle logique
Cet écran affiche le statut des seize relais de contrôle logique. Une entrée de relais de contrôle logique
est définie sur vrai lorsque l'indicateur correspondant est allumé. Reportez-vous à la Figure 106.
DGC-2020HD Mesures
