9469370990 Rev B 255

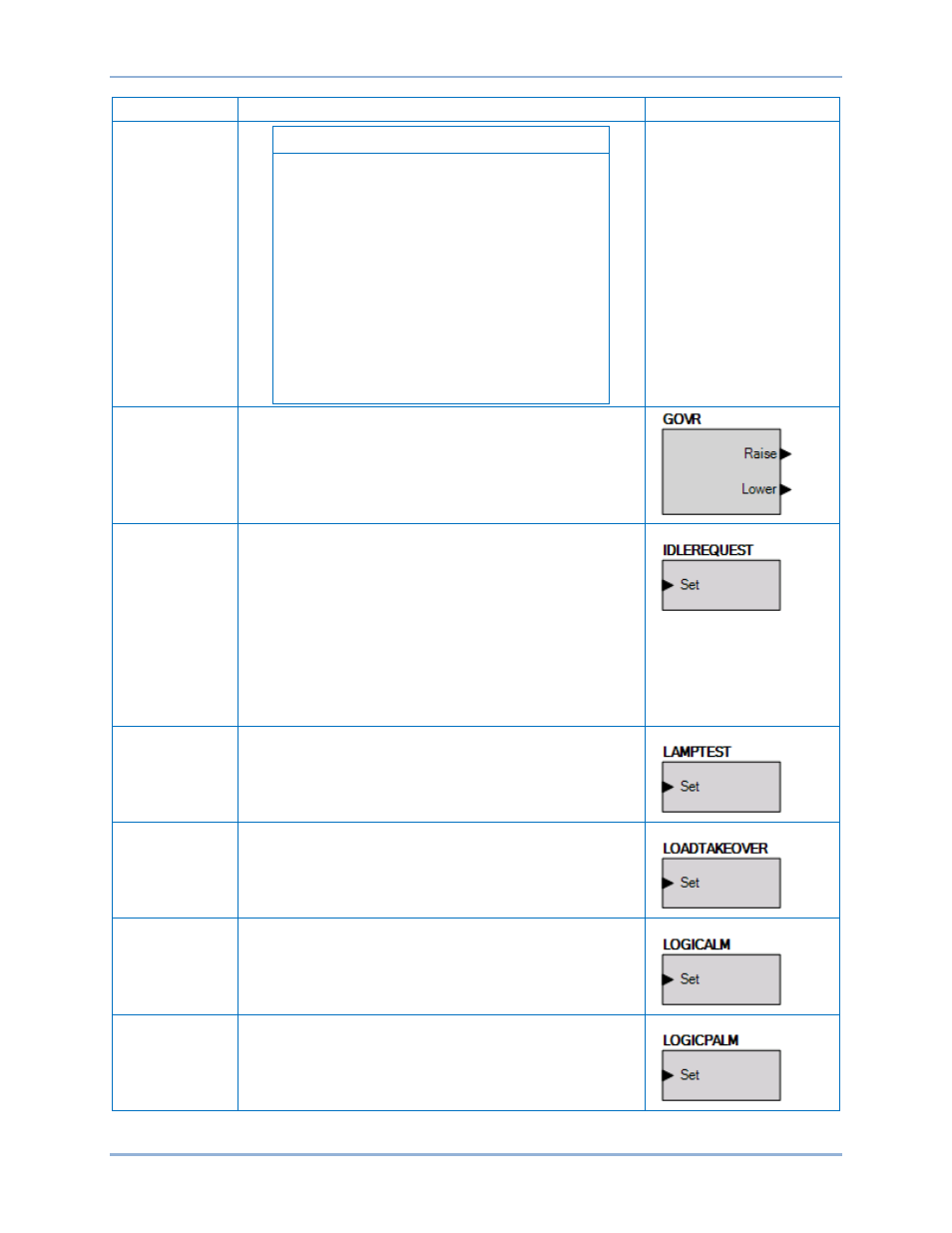

Nom Description Symbole
Note
Lors de l'utilisation du synchroniseur DGC-
2020HD, il est recommandé que les sorties locales
du relais du DGC-2020HD soient utilisées pour les
commandes de fermeture du disjoncteur afin de
minimiser les risques de fermeture en dehors des
angles souhaités.
Si des sorties à distance (CEM-2020) doivent être
utilisées pour les commandes de fermeture du
disjoncteur, il est recommandé d'utiliser un
synchroniseur de type préventif et d'ajuster le
temps d'attente du disjoncteur pour prendre en
compte les délais de sortie possibles du module
CEM-2020 (typiquement 50 ms) afin de pouvoir
réaliser les angles de fermeture souhaités sur le
disjoncteur.
GOV Connexion aux entrées des autres blocs logiques possible. En
cas d'augmentation du régulateur, la sortie Raise est définie
sur vrai. En cas de réduction, la sortie Lower est définie sur
vrai.
Demande de
ralenti
Si l'entrée Set est définie sur vrai, le DGC-2020HD envoie une
demande de ralenti à l'unité ECU sur les moteurs J1939 qui
sont équipés pour recevoir une telle demande. Cette demande
consiste en un bit de commande d'activation et en un
paramètre de vitesse de ralenti (en t/min.). Actuellement, seuls
Volvo et Cummins sont implémentés. Les unités ECU qui
acceptent le paramètre de vitesse de ralenti (en t/min.)
configurent le moteur sur la vitesse demandée (en t/min.). Les
ECU qui acceptent uniquement le bit de commande
d'activation configurent le moteur sur le paramètre de vitesse
de ralenti interne et ignorent la vitesse de ralenti (en t/min.)
demandée par le DGC-2020HD.
Test de lampe
témoin
Le test de lampe témoin est effectué si l'entrée Set est définie
sur vrai. Il est également possible d'effectuer le test de lampe
témoin en appuyant simultanément sur les boutons Up (Haut)
et Down (Bas) du panneau avant du DGC-2020HD.
Reprise de
charge
Si l'entrée Set est définie sur vrai, l'alternateur est forcé de
démarrer, d'assumer la charge et de se déconnecter des
lignes principales dans une transition ouverte.
Alarme logique Si l'entrée Set est définie sur vrai, le DGC-2020HD passe en
condition d'alarme.
Pré-alarme
logique
Si l'entrée Set est définie sur vrai, le DGC-2020HD passe en
condition de pré-alarme.
DGC-2020HD BESTlogic™Plus
