9469370990 Rev B 163
Enclenchement et déclenchement
Lorsque la puissance d'excitation d'un alternateur est perdue, l'alternateur se comporte comme un grand
inducteur car il commence par absorber de grandes quantités de volts ampères réactifs. Pour intervenir,
l'élément 40Q se base sur le principe selon lequel si un alternateur se met à absorber des volts ampères
réactifs en dehors de sa courbe de capacité à l'état d'équilibre, il a probablement perdu son alimentation
d'excitation habituelle. Il compare la puissance réactive et la courbe de réponse 40Q définie par le
paramètre Détection. Lorsque la puissance réactive se trouve à l'intérieur des limites de la plage de
déclenchement 40Q, une minuterie est amorcée et le décompte vers le déclenchement commence.
Reportez-vous à la Figure 84.
La durée de la minuterie est établie par le délai d'activation. Il est recommandé de définir les délais
d'activation pour le déclenchement. L'ajout d'un délai de courte durée permet de s'assurer que les
alarmes erronées pour cause de conditions d'erreur transitoire ou d'oscillation de la puissance du
système seront évitées. La sélection de la valeur « zéro » (0) pour le délai d'activation rend l'élément 40Q
instantané (aucune temporisation intentionnelle).
Si une condition de perte d'excitation persiste pendant toute la durée du paramètre Délai d'activation de
l'élément, la sortie Déclenchement (Trip) de l'élément est définie sur vrai. Dans BESTlogicPlus, la sortie
Trip peut être connectée à d'autres éléments logiques ou à une sortie de relais physique de façon à
signaler une condition et à amorcer une action corrective.
Si la condition d'enclenchement diminue avant expiration du délai d'activation de l'élément, la minuterie
est réinitialisée, aucune action corrective n'est entreprise et l'élément est réarmé en vue d'une nouvelle
perte d'excitation.

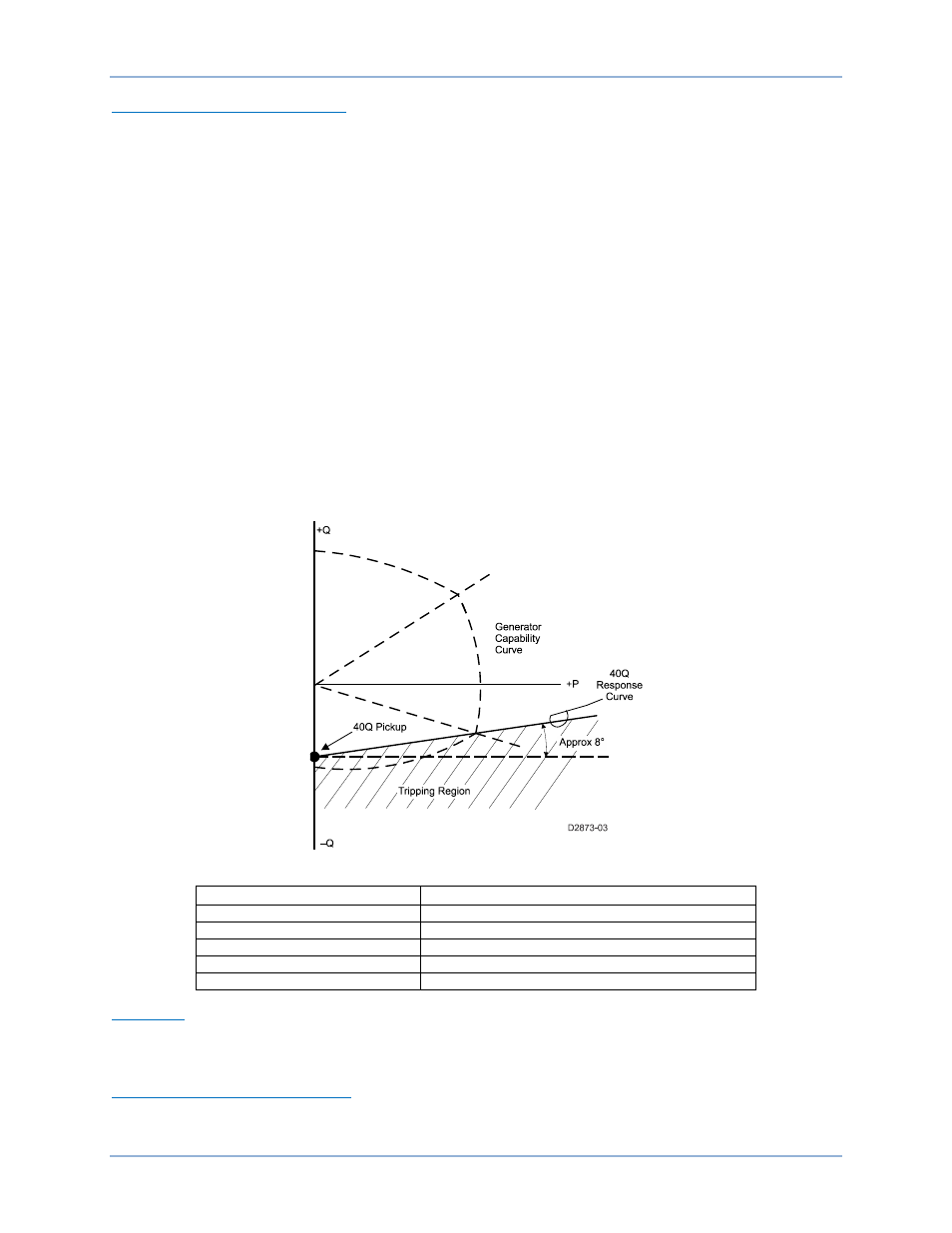

Figure 84. Courbe de capacité de l'alternateur et réponse de l'élément 40Q
English français
Generator Capability Curve Courbe de capacité de l'alternateur
40Q Response Curve Courbe de réponse 40Q
40Q Pickup Enclenchement 40Q
Approx 8° Environ 8°
Tripping Region Plage de déclenchement
Hystérésis
Le paramètre d’hystérésis fonctionne comme une fonction d’abandon de la perte d'excitation en
prévenant d'une commutation trop rapide de la sortie de détection.
Facteur d'échelle de la ligne basse
Le facteur d'échelle de la ligne basse est utilisé pour ajuster automatiquement le paramètre
d'enclenchement de perte d'excitation dans les applications qui peuvent utiliser plusieurs types de
DGC-2020HD Protection de l’alternateur
