260 9469370990 Rev B

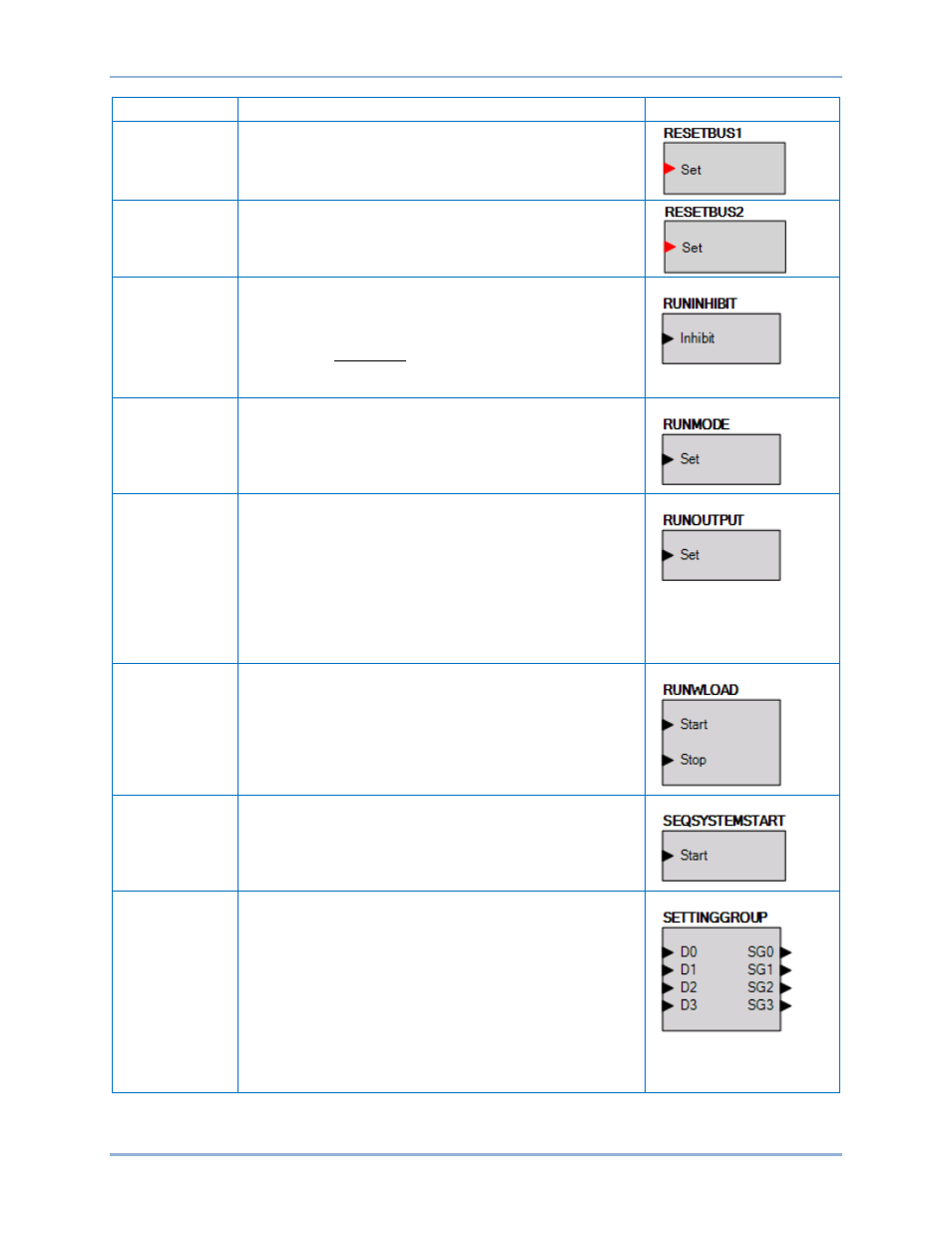

Nom Description Symbole
Réinitialisation
bus 1
Si l'entrée Set est définie sur vrai, tous les éléments de
protection associés uniquement au bus 1 sont réinitialisés.
Réinitialisation
bus 2
Si l'entrée Set est définie sur vrai, tous les éléments de
protection associés uniquement au bus 2 sont réinitialisés.
Inhibition du
fonctionnement
Si l'entrée Inhibit est définie sur vrai, le DGC-2020HD ne peut
faire démarrer et faire fonctionner l'alternateur, même en cas
de condition entraînant normalement le fonctionnement de
l'alternateur. Si cet élément est défini sur faux et qu'il existe
une condition quelconque devant entraîner le fonctionnement
de l'alternateur, le DGC-2020HD fera démarrer et fonctionner
l'alternateur.
Mode Run Si l'entrée Set est définie sur vrai et que le DGC-2020HD est
en mode OFF, le DGC-2020HD passe en mode RUN. Cette
entrée est une entrée pulsée. Elle n'a donc pas besoin d'être
maintenue une fois la commutation dans le mode souhaité
effectuée.
Sortie Run Cet élément est utilisé pour gérer le relais de sortie RUN à
partir de la logique lorsque la configuration de ce relais est
définie sur Programmable. Lorsque la configuration du relais
de sortie RUN est définie sur Programmable, le relais RUN ne
se ferme pas, à moins que la logique ne soit utilisée pour
gérer cet élément. Si la configuration du relais de sortie RUN
est définie sur Prédéfini, le relais RUN se ferme en fonction de
la fonctionnalité de fonctionnement prédéfinie du DGC-
2020HD. En cas de sélection de la fonctionnalité « Prédéfini »,
le relais ne répond pas à cet élément.
Fonctionnement
avec charge
L'entrée Start démarre l'alternateur et ferme le disjoncteur de
l'alternateur. L'entrée Stop arrête l'alternateur et ouvre le
disjoncteur de l'alternateur. Le DGC-2020HD répond à cet
élément logique uniquement lorsqu'il se trouve en mode
AUTO.
Lancement
séquentiel du
système
Si l'entrée Start est définie sur vrai, cet élément démarre un
système de séquence quand aucune machine ne fonctionne.
La première unité d'un système à unités multiples est
démarrée, en fonction du critère de séquençage.
Groupe de
paramètres
Il existe une corrélation directe entre chaque entrée logique et
le groupe de paramètres sélectionné. Ainsi, la validation de
l'entrée D0 sélectionne SG0 (groupe de paramètres 0), la
validation de l'entrée D1 sélectionne SG1 (groupe de
paramètres 1), etc. Le groupe de paramètres actif est
verrouillé une fois que l'entrée est lue. Une impulsion est ainsi
possible. Il n'est pas nécessaire de maintenir l'entrée. Si une
ou plusieurs entrées sont validées en même temps, le groupe
de paramètres numériquement supérieur est activé. Une
impulsion doit être présente pendant environ une seconde
pour que la modification du groupe de paramètres prenne
effet.
BESTlogic™Plus DGC-2020HD
