68 4 Programmation: Principes de base, gestion de fichiers,
aides à la programmation, gestion de palettes

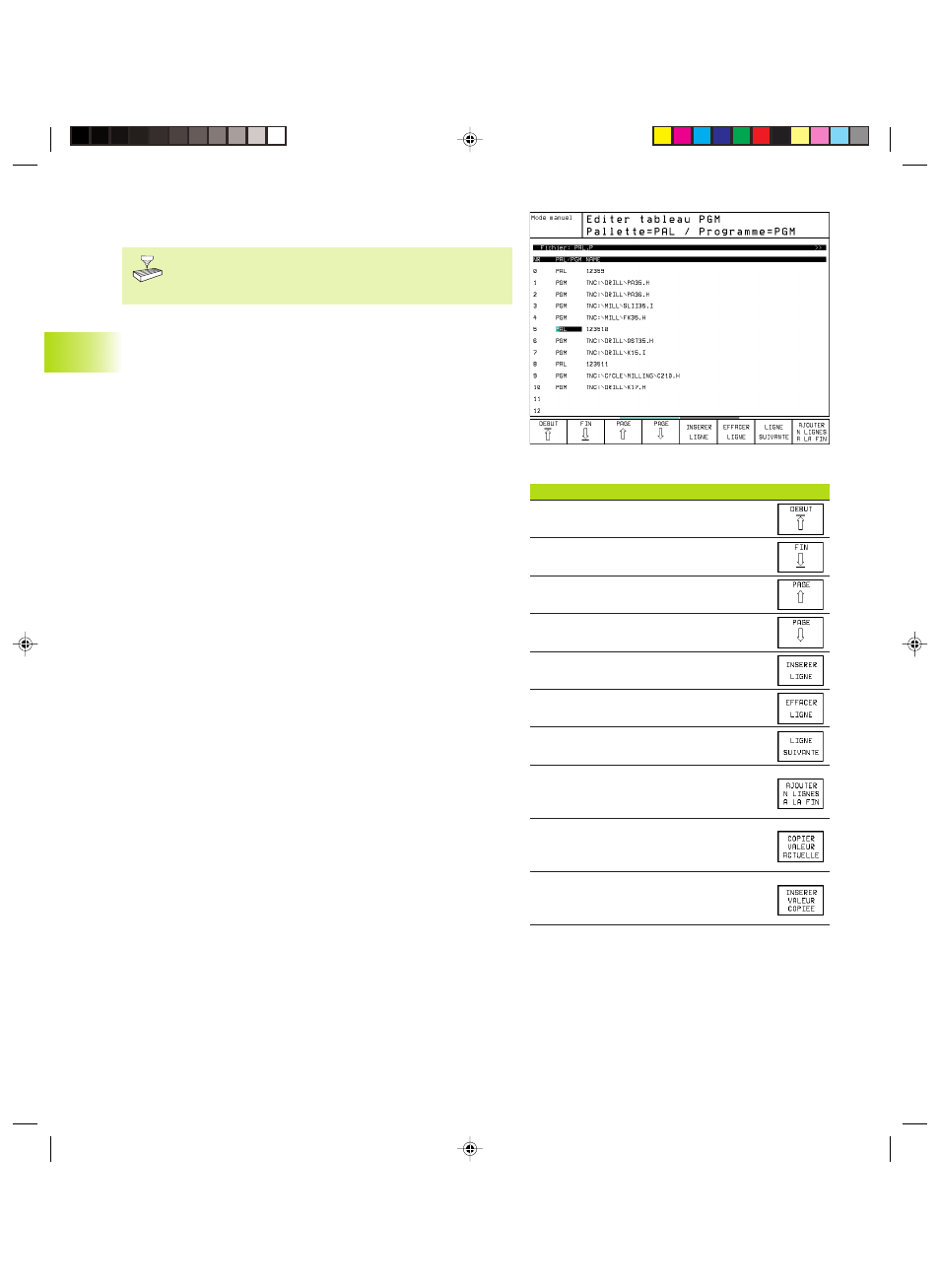

Fonction Softkey
Sélectionner le début du tableau
Sélectionner la fin du tableau
Sélectionner page précédente du tableau
Sélection page suivante du tableau
Insérer ligne en fin de tableau
Effacer ligne en fin de tableau
Sélectionner début de la ligne suivante
Ajouter nombre de lignes
possibles en fin de tableau
Copier le champ sur fond clair
(2ème menu de softkeys)
Insérer le champ copié
(2ème menu de softkeys)
4.12 Gestion de palettes
4.12 Gestion de palettes
La gestion de palettes est une fonction qui dépend de la
machine. Le contenu des fonctions standard est décrit ci-
après. Consultez également le manuel de votre machine.
Les tableaux de palettes sont utilisés sur centres d‘usinage équipés
d‘un changeur de palettes: Pour les différentes palettes, le tableau
de palettes appelle les programmes d‘usinage qui lui appartiennent
et active les décalages de points zéro ou les tableaux de points zéro
correspondants.
Vous pouvez également utiliser les tableaux de palettes pour
exécuter les uns à la suite des autres différents programmes
comportant différents points de référence.
Les tableaux de palettes contiennent les données suivantes:
■ PAL/PGM (introduction impérative): identification de la palette ou
du programme CN (sélectionner avec la touche ENT ou NO ENT).
■ NAME (introduction impérative): nom de la palette ou du
programme. C'est le constructeur de la machine qui définit le
nom des palettes (consulter le manuel de la machine). Les noms
de programmes doivent être mémorisés dans le même
répertoire que celui du tableau de palettes. Sinon, il vous faut
introduire le chemin d'accès complet
■ DATUM (introduction facultative): nom du tableau de points zéro.
Les tableaux de palettes doivent être mémorisés dans le même
répertoire que celui du tableau de palettes. Sinon, il vous faut
introduire le chemin d'accès complet Vous activez les points zéro
à partir du tableau de points zéro dans le programme d'usinage à
l'aide du cycle 7 DECALAGE DU POINT ZERO
■ X, Y, Z (introduction facultative, autres axes possibles): Pour les
noms de palettes, les coordonnées programmées se réfèrent au
point zéro machine. Pour les programmes CN, les coordonnées
programmées se réfèrent au point zéro de palette. Ces données
écrasent le dernier point de référence initialisé en mode Manuel.
Vous pouvez réactiver le dernier point de référence initialisé en
utilisant la fonction auxilaire M104. Avec la touche „Prise en
compte position effective“, la TNC affiche une fenêtre dans
laquelle vous pouvez faire inscrire par la TNC différents points
comme point de référence (cf. page suivante):
