8 Programmation: Cycles
230

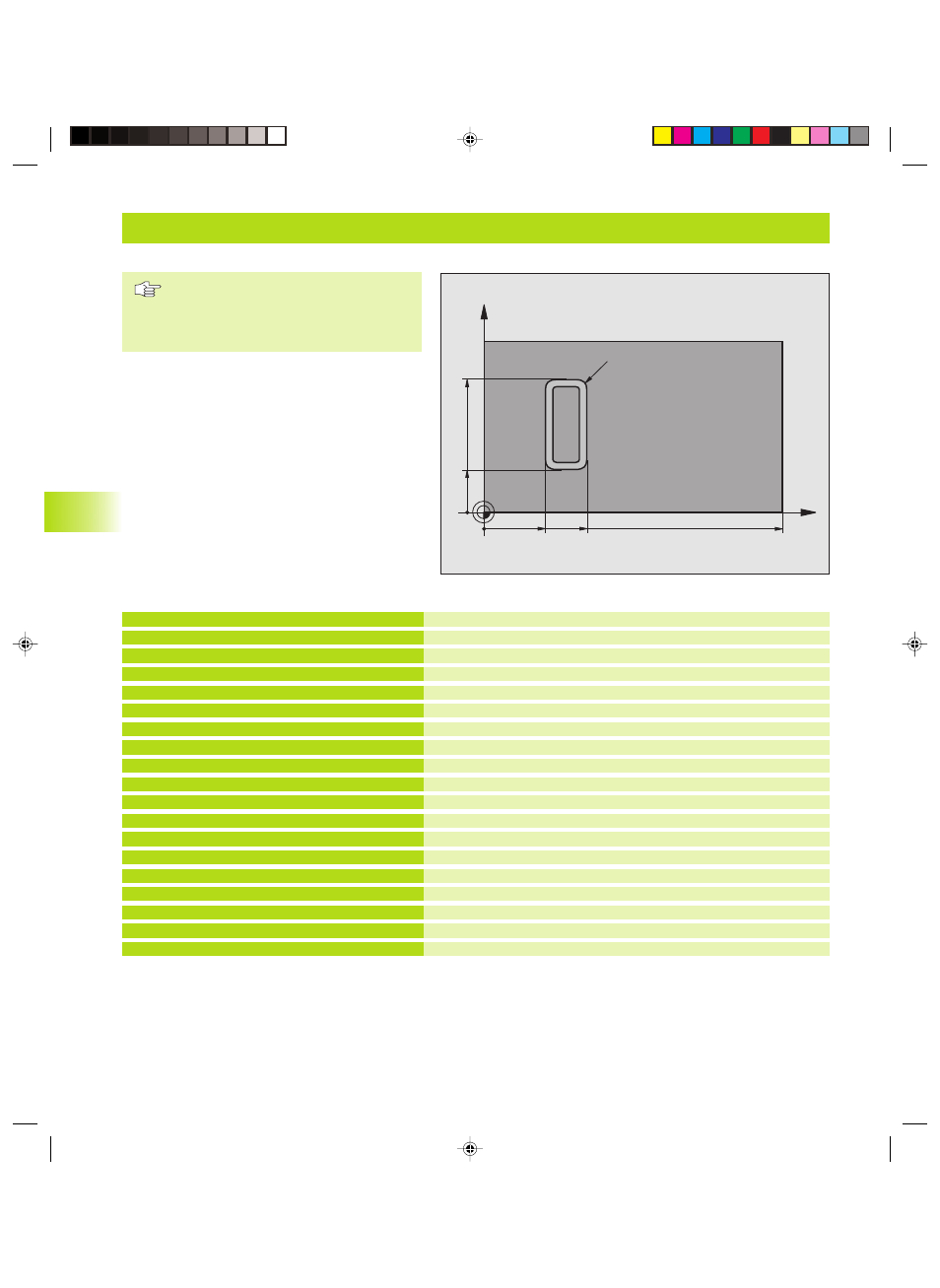

Exemple: Corps d'un cylindre
Définition de l'outil
Appel de l‘outil, axe d‘outil Y
Dégager l‘outil
Positionner l'outil au centre du plateau circulaire
Définir le sous-programme de contour
Définir les paramètres généraux pour l‘usinage
Pré-positionner le plateau circulaire
Appel du cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5
2 TOOL CALL 1 Y S2000
3 L Y+250 R0 FMAX
4 L X+0 R0 FMAX
5 CYCL DEF 14.0 CONTOUR
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 27.0 CORPS DU CYLINDRE
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SUREPAISSEUR LATERALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PERCAGE
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITE DE MESURE
8 L C+0 R0 F MAX M3
9 CYCL CALL
10 L Y+250 R0 F MAX M2
C
Z
157
60
30
20
R7,5
50
Cylindre bridé au centre du plateau
circulaire.
Le point de référence est situé au centre
du plateau circulaire
