HEIDENHAIN TNC 426 (280 474) Manuel d'utilisation
Page 203
187
TNC 426, TNC 430 HEIDENHAIN

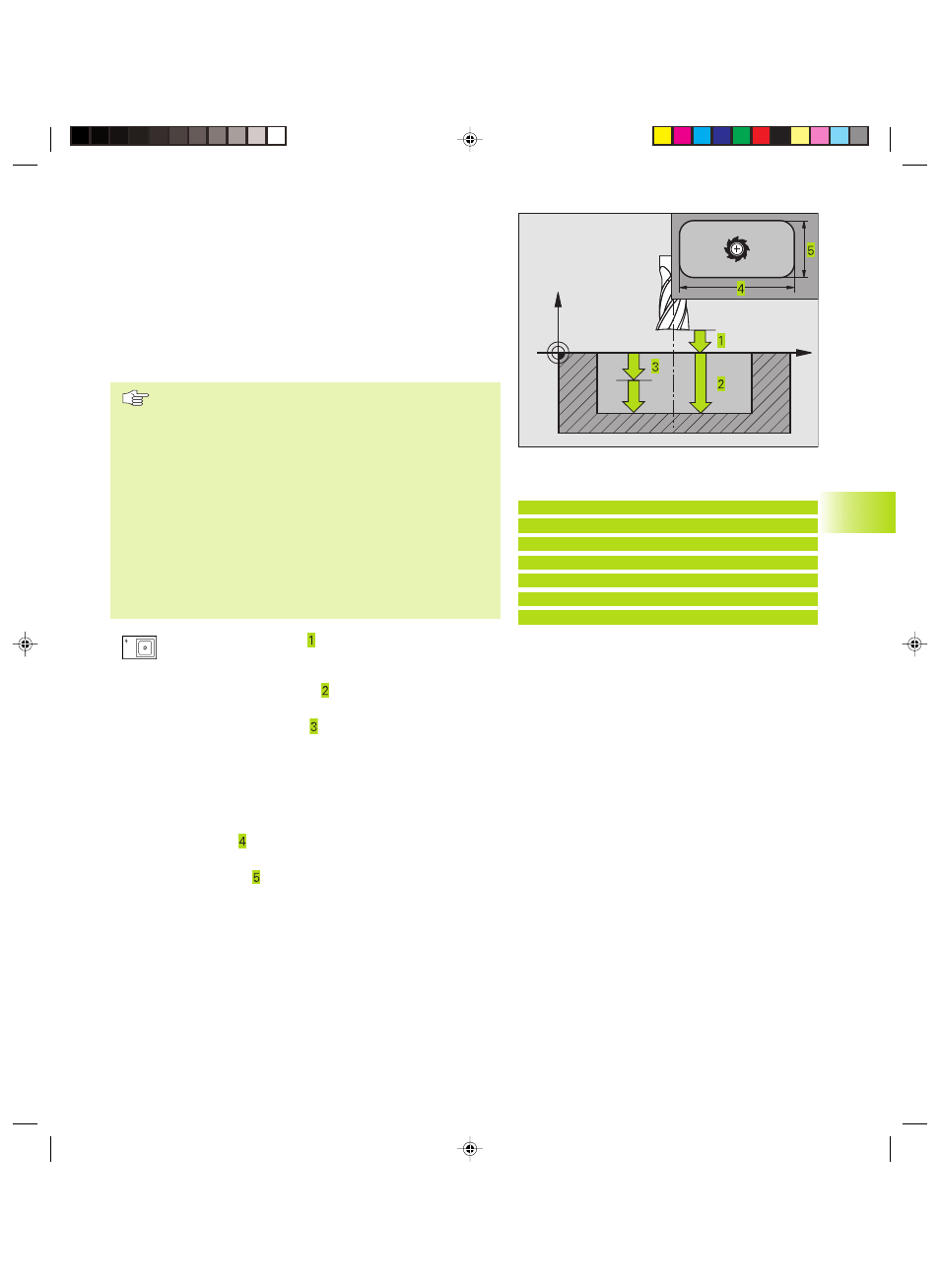

FRAISAGE DE POCHE (cycle 4)
1 L‘outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrés, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 2) jusqu‘à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l‘outil à sa position initiale
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre de la poche) dans le plan d'usinage avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Utiliser une fraise à denture frontale (DIN 844) ou
effectuer un pré-perçage au centre de la poche.
Le 2ème côté doit remplir la condition suivante: 2ème
côté supérieur à [(2 x rayon d'arrondi) + passe latérale k].
ú
Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce
ú
Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■
Prof. de passe égale à la profondeur
■
Prof. de passe supérieure à la profondeur
ú
Avance plongée en profondeur: vitesse de
déplacement de l‘outil lors de la plongée
ú
1er côté : longueur de la poche parallèle à l‘axe
principal du plan d‘usinage
ú
2ème côté : largeur de la poche
ú
Avance F: vitesse de déplacement de l‘outil dans le
plan d‘usinage
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Exemples de séquences CN:
27 CYCL DEF 4.0 FRAISAGE POCHE
28 CYCL DEF 4.1 DIST 2
29 CYCL DEF 4.2 PROF. -20
30 CYCL DEF 4.3 PASSE 5 F100
31 CYCL DEF 4.4 X80
32 CYCL DEF 4.5 Y60
33 CYCL DEF 4.6 F275 DR+ RAYON 5
