8 Programmation: Cycles 172
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur de contre-perçage Q249 (en incrémental):
distance entre l'arête inférieure de la pièce et la base
du contre-perçage Le signe positif réalise un perçage
dans le sens positif de l'axe de broche
ú Epaisseur matériau Q250 (en incrémental): Epaisseur
de la pièce
ú Cote excentrique Q251 (en incrémental): cote
excentrique de l'outil; à relever sur la fiche technique
de l'outil
ú Hauteur de la dent Q252 (en incrémental): distance
entre l'arête inférieure de l'outil et la dent principale; à
relever sur la fiche technique de l'outil
ú Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de la sortie hors de celle-ci, en mm/min.
ú Avance de contre-perçage: Vitesse de déplacement de
l'outil lors du contre-perçage, en mm/min.
ú Temporisation Q255: Temporisation en secondes à la
base du contre-perçage
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú Sens de dégagement (0/1/2/3/4) Q214: définir le sens
suivant lequel la TNC doit décaler l'outil de la valeur de
la cote excentrique (après l'orientation broche);
introduction de 0 interdite
1: Décaler l'outil dans le sens moins de l'axe principal
2: Décaler l'outil dans le sens moins de l'axe auxiliaire
3: Décaler l'outil dans le sens plus de l'axe principal
4: Décaler l'outil dans le sens plus de l'axe auxiliaire
Danger de collision!
Vérifiez où se trouve la pointe de l'outil si vous
programmez une orientation broche sur l'angle que vous
avez introduit dans Q336 (par ex. en mode
Positionnement avec introduction manuelle).
Sélectionnez l'angle de telle manière que la pointe de
l'outil soit parallèle à un axe de coordonnées.
Sélectionnez le sens de dégagement de manière à ce
qu‘il s‘éloigne du bord du trou.
ú Angle pour l'orientation broche Q336 (en absolu):
Angle sur lequel la TNC positionne l'outil avant la
plongée dans le trou et avant le dégagement hors du
trou

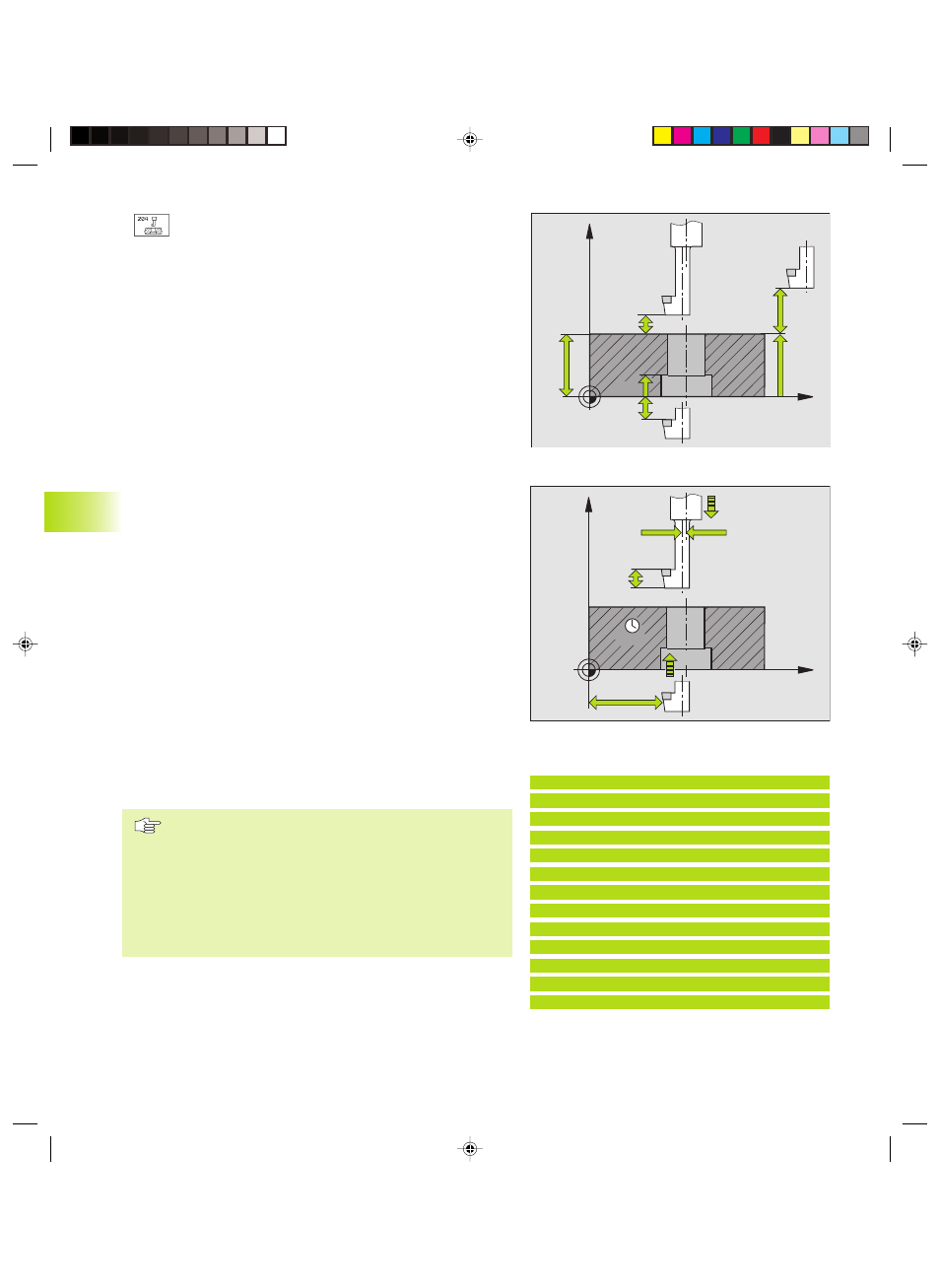

8.2 Cycles de perçage
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
Exemples de séquences CN:
11 CYCL DEF 204 CONTRE PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q249=+5 ;PROFONDEUR CONTRE-PERCAGE
Q250=20
;EPAISSEUR MATERIAU
Q251=3.5 ;COTE EXCENTRIQUE
Q252=15 ;HAUTEUR DE LA DENT
Q253=750 ;AVANCE PRE-POSIT.
Q254=200 ;AVANCE CONTRE-PERCAGE
Q255=0 ;TEMPORISATION
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q214=1 ;SENS DEGAGEMENT
Q336=0 ;ANGLE BROCHE
