217
TNC 426, TNC 430 HEIDENHAIN
X
Z
Q11
Q12

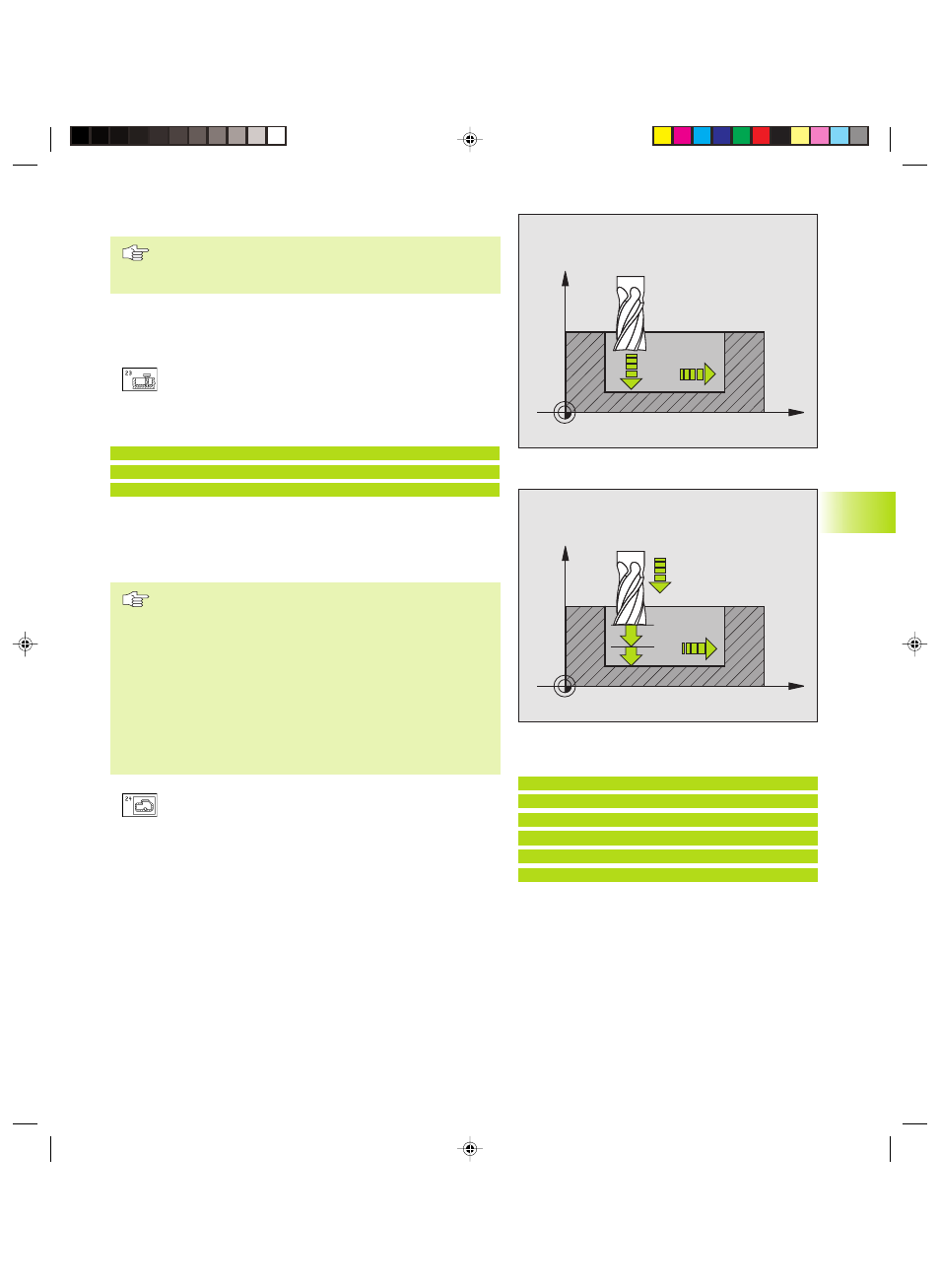

FINITION EN PROFONDEUR (cycle 23)
La TNC détermine automatiquement le point initial pour
la finition. Celui-ci dépend des relations d‘emplacement
à l‘intérieur de la poche.
La TNC déplace l‘outil en douceur (cercle tangentiel vertical) vers la
surface à usiner. L‘outil fraise ensuite ce qui reste après
l‘évidement, soit la valeur de la surépaisseur de finition.
ú
Avance plongée en profondeur Q11: vitesse de
déplacement de l‘outil lors de la plongée
ú
Avance d'évidement Q12: Avance de fraisage
Exemples de séquences CN:
60 CYCL DEF 23.0 FINITION EN PROF.
Q11=100
;AVANCE PLONGEE PROF.
Q12=350
;AVANCE EVIDEMENT
FINITION LATERALE (cycle 24)
La TNC déplace l‘outil sur une trajectoire circulaire tangentielle aux
courtours partiels. Chaque contour partiel sera fini séparément.
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l‘outil d‘évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3,cycle
20) et du rayon de l‘outil d‘évidement.
Si vous exécutez le cycle 14 sans avoir avant évidé avec
le cycle 22, le calcul indiqué plus haut reste valable; le
rayon de l‘outil d‘évidement a alors la valeur „0“.
La TNC détermine automatiquement le point initial pour
la finition. Celui-ci dépend des relations d‘emplacement
à l‘intérieur de la poche.
ú
Sens de rotation ? Sens horaire = –1 Q9:
Sens de l'usinage:
+1: rotation sens anti-horaire
–1: rotation sens horaire
ú
Profondeur de passe Q10 (en incrémental): Distance
parcourue par l‘outil en une passe
ú
Avance plongée en profondeur Q11: Avance de
plongée
ú
Avance d'évidement Q12: Avance de fraisage
ú
Surép. finition latérale Q14 (en incrémental):
surépaisseur pour finition répétée; le dernier résidu
de finition est évidé si vous avez programmé Q14 = 0
X
Z
Q11
Q12
Q10
Exemples de séquences CN:
61 CYCL DEF 24.0 FINITION LATERALE
Q9=+1
;SENS DE ROTATION
Q10=+5
;PROFONDEUR DE PASSE
Q11=100
;AVANCE PLONGEE PROF.
Q12=350
;AVANCE EVIDEMENT
Q14=+0
;SUREPAISSEUR LATERALE
8.5 Cycles SL
