199 TNC 426, TNC 430 HEIDENHAIN
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Q200
Q207
Q202
Q203
Q204
Q201

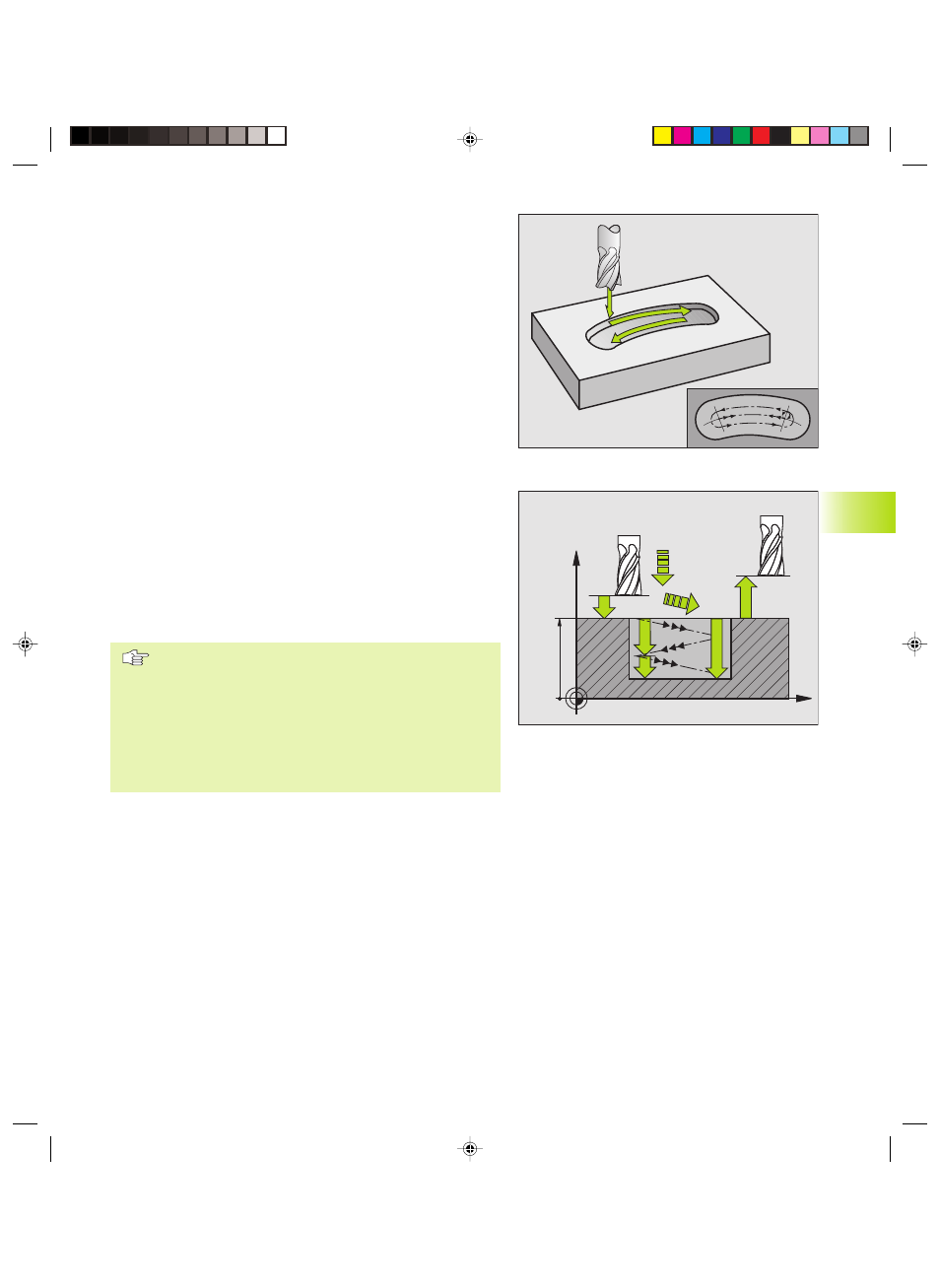

RAINURE CIRCULAIRE (trou oblong) avec plongée
pendulaire (cycle 211)
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche à la 2ème
distance d'approche, puis au centre du cercle de droite. Partant
de là, la TNC positionne l'outil à la distance d'approche
programmée au-dessus de la surface de la pièce
2 L'outil se déplace avec avance de fraisage sur la surface de la
pièce; partant de là, la fraise se déplace – en plongeant
obliquement dans la matière – vers l'autre extrêmité de la rainure
3 En plongeant à nouveau obliquement, l‘outil retourne ensuite au
point initial; ce processus (2 à 3) est répété jusqu‘à ce que la
profondeur de fraisage programmée soit atteinte
4 Ayant atteint la profondeur de fraisage, la TNC déplace l'outil pour
le surfaçage à l'autre extrêmité de la rainure
Finition
5 Partant du centre de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3) et en plusieurs passes si
elles ont été programmées. Pour l'opération de finition, le point
initial est au centre du cercle de droite.
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
7 Pour terminer, l‘outil retourne en rapide FMAX à la distance
d'approche et – si celle-ci est programmée – à la 2ème distance
d'approche
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à Larg.
rainure ni inférieur à 1/3 de Larg. rainure
Le diamètre de la fraise doit être inférieur à la moitié de
la longueur de la rainure: Sinon la TNC ne peut pas
effectuer de plongée pendulaire.
