8 Programmation: Cycles 226

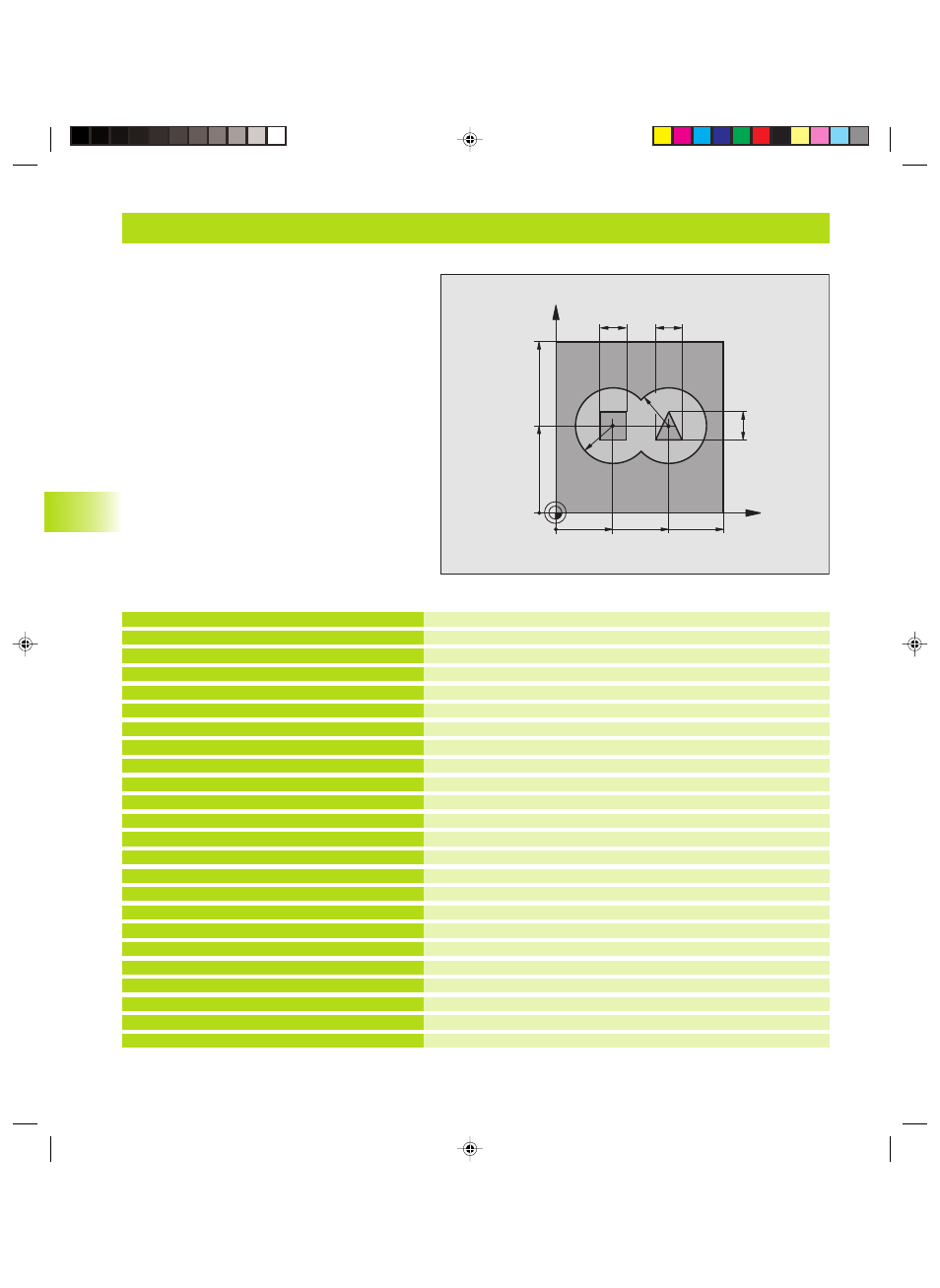

Exemple: Pré-perçage, ébauche et finition de contours superposés
Définition de la pièce brute
Définition d‘outil pour le foret
Définition de l‘outil d‘ébauche/de finition
Appel d‘outil pour le foret
Dégager l‘outil
Définir les sous-programmes de contour
Définir les paramètres généraux pour l‘usinage
Définition du cycle de pré-perçage
Appel du cycle de pré-perçage
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+6
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 CONTOUR
8 CYCL DEF 14.1 LABEL CONTOUR 1 /2 /3 /4
9 CYCL DEF 20.0 DONNEES DU CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;CHEMIN DE RECOUVREMENT
Q3=+0,5 ;SUREPAISSEUR LATERALE
Q4=+0,5 ;SUREP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SECURITE
Q8=0,1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
10 CYCL DEF 21.0 PREPERCAGE
Q10=5 ;PROFONDEUR DE PASSE
Q11=250 ;AVANCE PERCAGE
Q13=2 ;OUTIL D'EVIDEMENT
11 CYCL CALL M3
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.5 Cycles SL
Kkap8.pm6 28.06.2006, 11:25 226
