107 TNC 426, TNC 430 HEIDENHAIN
Les coordonnées peuvent être introduites en absolu ou en
incrémental, en coordonnées cartésiennes ou polaires.
Dans le positionnement de la position effective au point auxiliaire
P
H
, la TNC ne contrôle pas si le contour programmé risque d‘être
endommagé. Vérifiez-le à l‘aide du graphisme de test!
A l‘approche du contour, l‘espace séparant le point initial P
S
du
premier point du contour P
A
doit être assez important pour que
l‘avance d‘usinage programmée puisse être atteinte.
De la position effective au point auxiliaire P
H
, la TNC se déplace
suivant la dernière avance programmée.
Correction de rayon
Programmez la correction de rayon en même temps que le premier
point du contour P
A
dans la séquence APPR. Les séquences DEP
annulent automatiquement la correction de rayon!
Approche sans correction de rayon: si l‘on programme R0 dans la
séquence APPR, la TNC guide l‘outil comme elle le ferait d‘un outil
avec R = 0 mm et correction de rayon RR! Ainsi les fonctions APPR/
DEP LN et APPR/DEP CT définissent le sens suivant lequel la TNC
déplace l‘outil vers le contour ou en quittant celui-ci.

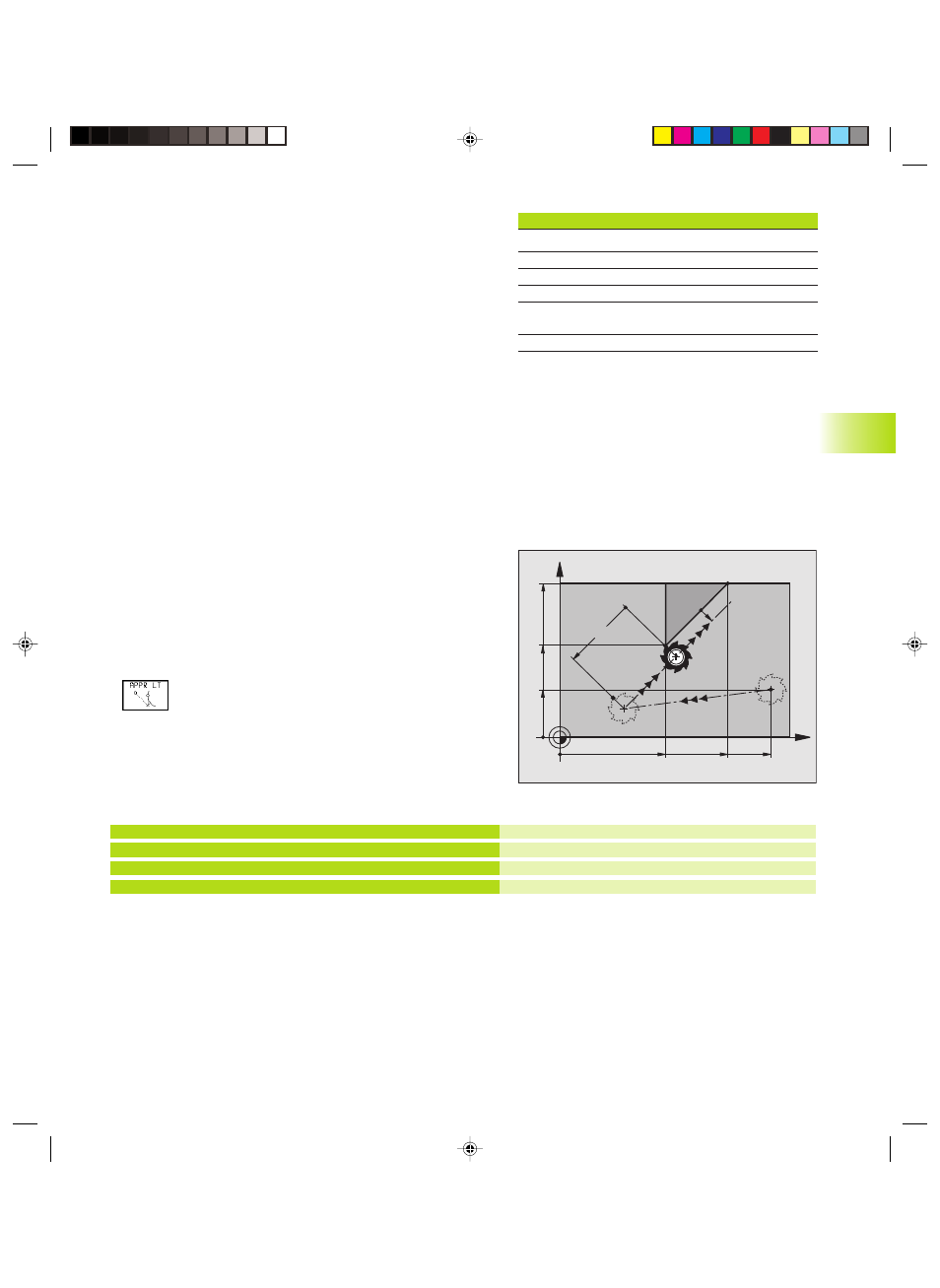

Approche par une droite
avec raccordement tangentiel: APPR LT
La TNC guide l‘outil sur une droite allant du point initial P
S
jusqu‘à
un point auxiliaire P
H
. Partant de là, il aborde le premier point du
contour P
A
en suivant une droite tangentielle. Le point auxiliaire P
H
se situe à une distance LEN du premier point du contour P
A
.
ú Fonction de contournage au choix: aborder le point initial P
S
ú Ouvrir le dialogue avec la touche APPR/DEP et la
softkey APPR LT:
ú Coordonnées du premier point du contour P
A
ú LEN: Distance entre le point auxiliaire P
H
et le premier
point du contour P
A
ú Correction de rayon pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
9 L X+35 Y+35
10 L ...
Raccourci Signification
APPR angl. APPRoach = approche
DEP angl. DEParture = départ
L angl. Line = droite
C angl. Circle = cercle
T tangentiel (transition lisse,
continue)
N Normale (perpendiculaire)
Aborder P
S
sans correction de rayon
P
A
avec corr. rayon. RR, distance P
H
à P
A
: LEN=15
Point final du premier élément du contour
Elément de contour suivant
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
6.3
Appr
oc
he et sor
tie du cont
our
