90 5 Programmation: Outils
Utilisation d'autres outils: Valeurs Delta
Si vous utilisez des outils de dimensions différentes de celles des
outils prévus à l‘origine, introduisez la différence des longueurs et
rayons comme valeurs Delta dans le tableau d‘outils ou dans l'appel
d'outil TOOL CALL:
■ Valeur Delta positive DL, DR, DR2
Les cotes de l‘outil sont supérieures à celles de l‘outil d‘origine
(surépaisseur)
■ Valeur Delta négative DL, DR, DR2
Les cotes de l‘outil sont inférieures à celles de l‘outil d‘origine
(réduction d‘épaisseur)
La TNC corrige alors la position de l'outil en fonction de la somme
des valeurs Delta du tableau d'outil et de l'appel d'outil.
Correction 3D sans orientation d'outil
La TNC décale l'outil dans le sens des normales de surface, en
fonction de la somme des valeurs Delta (tableau d'outils et TOOL
CALL).
Format de séquence avec normales de surface
LN X+31,737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ–0,8764339 F1000 M3
LN Droite avec correction 3D
X, Y, Z Coordonnées corrigées du point final de la droite
NX, NY, NZ Composantes des normales de surface
F Avance
M Fonction auxiliaire
Vous pouvez introduire et modifier l'avance F et la fonction
auxiliaire M en mode Mémorisation de programme.
Les coordonnées du point final de la droite et les composantes des
normales de surface sont à calculer par le système CAO.

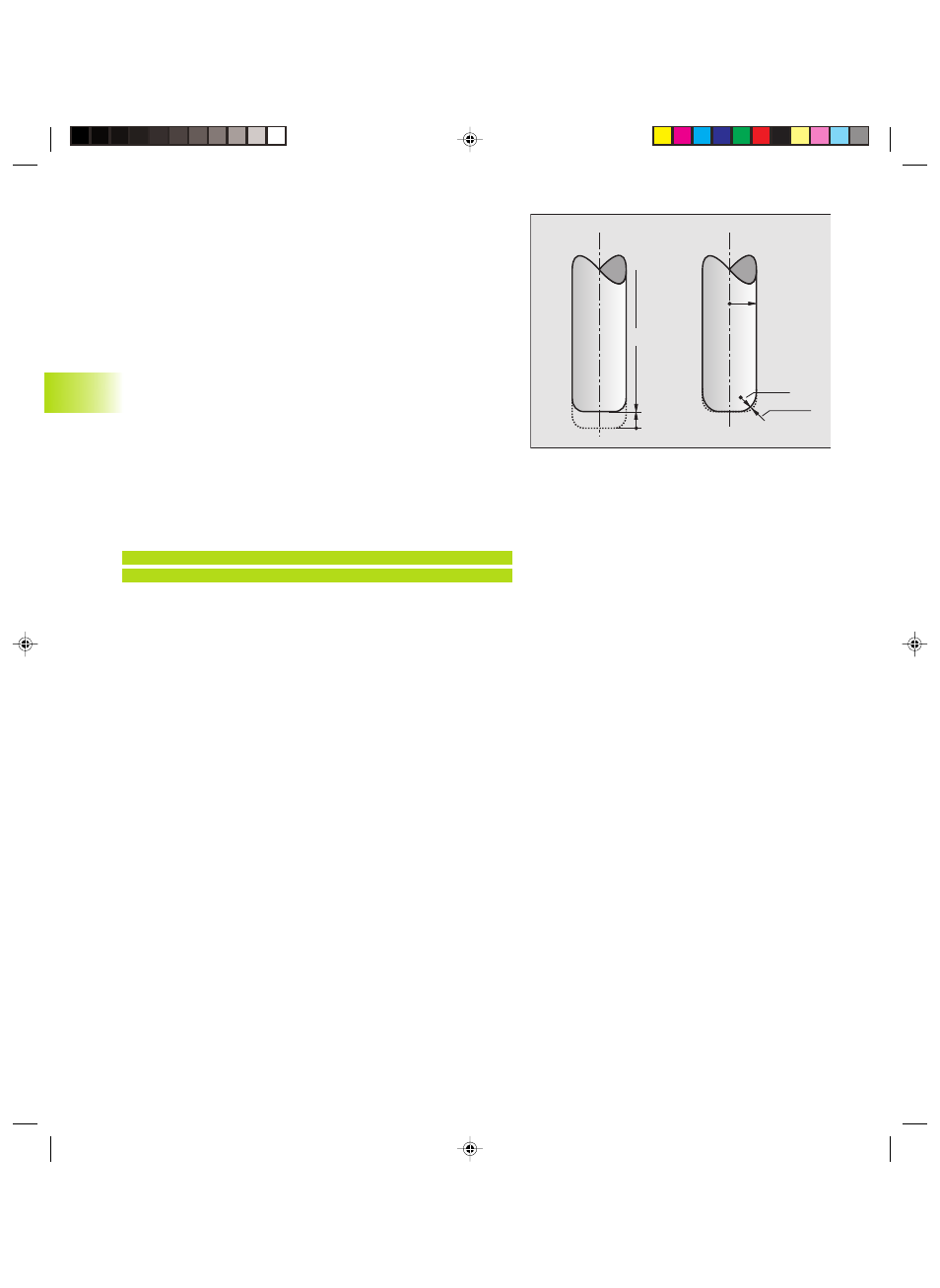

DL>0
L
R
DR2>0
R2
5.4 Cor
rection d‘
outil tr
i-dimensionnelle
