8 Programmation: Cycles 170
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du foret)
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/min.
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■ Prof. de passe égale à la profondeur
■ Prof. de passe supérieure à la profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú Temporisation en haut Q210: durée en secondes de
rotation à vide de l‘outil à la distance d'approche après
que la TNC l'ait rétracté du trou pour le débridage.
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú Valeur de réduction Q212 (en incrémental): après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur
ú Nb brise copeaux avant retrait Q213: nombre de brise-
copeaux avant que la TNC ne rétracte l‘outil hors du
trou pour le débrider. Pour briser les copeaux, la TNC
rétracte l‘outil chaque fois de la valeur de retrait Q256
ú Profondeur de passe min. Q205 (en incrémental): si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
ú Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou
ú Avance de retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec avance Q206
ú Retrait brise-copeaux Q256 (en incrémental): Valeur
pour le retrait de l'outil lors du brise-copeaux

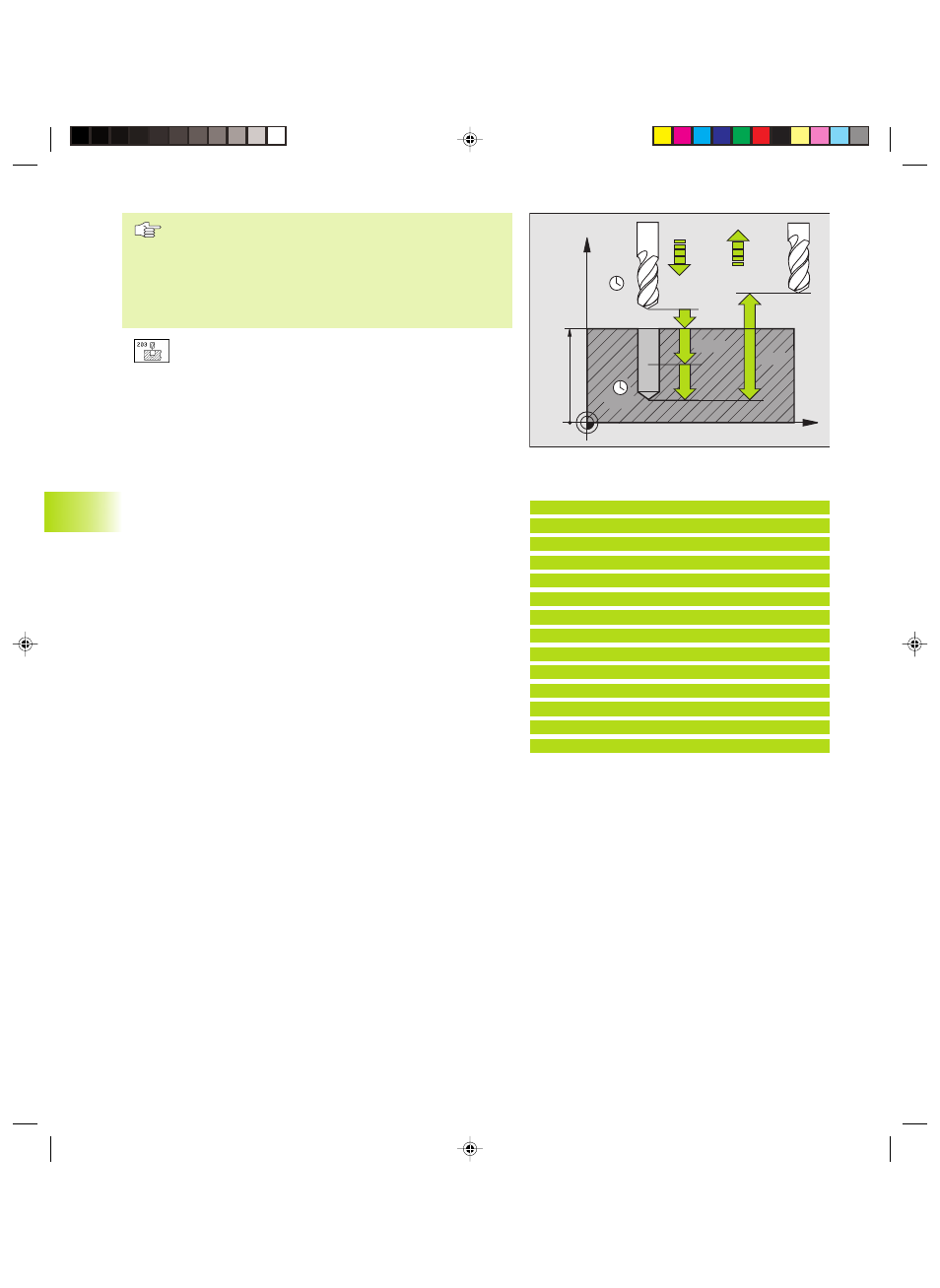

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Cycles de perçage
Exemples de séquences CN:
10 CYCL DEF 203 PERCAGE UNIVERSEL
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q212=0.2 ;VALEUR REDUCTION
Q213=3 ;BRISE-COPEAUX
Q205=3 ;PROF. PASSE MIN.
Q211=0.25 ;TEMPO. AU FOND
Q208=500 ;AVANCE RETRAIT
Q256=0.2 ;RETR. AVEC BRISE-COPEAUX
