TNC 426, TNC 430 HEIDENHAIN 277
La TNC affiche les séquences de programme suivantes:
16 FN0: Q5 = +10
17 FN3: Q12 = +Q5 * +7
10.4 Fonctions angulaires
(trigonométrie)

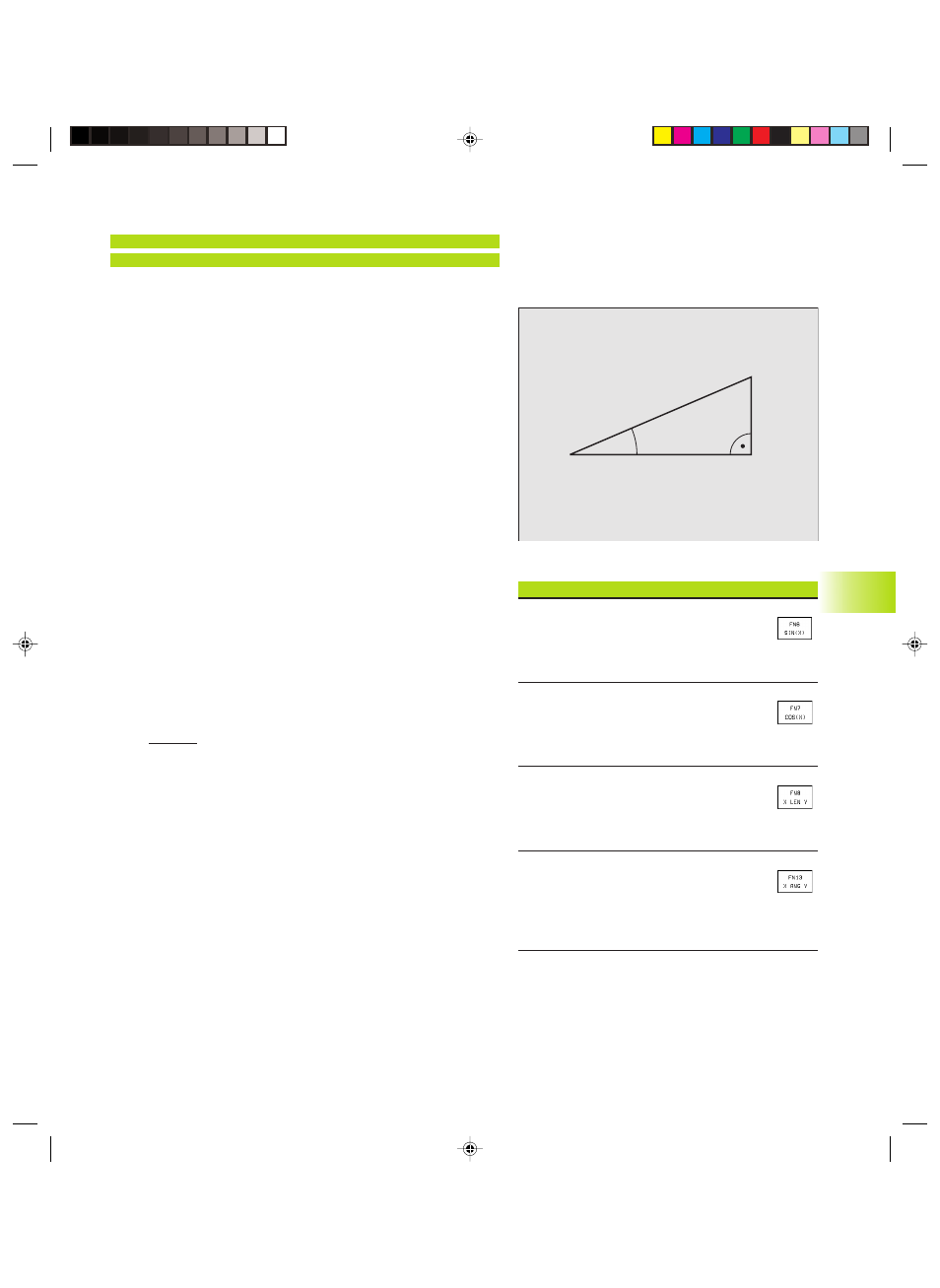

Sinus, cosinus et tangente correspondent aux rapports entre les
côtés d‘un triangle rectangle. On a:
Sinus: sin
α
= a / c
Cosinus: cos α = b / c
Tangente: tan
α
= a / b = sin
α
/ cos
α
Composantes
■ c est le côté opposé à l‘angle droit
■ a est le côté opposé à l‘angle a
■ b est le troisième côté
La TNC peut calculer l‘angle à partir de la tangente:
α = arctan α = arctan (a / b) = arctan (sin α / cos α )
Exemple:
a = 10 mm
b = 10 mm
α
= arctan (a / b) = arctan 1 = 45°
De plus, on a:
a 2 + b 2 = c 2 (avec a 2 = a x a)
c = √ (a 2 + b 2 )
Programmer les fonctions angulaires
Les fonctions angulaires apparaissent lorsque l‘on appuye sur la
softkey TRIGONOMETRIE. La TNC affiche les softkeys du tableau de
droite.
Programmation: comparer „Exemple de programmation pour
les calculs de base“.
b
c
a
α
Fonction Softkey
FN6: SINUS
Ex. FN6: Q20 = SIN–Q5
Définir le sinus d‘un angle
en degrés (°) et l‘affecter
FN7: COSINUS
Ex. FN7: Q21 = COS–Q5
Définir le cosinus d'un angle en degrés (°) et
l‘affecter
FN8: RACINE DE SOMME DE CARRES
Ex. FN8: Q10 = +5 LEN +4
Définir la différence de deux valeurs
et l‘affecter
FN13: ANGLE
Ex. FN13: Q20 = +10 ANG–Q1
Définir l‘angle avec arctan à partir
de deux côtés ou sin et cos de
l‘angle (0 < angle < 360°) et l‘affecter
1
0.4 F
onctions angulair
es (tr
ig
onométr
ie)
