105 TNC 426, TNC 430 HEIDENHAIN
Pré-positionnement
Au début d‘un programme d‘usinage, pré-positionnez l‘outil de
manière à éviter que l‘outil et la pièce ne soient endommagés.
Elaboration de séquences de programme à l‘aide des touches de
contournage
A l‘aide des touches de fonctions de contournage, vous ouvrez le
dialogue conversationnel en Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l‘intérieur du
programme d‘usinage.

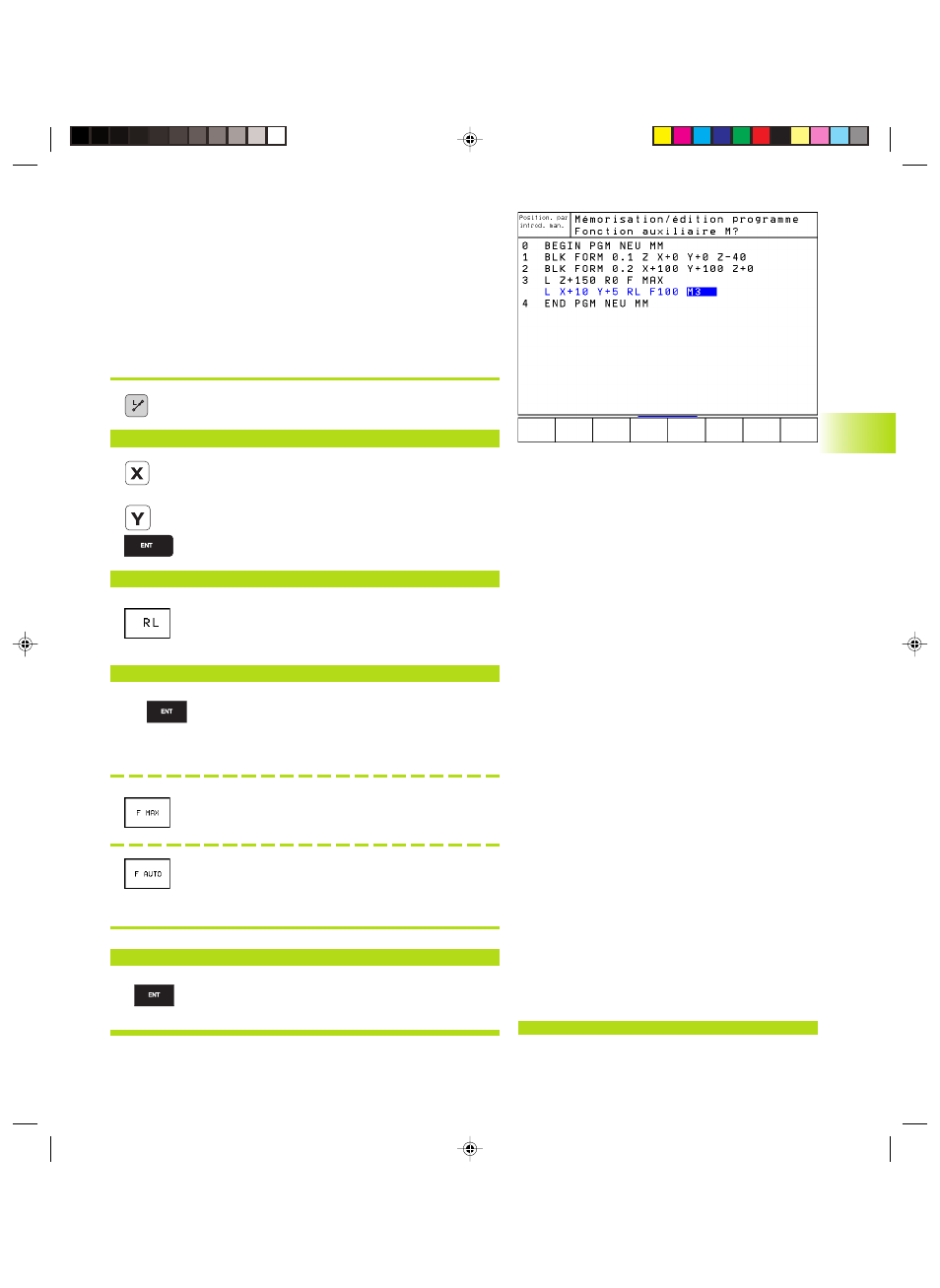

Exemple – Programmation d‘une droite:
Ouvrir le dialogue de programmation: Ex. Droite
Coordonnées ?
<
10 Introduire les coordonnées du point final de la
droite
5
Corr. rayon: RL/RR/Pas de corr.:?
<
Sélectionner la correction de rayon: Ex. appuyer
sur la softkey RL; l‘outil se déplace à gauche du
contour
Avance F=? / F MAX = ENT
<
100 introduire l'avance et valider avec
la touche ENT: ex. 100 mm/min. Avec la
programmation INCH: L'introduction de 100
correspond à l'avance de 10 pouces/min.
se déplacer en rapide: appuyer sur la softkey
FMAX, ou
se déplacer avec calcul automatique de l'avance
(tableaux de données de coupe): appuyer sur la
softkey FAUTO
Fonction auxiliaire M ?
<
3 Introduire la fonction auxiliaire, par ex. M3 et
fermer le dialogue avec la touche ENT
6.2 Pr
incipes des f
onctions de cont
our
nag
e
Le programme d‘usinage affiche la ligne:
L X+10 Y+5 RL F100 M3
