165
TNC 426, TNC 430 HEIDENHAIN

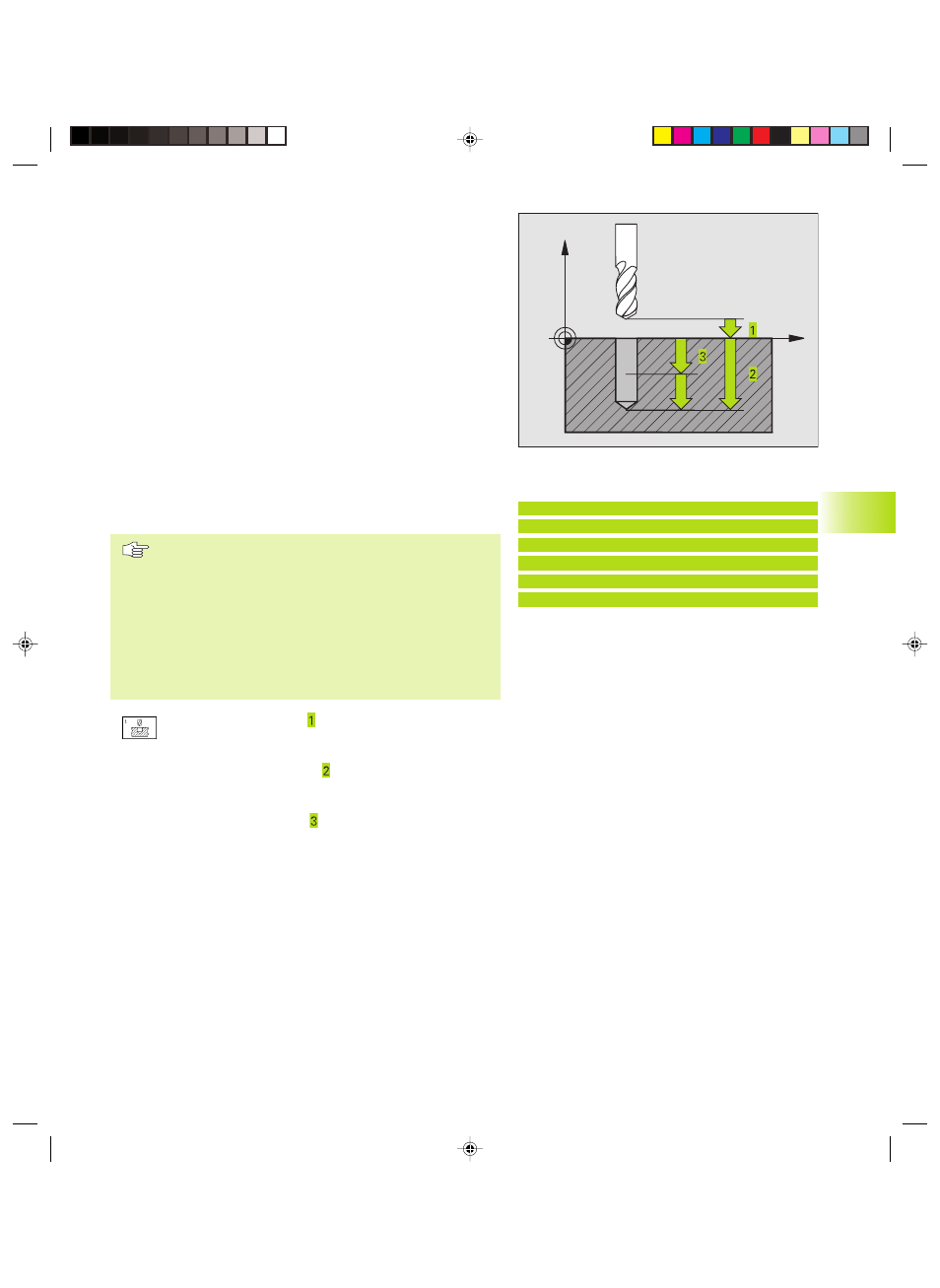

PERCAGE PROFOND (cycle 1)
1 Suivant l'avance F programmée, l'outil perce de la position
actuelle jusqu‘à la première profondeur de passe
2 La TNC rétracte l‘outil en avance rapide FMAX, puis le déplace à
nouveau à la première profondeur de passe en tenant compte de
la distance de sécurité t.
3 La commande calcule automatiquement la distance de sécurité:
■
Profondeur de perçage jusqu‘à 30 mm: t = 0,6 mm
■
Profondeur de perçage > 30 mm: t = profondeur perçage/50
Distance de sécurité max.: 7 mm
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (1 à 4) jusqu‘à ce que l‘outil ait atteint
la profondeur de perçage programmée
6 Une fois l‘outil rendu au fond du trou, la TNC le rétracte avec
FMAX à sa position initiale après avoir effectué une temporisation
pour brise-copeaux.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) du plan d‘usinage avec correction
de rayon R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
ú
Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce
ú
Profondeur de perçage (en incrémental): distance
entre la surface de la pièce et le fond du trou (pointe
cônique du foret)
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L‘outil se déplace
en une passe à la profondeur de perçage lorsque:
■
Profondeur de passe = profondeur de perçage
■
Profondeur de passe > profondeur de perçage
La profondeur de perçage n'est pas forcément un
multiple de la profondeur de passe
ú
Temporisation en secondes: durée de rotation à vide
de l'outil au fond du trou pour briser les copeaux
ú
Avance F: Vitesse de déplacement de l'outil lors du
perçage, en mm/min.
8.2 Cycles de perçage
X
Z
Exemples de séquences CN:
1 CYCL DEF 1.0 PERCAGE PROFOND
2 CYCL DEF 1.1 DIST 2
3 CYCL DEF 1.2 PROF. -20
4 CYCL DEF 1.3 PASSE 5
5 CYCL DEF 1.4 TEMP. 0
6 CYCL DEF 1.5 F500
