233 TNC 426, TNC 430 HEIDENHAIN

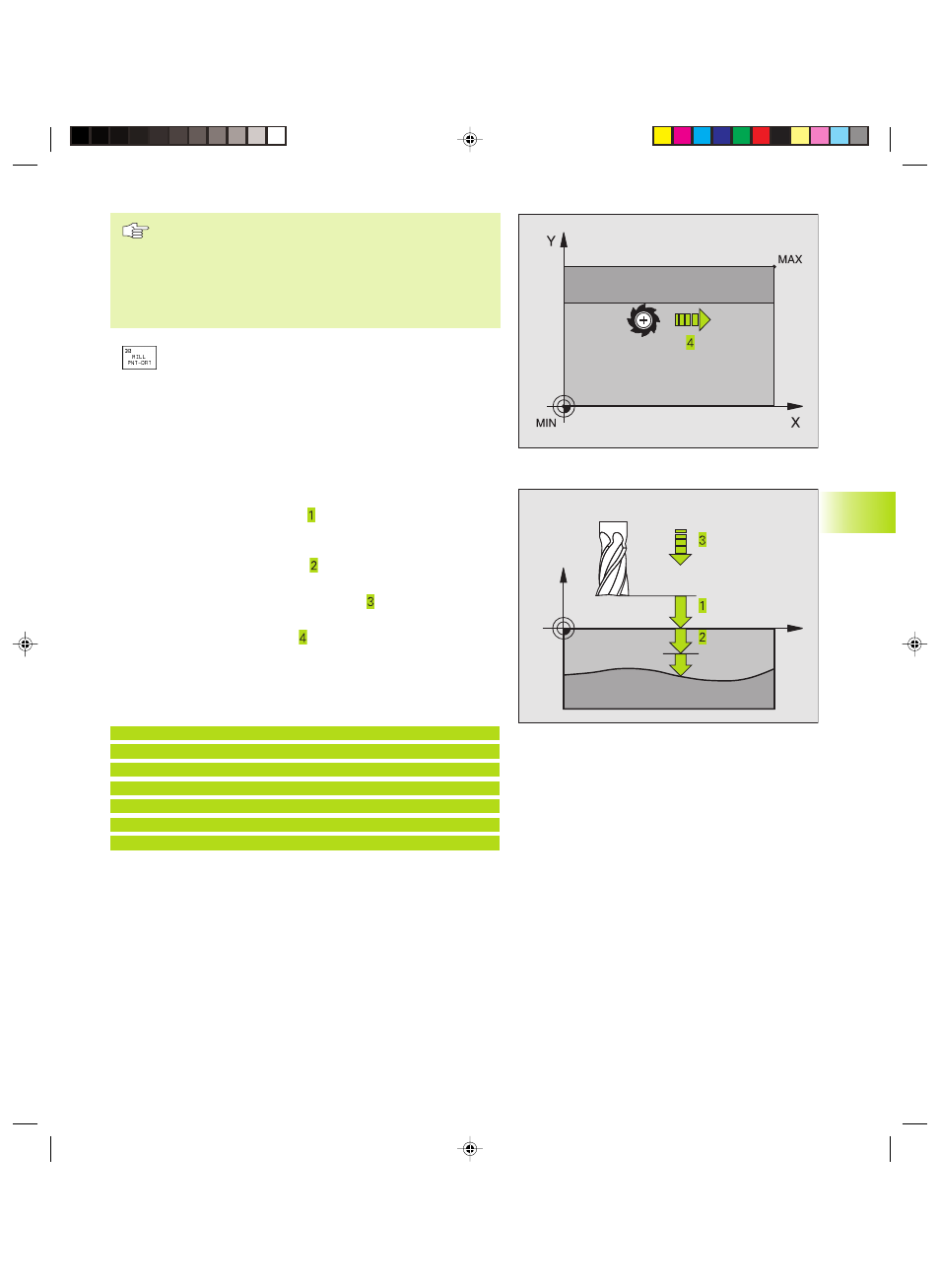

Remarques avant que vous ne programmiez
A l‘aide du cycle 30, vous pouvez exécuter les données
de la digitalisation et les fichiers PNT.
Si vous exécutez des fichiers PNT ne comportant pas de
coordonnée de l‘axe de broche, la profondeur de fraisage
correspond au point MIN programmé sur l‘axe de broche.
ú Nom PGM données digitalisées: introduire le nom du
fichier où sont mémorisées les données digitalisées;
si le fichier n‘est pas dans le répertoire actuel,
introduire le chemin d‘accès complet Si vous désirez
exécuter un tableau de points, indiquez également le
type de fichier .PNT
ú Zone point MIN: point min. (coordonnée X, Y et Z) de la
zone dans laquelle doit s‘effectuer le fraisage
ú Zone point MAX: point max.(coordonnée X, Y et Z) de
la zone dans laquelle doit s‘effectuer le fraisage
ú Distance d'approche (en incrémental): distance
entre la pointe de l‘outil et la surface de la pièce lors
de déplacements en rapide
ú Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe
ú Avance plongée en profondeur : vitesse de
déplacement de l‘outil lors de la plongée, en mm/min.
ú Avance de fraisage : vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Fonction auxiliaire M: option permettant d‘introduire
une fonction auxiliaire, par ex. M13
Exemples de séquences CN:
64 CYCL DEF 30.0 EXECUTION DONNEES DIGIT.
65 CYCL DEF 30.1 PGM DIGIT.: EX.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST 2
69 CYCL DEF 30.5 PASSE +5 F100
70 CYCL DEF 30.6 F350 M8
X
Z
8.6 Cycles d'usinage ligne-à-ligne
