TNC 426, TNC 430 HEIDENHAIN 335
12.9 Sélectionner l‘affichage de
positions
Vous pouvez influer sur l‘affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

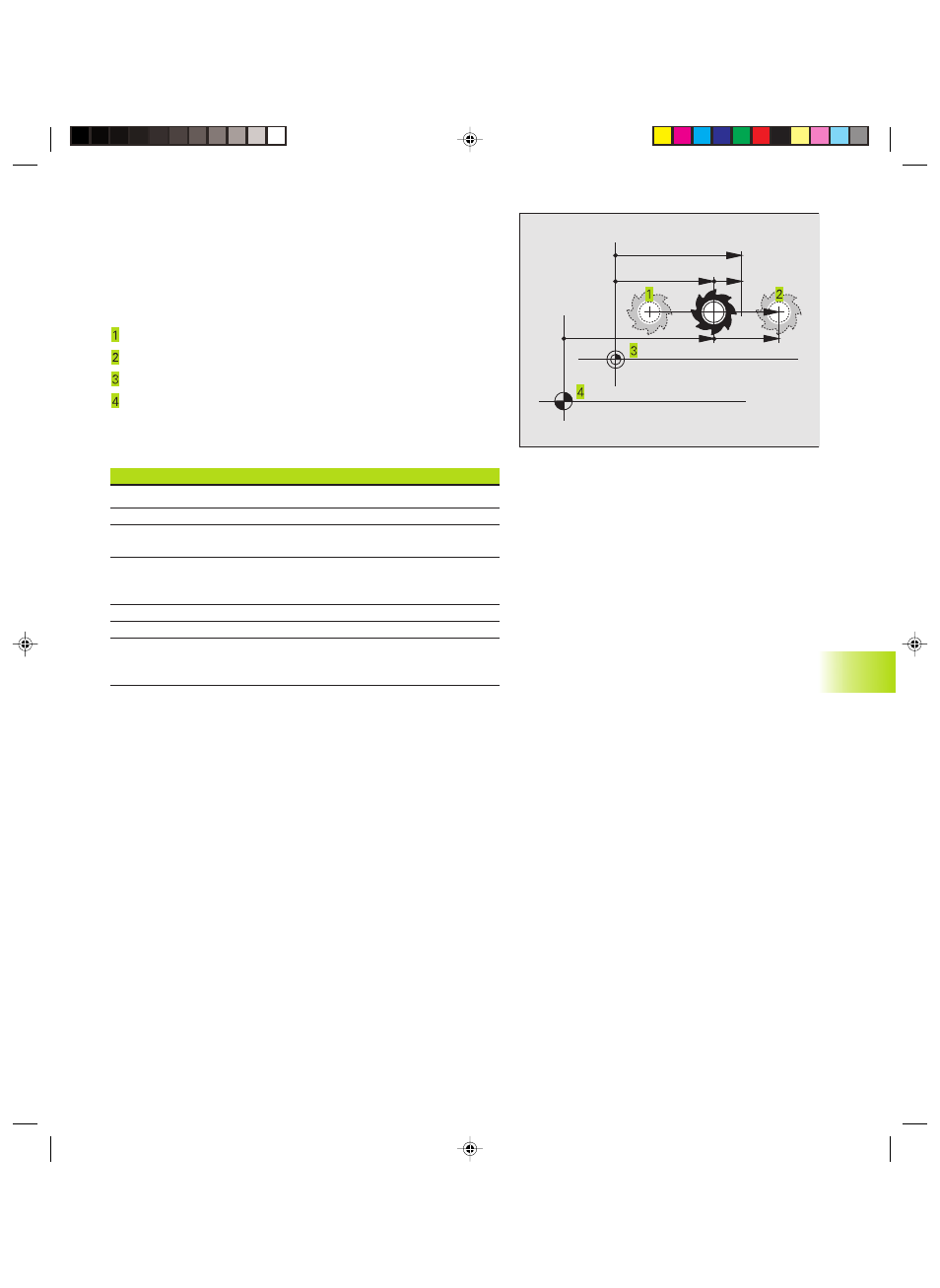

La figure de droite indique différentes positions de l‘outil
Position de départ
Position à atteindre par l‘outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez
sélectionner les coordonnées suivantes:
Fonction Affichage
Position nominale; valeur actuelle donnée par la TNC NOM
Position effective; position actuelle de l‘outil EFF
Position de référence; position effective calculée REF
par rapport au point zéro machine
Chemin restant à parcourir jusqu‘à la position
DIST
programmée; différence entre la position effective
et la position à atteindre
Erreur de poursuite; différence entre la position
ER.P
Déviation de la tige du palpeur mesurant DEV
Déplacements exécutés avec la fonction de M118
superposition de la manivelle (M118)
(seulement affichage de position 2)
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l‘affichage de position dans l‘affichage d‘état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
12.10 Sélectionner l‘unité de mesure
Grâce à cette fonction, vous pouvez définir si la TNC doit afficher les
coordonnées en mm ou en inch (pouces).
■ Système métrique: ex. X = 15,789 (mm):
Fonction MOD Commutation mm/inch MM. Affichage avec 3
chiffres après la virgule
■ Affichage en pouces: ex. X = 0,6216 (inch):
Fonction MOD Commutation mm/inch INCH Affichage avec 4
chiffres après la virgule
NOM
EFF ER.P
REF DIST
12.9 Sélectionner l'af
fic
hag
e de position;
12.1
0 Sélectionner l'unité de mesur
e
