TNC 426, TNC 430 HEIDENHAIN 299

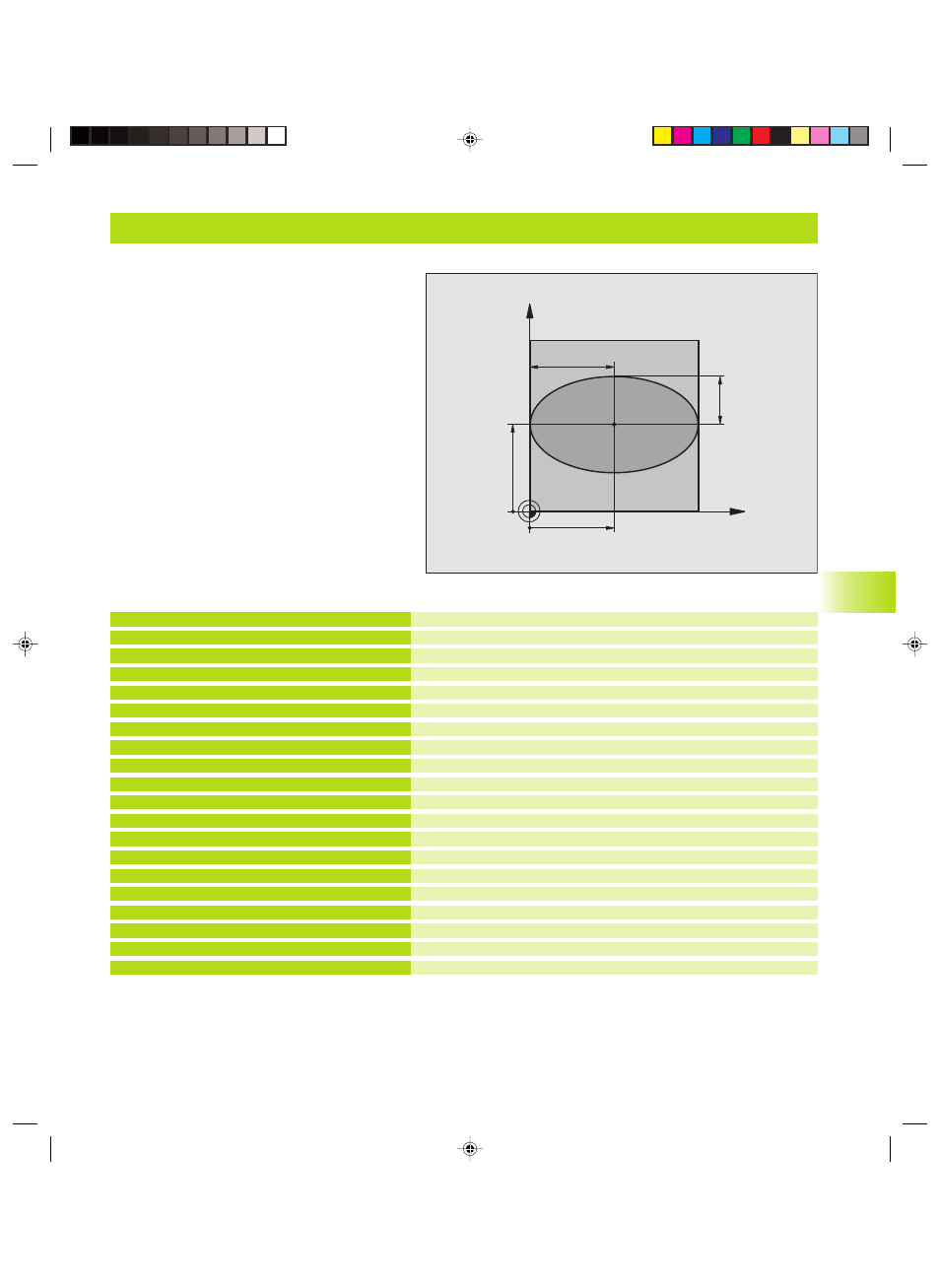

Exemple: Ellipse
1
0.1
1 Ex
emples de pr
ogr
ammation
Exemple: Ellipse
Centre de l‘axe X
Centre de l‘axe Y
Demi-axe X
Demi-axe Y
Angle initial dans le plan
Angle final dans le plan
Nombre de pas de calcul
Position angulaire de l'ellipse
Profondeur de fraisage
Avance au fond
Avance de fraisage
Distance d‘approche pour le pré-positionnement
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Appeler l‘usinage
Dégager l‘outil, fin du programme
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q3 = +50
4 FN 0: Q4 = +30
5 FN 0: Q5 = +0
6 FN 0: Q6 = +360
7 FN 0: Q7 = +40
8 FN 0: Q8 = +0
9 FN 0: Q9 = +5
10 FN 0: Q10 = +100
11 FN 0: Q11 = +350
12 FN 0: Q12 = +2
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 F MAX
18 CALL LBL 10
19 L Z+100 R0 F MAX M2
Déroulement du programme
■ Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus vous aurez défini de pas de calcul
et plus lisse sera le contour
■ Définissez le sens du fraisage avec l‘angle initial
et l‘angle final dans le plan:
Sens de l‘usinage dans le sens horaire:
angle initial > angle final
Sens de l‘usinage dans le sens anti-horaire:
angle initial < angle final
■ Le rayon d‘outil n‘est pas pris en compte
X
Y
50
50
30
50
