8 Programmation: Cycles 256
X
Y
Z
8.8 Cycles spéciaux

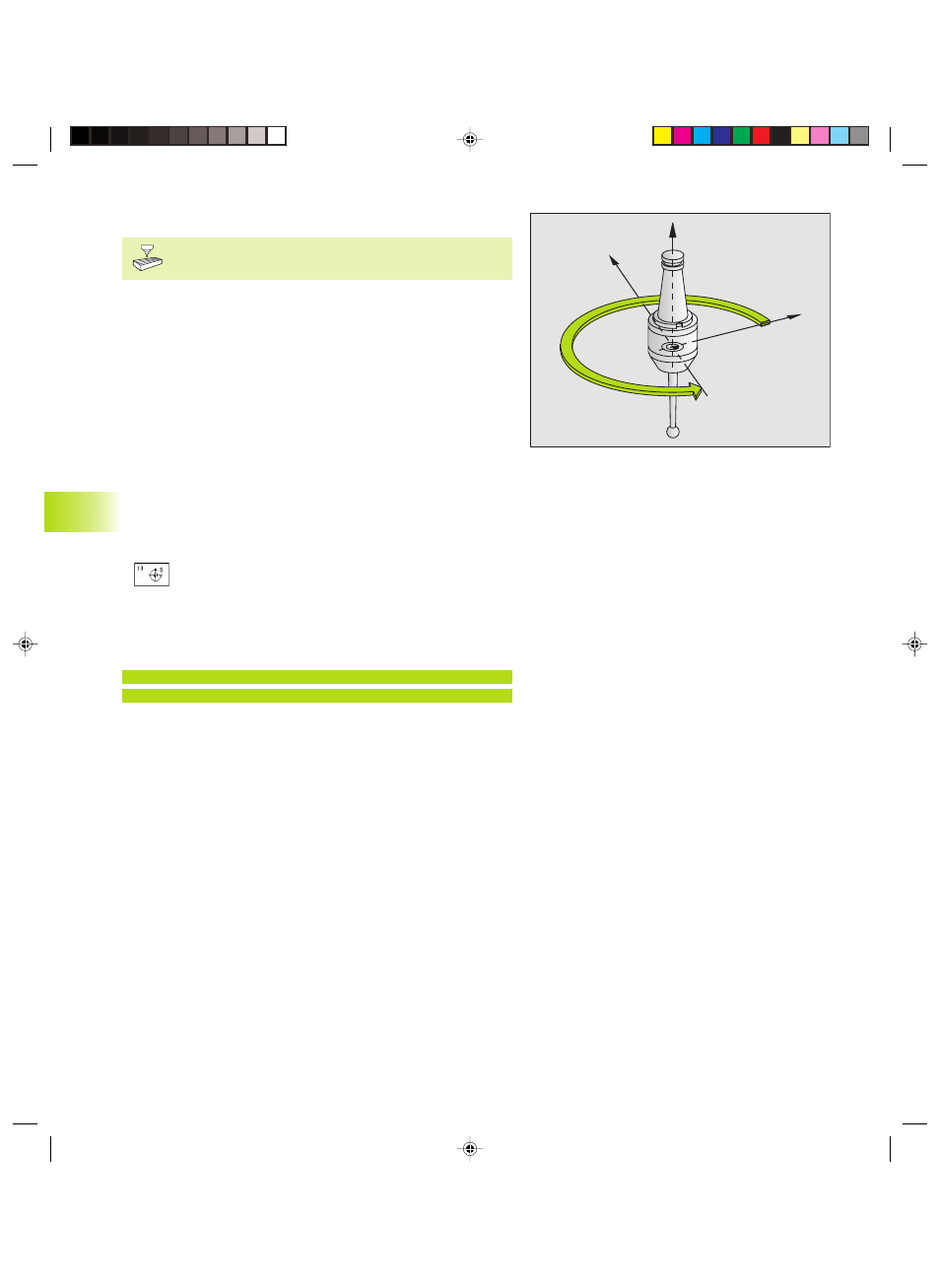

ORIENTATION BROCHE(cycle 13)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le cycle 13.
La TNC est en mesure de commander la broche principale d‘une
machine-outil et de l‘orienter à une position angulaire donnée.
L‘orientation broche est nécessaire, par exemple,
■ sur systèmes changeurs d‘outils avec position de changement
déterminée pour l‘outil
■ pour le réglage de la fenêtre émettrice-réceptrice de systèmes de
palpage 3D avec transmission infra-rouge
Effet
La position angulaire définie dans le cycle est positionnée par la
TNC par programmation de M19 ou M20 (en fonction de la
machine).
Si vous programmez M19 ou M20 sans avoir défini préalablement
le cycle 13, la TNC positionne alors la broche principale à une valeur
angulaire définie dans un paramètre-machine (cf. manuel de la
machine).
ú Angle d'orientation: introduire l‘angle se rapportant à
l‘axe de référence angulaire du plan d‘usinage
Plage d‘introduction 0 à 360°
Finesse d‘introduction 0,1°
Exemple de séquences CN
93 CYCL DEF 13.0 ORIENTATION
94 CYCL DEF 13.1 ANGLE 180
