85
TNC 426, TNC 430 HEIDENHAIN

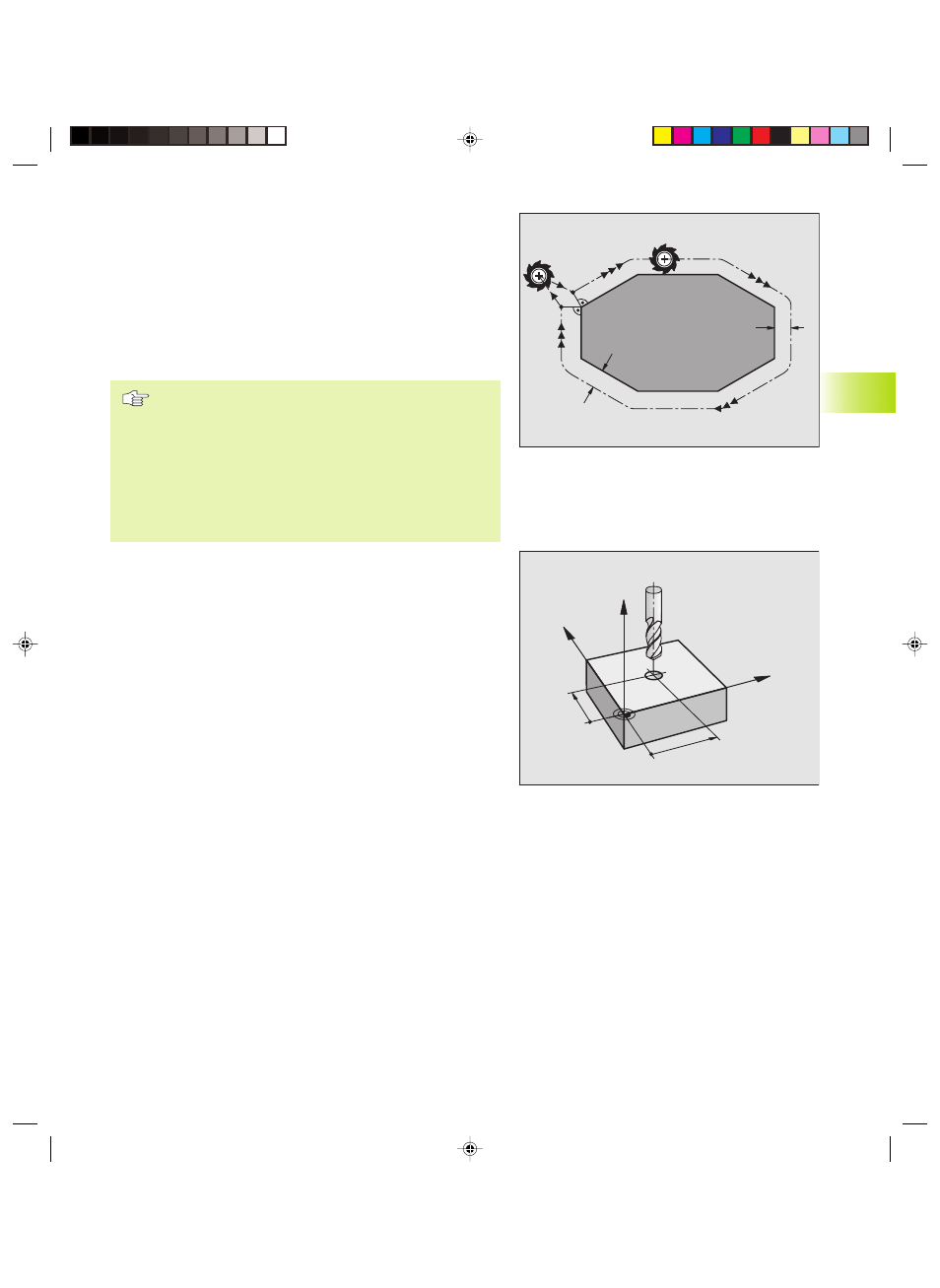

Correction du rayon d'outil
La séquence de programme pour un déplacement d‘outil contient:
■
RL ou RR pour une correction de rayon
■
R+ ou R– pour une correction de rayon lors d‘un déplacement
paraxial
■
R0 si aucune correction de rayon ne doit être exécutée
La correction de rayon devient active dès qu‘un outil est appelé et
déplacé dans le plan d‘usinage avec RL ou RR.
La TNC annule la correction de rayon également dans le
cas où:
■
vous programmez une séquence de positionnement
avec R0
■
vous quittez le contour par la fonction DEP
■
vous programmez un PGM CALL
■
vous sélectionnez un nouveau programme avec PGM
MGT
Pour une correction de rayon, les valeurs Delta sont prises en
compte aussi bien dans la séquence TOOL CALL que dans le
tableau d‘outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
R
Rayon d‘outil R de la séquence TOOL DEF ou du
tableau d'outils
DR
TOOL CALL
Surépaisseur DR pour rayon dans séquence TOOL
CALL (non prise en compte par l'affichage de
position)
DR
TAB
Surépaisseur DR pour rayon dans le tableau d‘outils
Contournages sans correction de rayon: R0
L‘outil se déplace dans le plan d‘usinage avec son centre situé sur la
trajectoire programmée, par exemple jusqu‘au coordonnées
programmées.
Applications: Perçage, pré-positionnement. Cf. figure de droite.
Contournages avec correction de rayon: RR et RL
RR L‘outil se déplace à droite du contour
RL L‘outil se déplace à gauche du contour
La distance entre le centre de l‘outil et le contour programmé
correspond à la valeur du rayon de l‘outil. „droite“ et „gauche“
désignent la position de l‘outil dans le sens du déplacement le long
du contour de la pièce. Cf. figures à la page suivante.
5.3 Cor
rection d‘
outil
R
R
R0
RL
Y
X
Z
X
Y
