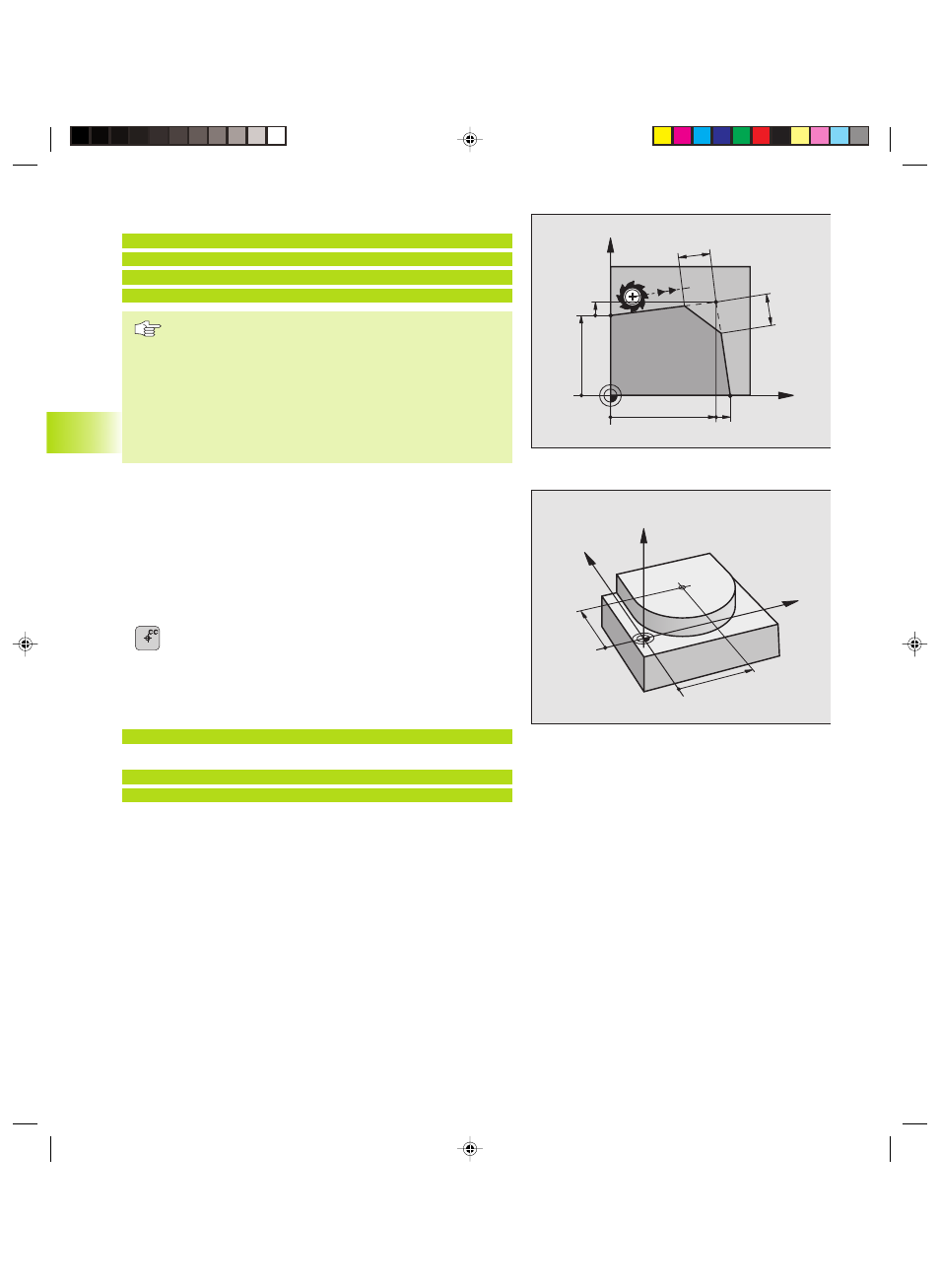

114 6 Programmation: Programmer les contours
CC
Z
Y
X
X
CC
Y
CC
Exemple de séquences CN
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contour ne doit pas débuter par une séquence CHF.
Un chanfrein ne peut être exécuté que dans le plan
d‘usinage.
Une avance programmée dans une séquence CHF n'est
active que dans cette séquence. Par la suite, c'est
l'avance active avant la séquence CHF qui redevient
active.
Le coin sectionné par le chanfrein ne sera pas abordé.
Centre de cercle CC
Définissez le centre du cercle pour les trajectoires circulaires à
l‘aide de la touche C (trajectoire circulaire C). Pour cela:
■ introduisez les coordonnées cartésiennes du centre du cercle ou
■ prenez en compte la dernière position programmée ou
■ prenez en compte les coordonnées avec la touche „Prise en
compte de position effective“
ú Coordonnées CC: introduire les coordonnées du
centre du cercle ou
pour prendre en compte la dernière position
programmée: ne pas introduire de coordonnées
Exemple de séquences CN
5 CC X+25 Y+25
ou
10 L X+25 Y+25
11 CC
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure.
Durée de l‘effet
Le centre du cercle reste défini jusqu‘à ce que vous programmiez
un nouveau centre de cercle. Vous pouvez également définir un
centre de cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle CC en valeur incrémentale
Une coordonnée introduite en valeur incrémentale pour le centre
du cercle se réfère toujours à la dernière position d‘outil
programmée.
X
Y
40
12 30
5
12
5
6.4 Cont
our
nag
es – coor
données car
tésiennes
