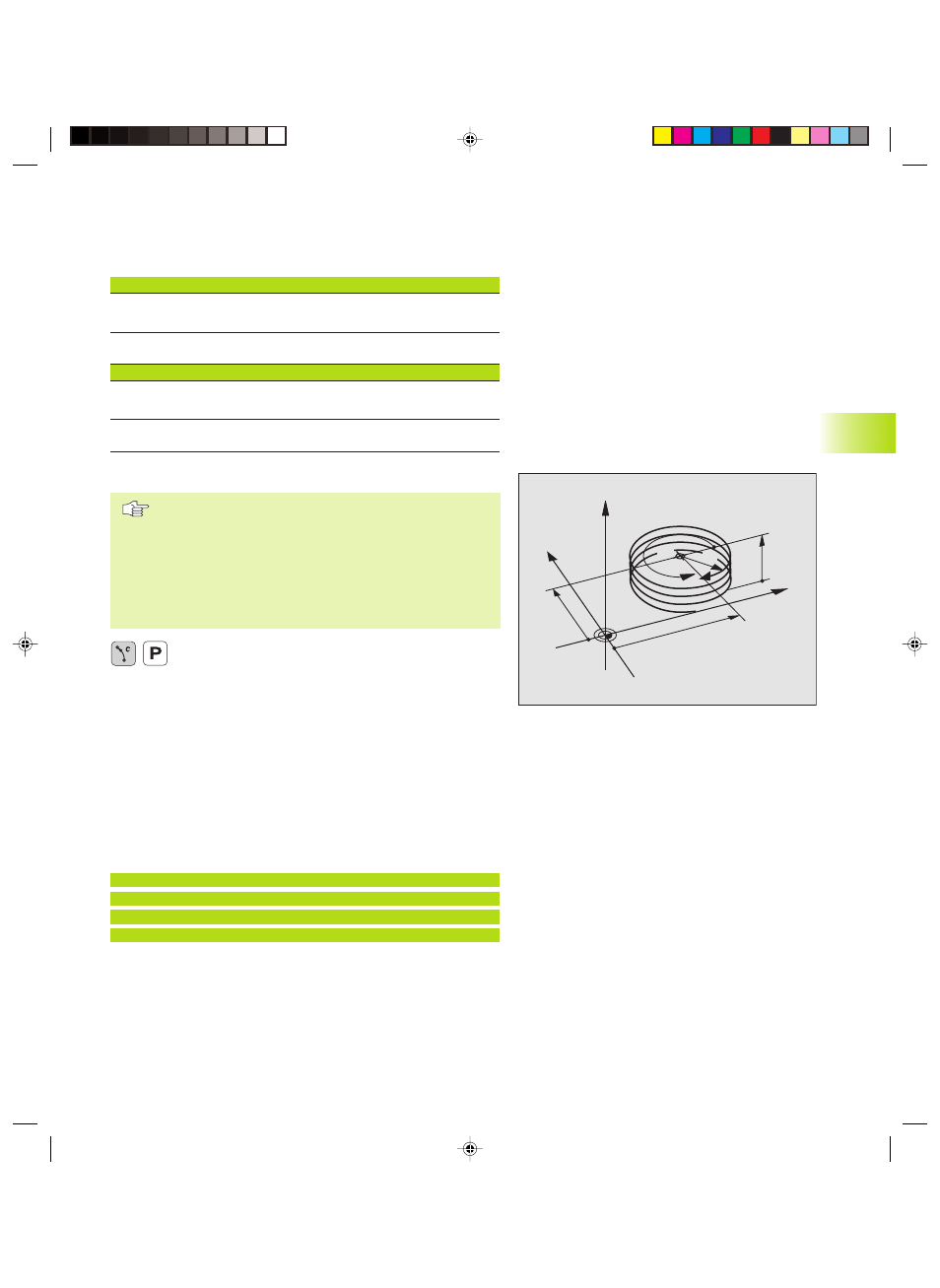

Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l‘usinage, sens de
rotation et correction de rayon pour certaines formes de
trajectoires.
Taraudage Sens usinage Sens rot. Correct. rayon
vers la droite Z+ DR+ RL
vers la gauche Z+ DR– RR
vers la droite Z– DR– RR
vers la gauche Z– DR+ RL
Filetage
vers la droite Z+ DR+ RR
vers la gauche Z+ DR– RL
vers la droite Z– DR– RL
vers la gauche Z– DR+ RR
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation DR et l‘angle total
incrémental IPA avec le même signe. Sinon, l‘outil
pourrait effectuer une trajectoire erronée.
Pour l‘angle total IPA, vous pouvez introduire une valeur
comprise entre –5400° et +5400°. Si le filet comporte
plus de 15 rotations, programmez la trajectoire
hélicoïdale dans une répétition de partie de programme
(cf. „9.3 Répétitions de parties de programme“)
ú Angle polaire: introduire en incrémental l'angle total
parcouru par l'outil sur la trajectoire hélicoïdale.
Après avoir introduit l‘angle, sélectionnez l‘axe
d‘outil à l‘aide d‘une touche de sélection d‘axe.
ú Introduire en incrémental la coordonnée de la
hauteur de la trajectoire hélicoïdale
ú Sens de rotation DR
Trajectoire hélicoïdale dans le sens horaire: DR–
Trajectoire hélicoïdale dans le sens anti-horaire: DR+
ú Correction de rayon RL/RR/R0
Introduire la correction de rayon en fonction du
tableau
Exemple de séquences CN
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA–1800 IZ+5 DR–
Y
X
Z
25
40
5
270°
R3
CC
