247

TNC 426, TNC 430 HEIDENHAIN

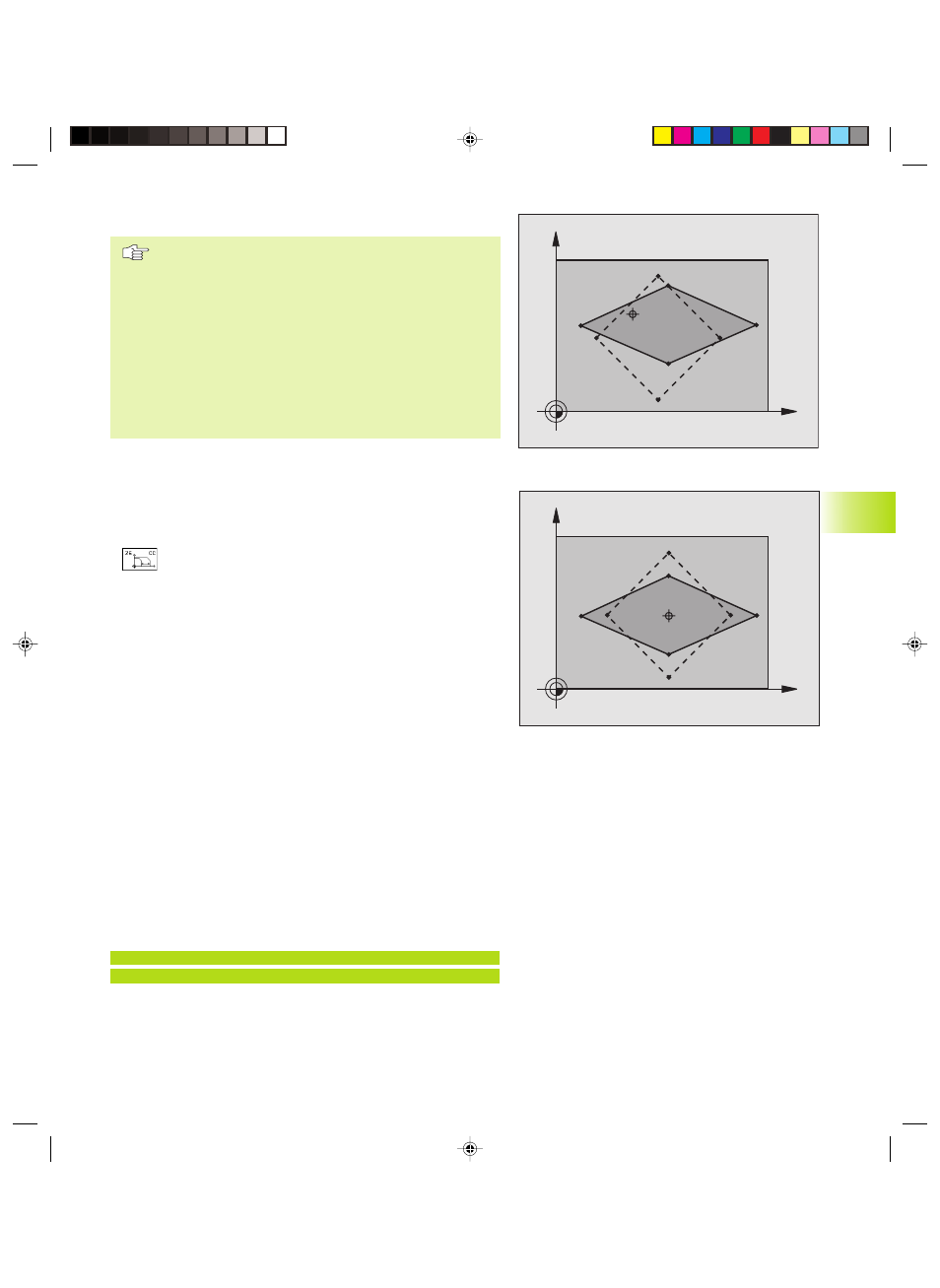

FACTEUR ECHELLE SPECIF. DE L'AXE (cycle 26)

Remarques avant que vous ne programmiez

Vous ne devez ni étirer, ni comprimer les axes de
coordonnées comportant des positions de trajectoires
circulaires à partir de facteurs de valeur différente.

Pour chaque axe de coordonnée, vous pouvez introduire
un facteur échelle qui lui soit propre.

Les coordonnées d‘un centre peuvent être
programmées pour tous les facteurs échelle.

Le contour est étiré à partir du centre ou comprimé vers
lui – et donc pas toujours comme avec le cycle 11 FACT.
ECHELLE, à partir du point zéro actuel ou vers lui.

Effet
Le FACTEUR ECHELLE est actif dès qu‘il a été défini dans le
programme. Il agit aussi en mode Positionnement avec introduction
manuelle. Le facteur échelle actif apparaît également dans
l‘affichage d‘état supplémentaire.

ú

Axe et facteur: axe(s) de coordonnées et facteur(s)
d‘étirement ou de compression spécifique de l‘axe.
Introduire une valeur positive – 99,999 999 max.

ú

Coordonnées du centre: centre de l‘étirement ou de la
compression spécifique de l‘axe

Sélectionnez les axes de coordonnées à l‘aide des softkeys.

Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l‘axe concerné.

Exemple
Facteurs échelles spécifiques d‘un axe dans le plan d‘usinage

Donné: carré; cf. graphisme de droite, en bas

Coin 1: X = 20,0 mm

Y = 2,5 mm

Coin 2: X = 32,5 mm

Y = 15,0 mm

Coin 3: X = 20,0 mm

Y = 27,5 mm

Coin 4: X = 7,5 mm

Y = 15,0 mm

Etirer l‘axe X en fonction du facteur 1,4

Comprimer l‘axe Y en fonction du facteur 0,6

Centre à CCX = 15 mm CCY = 20 mm

Exemple de séquences CN

CYCL DEF 26.0 FACT. ECH. AXE
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20

8.7 Cycles de conversion de coordonnées

X

Y

CC

X

Y

CC

1

3

4

2
