241 TNC 426, TNC 430 HEIDENHAIN

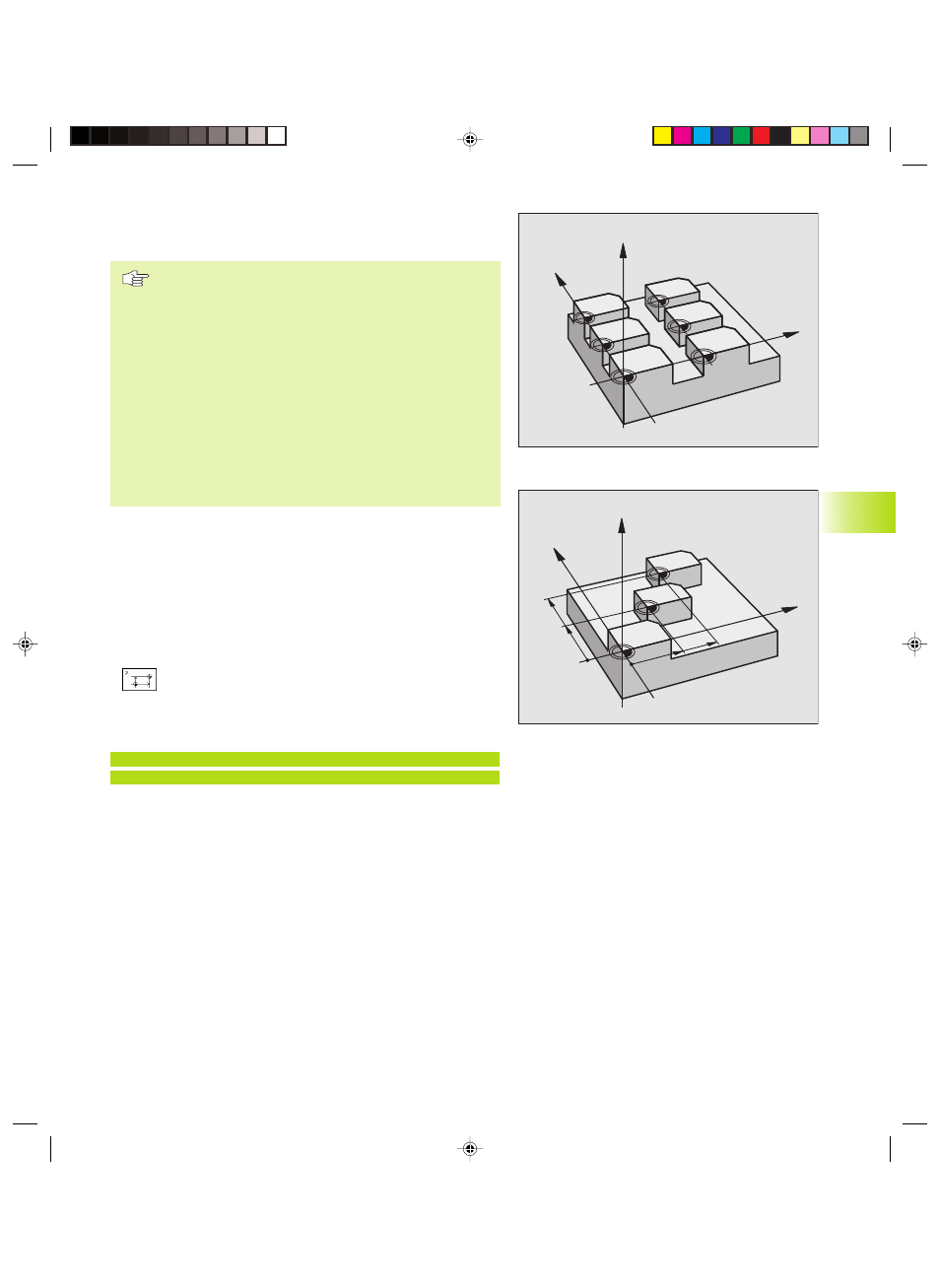

Décalage du POINT ZERO avec tableaux de points
zéro (cycle 7)
Si vous utilisez le graphisme de programmation en
liaison avec les tableaux de points zéro, sélectionnez le
tableau de points zéro adéquat (état S) en mode TEST et
avant de lancer le graphisme.
L‘utilisation d‘un seul tableau de points zéro permet
d‘éviter les méprises lors de l‘activation dans les modes
de fonctionnement Exécution de programme.
Les points zéro des tableaux de points zéro peuvent se
référer au point de référence actuel ou au point zéro
machine (dépend du paramètre-machine 7475)
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu‘en valeur absolue.
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau.
Utilisation
Vous utilisez les tableaux de points zéro, par exemple,
■ pour des opérations d‘usinage répétitives à diverses positions de
la pièce ou
■ pour une utilisation fréquente du même décalage de point zéro.
A l‘intérieur d‘un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
ú Décalage: introduire le numéro du point zéro
provenant du tableau de points zéro ou un paramètre
Q; si vous introduisez un paramètre Q, la TNC active le
numéro du point zéro inscrit dans ce paramètre
Exemples de séquences CN:
77 CYCL DEF 7.0 POINT ZERO
78 CYCL DEF 7.1 #12
Annulation
■ appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
■ appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle.
N 0
N 2
N 4
N 1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2 8.7 Cycles de conversion de coordonnées
