1 Introduction

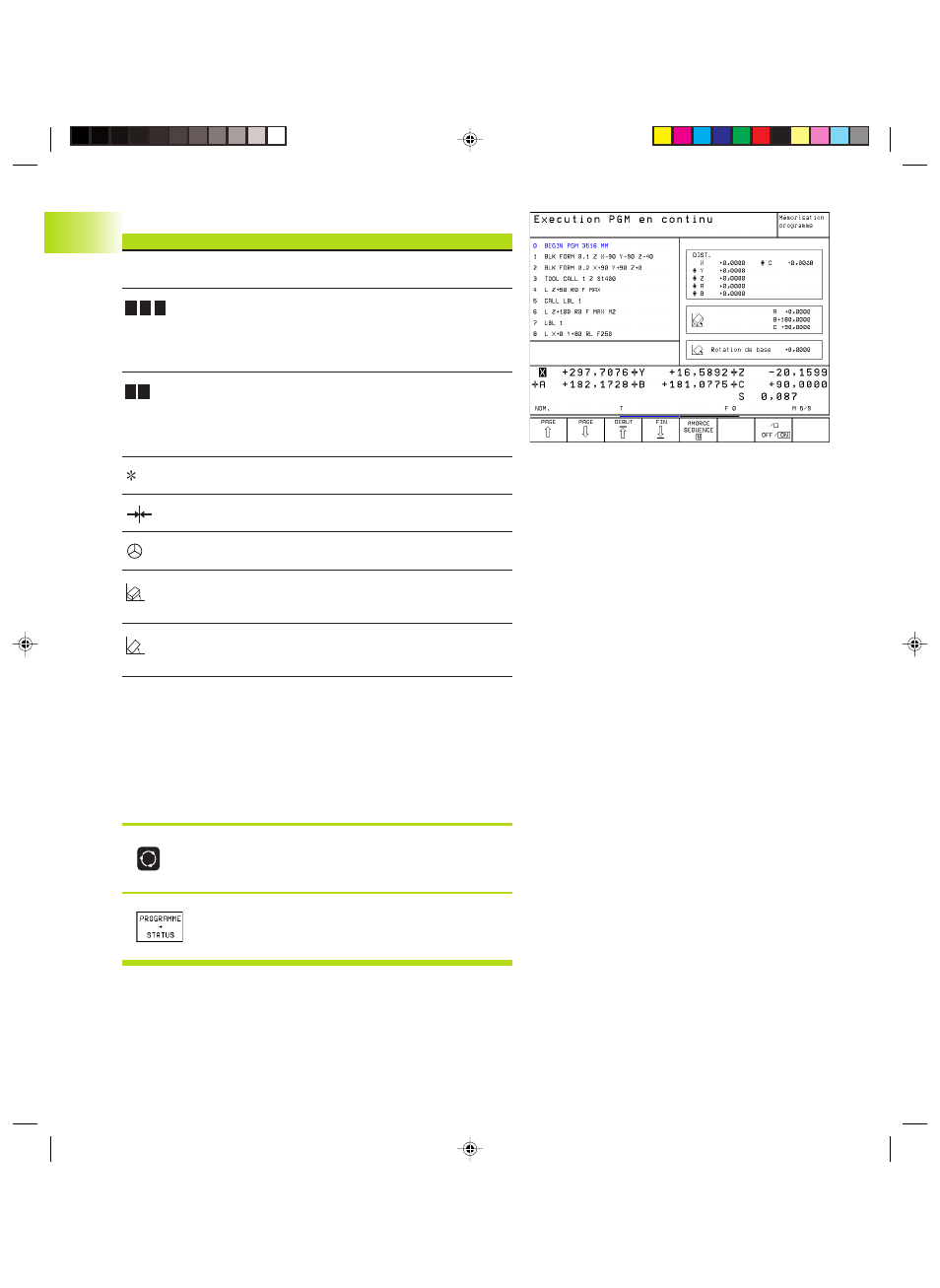

Informations délivrées par l'affichage d'état
Symbole Signification
EFF
Coord. effectives ou nominales de la position actuelle
X
Y
Z
Axes machine; la TNC affiche les axes auxiliaires en
minuscules. La succession et le nombre des axes
affichés sont définis par le constructeur de votre machine.
Consultez le manuel de votre machine.
F S
M
L'affichage de l'avance en pouces correspond au
dixième de la valeur active.
Vitesse de rotation S, avance F et fonction auxiliaire
active M
Exécution de programme lancée
Axe verrouillé
Axe peut être déplacé à l'aide de la manivelle
Les axes sont déplacés dans le plan
d'usinage
Les axes sont déplacés en tenant compte de la
rotation de base
Affichages d'état supplémentaires
Les affichages d'état supplémentaires donnent des informations
détaillées sur le déroulement du programme. Ils peuvent être
appelés dans tous les modes de fonctionnement, excepté en
mode Mémorisation/édition de programme.
Activer l'affichage d'état supplémentaire
Appeler le menu de softkeys pour le partage de
l'écran
<
Sélectionner le partage de l'écran avec
l'affichage d'état supplémentaire
